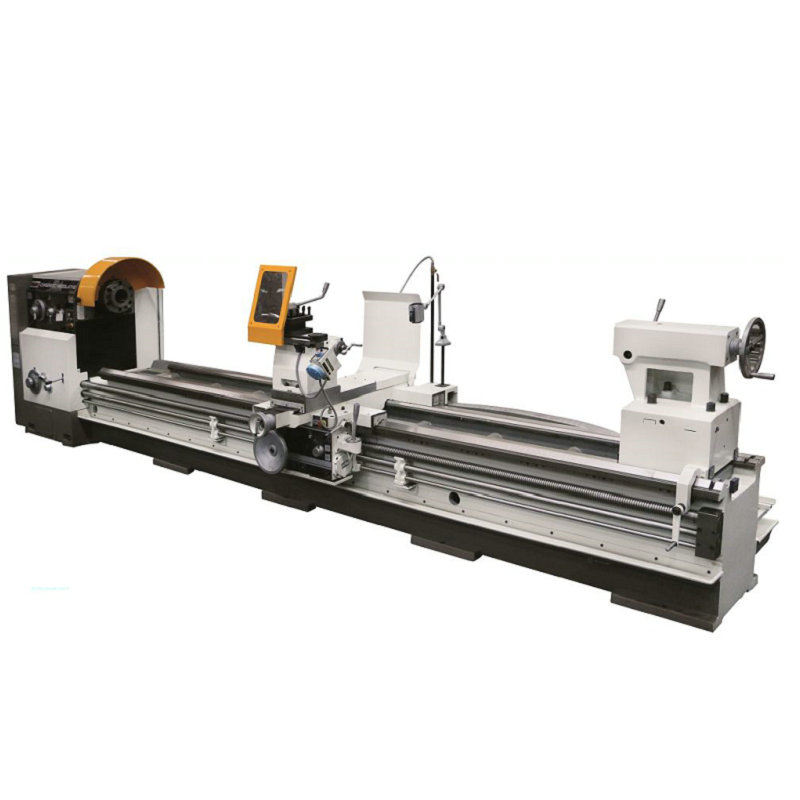

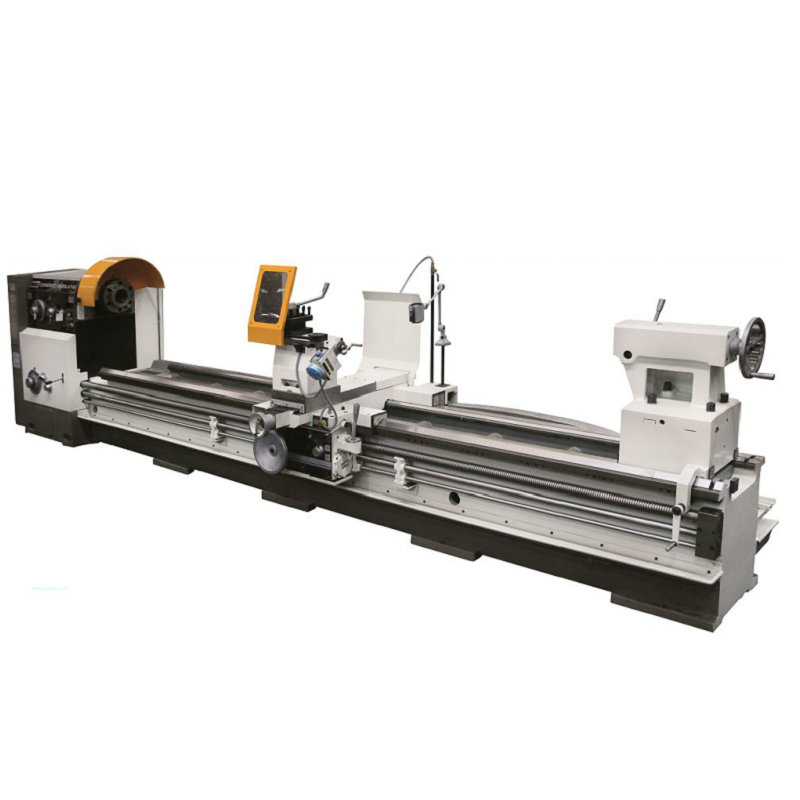

Estás aquí: Hogar » Productos » Máquina de torno » Torno de servicio pesado » Torno de servicio pesado CW62123C-3000 por huso de 130 mm

Descripción del Producto

MODEL		UNIT	CW621 23C-3000 mm

Balancearse sobre la cama		mm	1230
Balancearse en la brecha		mm	1490
Balancearse sobre la diapositiva		mm	900
Distancia entre centros		mm	3000
Longitud en el espacio de la placa facial		mm	380
Nariz de huso		mm	C11 o D11 (opcional)
Orificio del huso		mm	130 (opcional)
Velocidades de huso		RPM/PASOS	10-80 0/18
Viajes de deslizamiento cruzado		mm	615
Top descansa de descanso		mm	300
Tamaño de vástago de herramientas		mm	42×42
Viaje rápido		mm/min	Hacha longitudinal z: 3240 Converse AX X: 1870
Diámetro de la pluma		mm	120
Quill viajes		mm	270
Pluma			MT6
Ancho de la cama		mm	610
Hilos métricos		mm/tipos	1-240/53
Hilos de pulgadas		TPI/tipos	30-2/31
Hilos de módulo		mm/tipos	0.25-60/46
Hilos de tono diamétricos		TPI/tipos	60-1/2/47
Alimentos longitudinales		mm/r	0.07-16.72
Alimentos cruzados		mm/r	0.04-9.6
Potencia del motor principal		KW	11
Tamaño de embalaje	Longitud	mm	5170
	Ancho	mm	1500
	Altura	mm	2080
Peso bruto		kg	6500

Características principales:
este torno horizontal de la serie es un producto diseñado nuevo, que se basa en el torno de la serie 63C según la demanda del mercado. El torno es especialmente adecuado para mecanizar piezas de trabajo de disco grande en servicio ligero y piezas de trabajo de eje de gran diámetro. Incluyendo: CW61/2103C, CW61/2123C, CW61/2143C, CW61/2163C, CW61/2183C. La distancia entre los centros son 1500 mm, 2000 mm, 3000 mm, 4500 mm, 6000 mm.

Modelo	Unidad	CW62103C	CW62123C	CW62143C	CW62163C	CW62183C
Balancearse sobre la cama	mm	1030	1230	1430	1630	1830
Balancearse en la brecha	mm	1290	1490	1690	1890	2090
Balancearse sobre la diapositiva	mm	700	900	1100	1240	1440
Distancia entre centros	mm	1500, 2000, 3000, 4500, 6000
Longitud en el espacio de la placa facial	mm	380
Nariz de huso		C11 o D11
Orificio del huso	mm	105, 130
Velocidades/pasos del huso	RPM/PASOS	10 - 800/18		7 - 531/18	6 - 480/18
Viajes de deslizamiento cruzado	mm	615		715	815	915
Top descansa de descanso	mm	300
Rastreador rápido	mm/min	Axe z: 3240, AX X: 1870
Diámetro de la pluma	mm	120
Quill viajes	mm	270
Pluma		MT6
Ancho de la cama	mm	610
Hilos métricos	mm/tipos	1 - 240/53
Hilos de pulgadas	TPI/tipos	30 - 2/31
Hilos de módulo	mm/tipos	0.25 - 60/46
Hilos de tono de diámetro	LPI/tipos	60 - 1/2/47
Potencia del motor principal	KW	11
Peso bruto	KG - 1500 b/c	5200	5350	5550	5750	6000
	KG - 2000 b/c	5500	5650	5850	6100	6350
	KG - 3000 b/c	6350	6500	6700	6900	7150
	KG - 4500 b/c	7600	7750	7950	8150	8400
	KG - 6000 b/c	8800	9000	9200	9400	9650

Accesorios estándar:
Chuck/ brida/ φ500 (103c, 123c); Φ630 (143c, 163c, 183c)
Centros muertos, pernos de base de manga de reducción
Bloques de nivel de nivel de
tuercas
, φ500 (103c, 123c), φ700 (143c, 163c, 183c) (para modelos de 3000 mm y más arriba)

Accesorios opcionales:
3 jaw y
placa de placa de placa de placa
de
3000
mm (menos de 3000 mm)
Torreta eléctrica
de pluma eléctrica
ACOLADA ACTIVA
