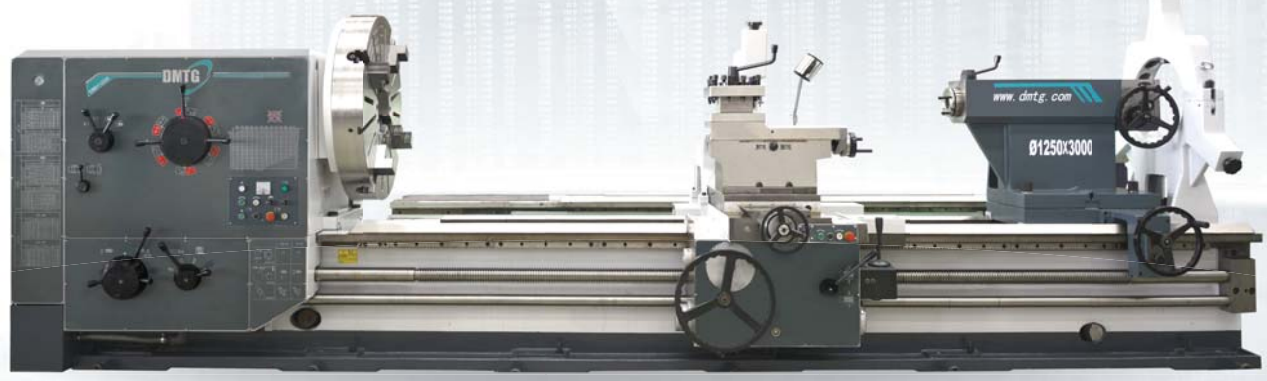

Equipo convencional a gran escala de la serie CW-M

Los tornos convencionales de la serie CDS-B/C son tornos de uso general desarrollados por nuestra compañía en colaboración con las reconocidas empresas de fabricación de toros globales. Campo de aplicación: Los tornos convencionales de la serie CDS-B/C, desarrollados por nuestra compañía en colaboración con las reconocidas empresas de fabricación de tornos globales, son tornos de uso general fáciles de usar. Cuentan con un diseño plano angular popular con espaciosas patas delanteras y traseras. Los rieles de la guía de la cama han sufrido procesos de enfriamiento y molienda de alta frecuencia de superficie, logrando una dureza de enfriamiento de G50. La caja de cambios de cabezal ha sufrido un enfriamiento de alta frecuencia de los dientes de engranaje y la molienda de engranajes de precisión, con los niveles de precisión de precisión 6 a 7. Esta máquina puede procesar materiales como acero, hierro fundido, metales no ferrosos y materiales no metálicos. Las piezas procesadas en esta máquina pueden lograr una precisión dimensional de IT7 y una rugosidad de la superficie de 1.6. Características de la máquina: 1. Bore de huso grande: tipo B con 82 mm, tipo C con 105 mm. 2. Alta velocidad del huso: el sistema del huso está dinámicamente equilibrado, lo que permite altas velocidades de rotación y una adaptabilidad integral a las técnicas de herramientas. 3. Alta rigidez: el cuerpo principal de la máquina herramienta se realiza completamente de fundiciones de alto fósforo unidas por resina, y la estructura del cuerpo principal de la máquina herramienta se hace más racional a través del análisis y la optimización de elementos finitos. 4. Tratamiento de envejecimiento para el cuerpo del lecho, enfriamiento de alta frecuencia para rieles de guía: mejora la longevidad de la máquina herramienta. 5. Rango de precisión para rieles guía de cama: garantiza una alta precisión a lo largo de toda la longitud de los rieles de guía. 6. Tornillo de plomo vertical equipado con cubierta protectora de metal: mejora la seguridad personal de los operadores. 7. Mecanismo de transversal rápido en direcciones verticales y horizontales en el carro: hace que el funcionamiento de la máquina herramienta sea más conveniente y eficiente para los operadores.

Model:
CW61125M CW62125M/CW61140M/CW61160M

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

El torno convencional a gran escala de la serie CW-M presenta una estructura madura, alta potencia, fuerte rigidez y una amplia gama de ajustes de velocidad del huso. Es adecuado para un corte de alta velocidad o de alta velocidad, capaz de completar varias operaciones de giro en ejes y piezas en forma de disco, incluidas superficies cilíndricas interiores y exteriores, superficies cónicas, caras finales, surcos, basuros, perforaciones, tocos y más. También puede manejar hilos métricos de uso común, hilos imperiales, hilos de módulos y hilos de tono. Cuando se está equipado con un accesorio de cónico, puede manejar hilos cónicos de uso común, y para hilos especiales, se recomienda consulta. El movimiento compuesto de la alimentación longitudinal y la alimentación del soporte de la herramienta permite el mecanizado de estrías largos, mientras que el portavasos de la herramienta se puede maniobrar para las conías cortas. Este torno demuestra su superioridad en el mecanizado de piezas grandes y complejas.

Modelo de producto	UNIT	CW61100m	CW62100m	CW61125m	CW62125M
especificación
Max. Diámetro de giro sobre la cama	mm	Ø1000		Ø1250
Diámetro del swing max sobre tobogán cruzado	mm	Ø630		Ø880
Diámetro del swing max en brecha	mm	—	Ø1400	—	Ø1650
Longitud en la brecha	mm	—	772	—	772
Max. Longitud de la pieza de trabajo	mm	1500/2000/3000/4000/5000/6000/(8000 CW61XXXM)
Max. longitud de corte		1300/1800/2800/3800/4800/5800/(7800 CW61XXXM)
Max. peso de la pieza de trabajo	kg	6000 (OPT: 8000 10000)
Ancho de la guía de la cama	mm	755
Huso
nariz de huso		A2-15
Orificio del huso	mm	Ø130 (se deja pasar a través del diámetro de la barra ≤ø128)
Tamaño de Chuck	mm	Ø1000		Ø1000
Cónico de orificio del huso		Métrica 140 (1:20) (140 mm, con n. ° 6mt reduciendo la manga)
Torque de spindle	knm	10.5 (22kW) Opt: 12.5 (30 kW)
Rangos de velocidad del huso	rpm	3.15-315*(21 velocidades) (inversión 4.5 〜390 12 velocidades)
Altura del centro del huso	mm	500		625
Potencia del motor del husillo	KW	22 OPT: 30
Contragolimiento
Diámetro de pluma de contrapesado	mm	Ø160 (Máx. Peso de trabajo 6T); OPT: Ø200 (Máx. Peso de trabajo de peso 8T) Ø240 (Máx. Peso de trabajo de peso 10T)
Viajes de la pluma de astro de cola	mm	300
Taper of Tailstock Plibil	mm	Métrica 80 (80 mm, con manga reductora de N0.6MT); (Ø200 x Ø240 No. 6 Mt)
*Alimentos y roscas (tornillo métrico tornillo de pulgada)**
Alimento longitudinal		0.1-12 mm/rpm (56 tipos); *0.0032 ~ 0.40 in/rpm (56 tipos)

Alimentación cruzada		0.05-6 mm/rpm 56 tipos; *0.0016 〜0.20 in/rpm (56 tipos)
Hilos métricos	mm	1-120 (52 tipos); *1-120 (52 tipos)
Hilos modulares	mm	0.5-60 (46 tipos); *0.5〜60 (46 tipos)
Hilos de pulgadas	TPI	1/4-30 (43 tipos); *1/4〜30 (43 tipos)
Hilos de tono diametral	DP	1/2-60 (49 tipos); *1/2-60 (49 tipos)
Publicación de herramientas
Tamaño de vástago de herramientas	mm	45x45
Viajes de la diapositiva superior	mm	300
Dimensiones de la máquina (LWH)	mm	4450x1855x1890 (1500) 4950x1855x1890 (2000) 5950x1855x1890 (3000) 6950x1855x1890 (4000) 7950x18555x1890 (5000) 8950x1855x1890 (6000) 10950x1855x1890 (8000)		4450X1955X2015(1500) 4950X1955X2015(2000) 5950X1955X2015(3000) 6950X1955X2015(4000) 7950X1955X2015(5000) 8950X1955X2015(6000) 10950X1955X2015(8000)
Peso de la máquina	kg	9650/10100/11000/11900/12800/13700/15500		10650/11100/12000/12900/13800/14700/16500
