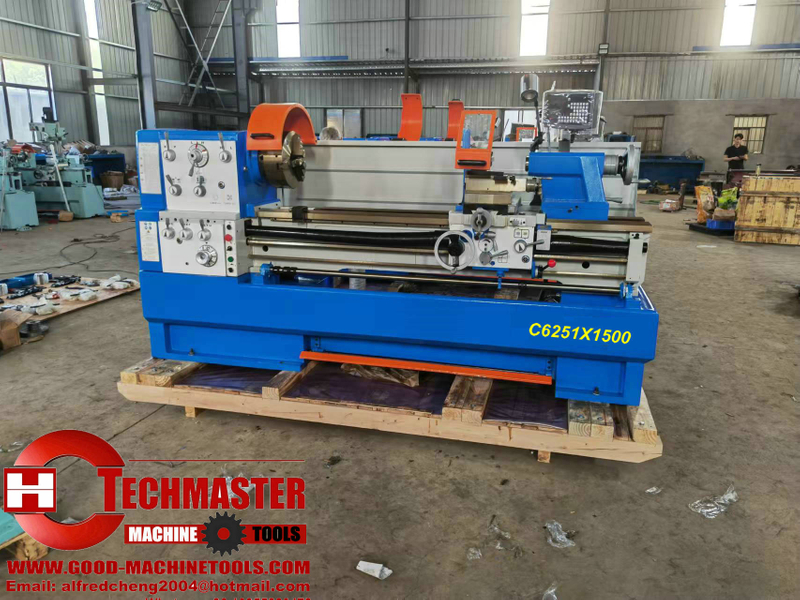

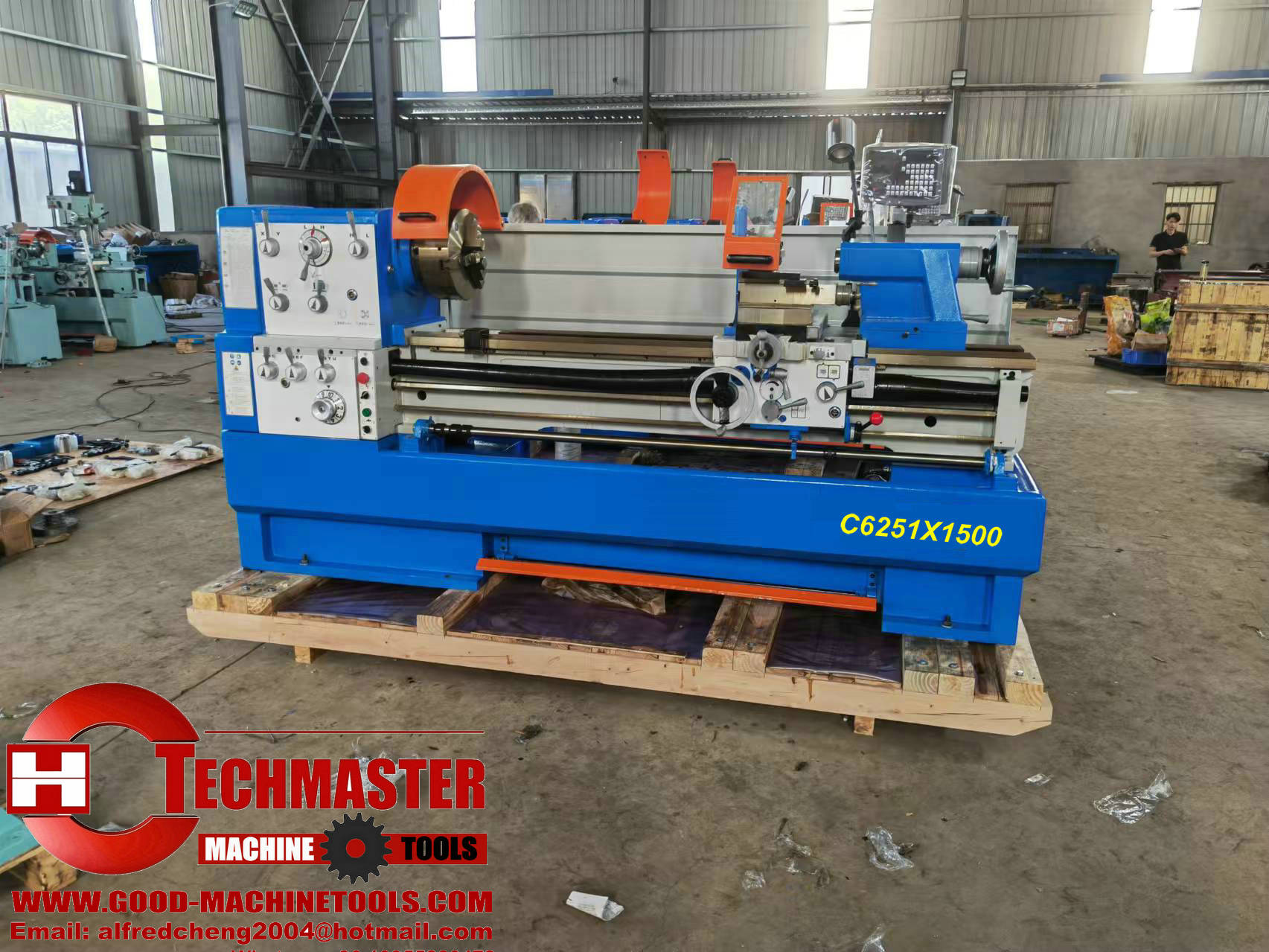

C6251x1000/1500 mm/2000 mm
| Cantidad: | |
|---|---|
| Especificación | MODEL |
| C6251 × 1000/1500 mm/2000 mm | |
| CAPACIDAD | |
| Balancearse sobre rojo | 510 mm (20 ') |
| Balancearse sobre la diapositiva | 305 mm (11-7/8 ') |
| Balancearse en el diámetro de la brecha | 735 mm (29 ') |
| Longitud de brecha válida | 200 mm (8 ') |
| Distancia entre centros | 1000 mm (40 ') |
| Altura central | 1135 mm |
| Ancho de la cama | 350 mm (13-3/4 ') |
| Cabezal | |
| Nariz de huso | D1-8 |
| Orificio del huso | 80 mm (3-1/8 ') |
| Cónico de orificio del huso | No.7Morse |
| Rango de velocidad del huso | 12Changes25-1600R/min |
| Alimentos y hilos | |
| Viaje de descanso compuesto | 130 mm (5-1/8 ') |
| Viajes de deslizamiento cruzado | 316 mm (12-15/16 ') |
| Rosca de tornillo de plomo | 6 mm o 4t.pi |
| Max. Sección de herramienta | 25 × 25 mm (1 × 1 ') |
| Rango de alimentos longitudinales | 35 tipos 0.059-1.646 mm/rev (0.0022 '-0.0612 '/rev) |
| Rango de alimentos cruzados | 35 tipos 0.020-0.573 mm/rev (0.00048 '-0.01354 '/rev) |
| Puntos métricos de hilos | 47 tipos de 0.2-14 mm |
| Puntos imperiales de hilos | 60 tipos 2-112T.PI |
| Hilos Puntos diametrales | 50 tipos 4-112d.p. |
| Puntos del módulo de hilos | 39 tipos de 0.1-7m.p. |
| Tallstock | |
| Diámetro de la pluma | 75 mm (3 ') |
| Quill viajes | 180 mm (7 ') |
| Pluma | No.5Morse |
| Ajuste cruzado | ± 13 mm (± 1/2 ') |
| MOTOR | |
| Potencia del motor principal | 7.5kW (10hp) 3ph |
| Potencia de la bomba de refrigerante | 0.1kW (1/8HP), 3ph |
| Dimensión y peso | |
| Dimensión general (L × W × H) (CM) | 239 × 115 × 143 |
| Tamaño de embalaje (L × W × H) (CM) | 245 × 115 × 174 |
| Peso neto/peso bruto (kg) | 2035/2415 |
3. Accesorios
| ACCESORIOS | |||
| Accesorios estándar | |||
| Parte: instalar en el torno | |||
| Lámpara de trabajo | |||
| Sistema de refrigerante | |||
| Dial de corte de hilo | |||
| Chuck de 3 Jow (φ200 mm) | |||
| Toque longitudinal parada | |||
| Descanso y seguimiento estable | |||
| Protector de longitud completa | |||
| Cinta de freno y freno | |||
| Parte: Dentro del paquete con el torno | |||
| Pistola de petróleo | |||
| Colas | |||
| Placa de cara | |||
| Placa de conducción | |||
| Cambiar de marcha | |||
| 4-Jaw Chuck (φ250 mm) | |||
| Centro muerto y manga central | |||
| Una llave completa y una caja de herramientas | |||
| Manual de operación | |||
| Accesorios de uso especial (pirce opcional) | |||
| Viaje rápido | |||
| Taladro de chuck set | |||
| Centro en vivo (MT4) | |||
| Función de corte con cónico | |||
| Lecturas digitales de 2axis o 3axis (Sino) | |||
| Publicación de herramienta de cambio rápido de tipo EE. UU. | |||
| Europa Tipo de herramienta de cambio rápido | |||
| Publicación de herramienta de cambio rápido de Italia | |||
| Conformidad CE (Chuck Guard, Toolpost Guard y Leadscrew Guard) | |||
| Conjunto de soportes de herramientas de corte (7pcs o 9pcs) |
