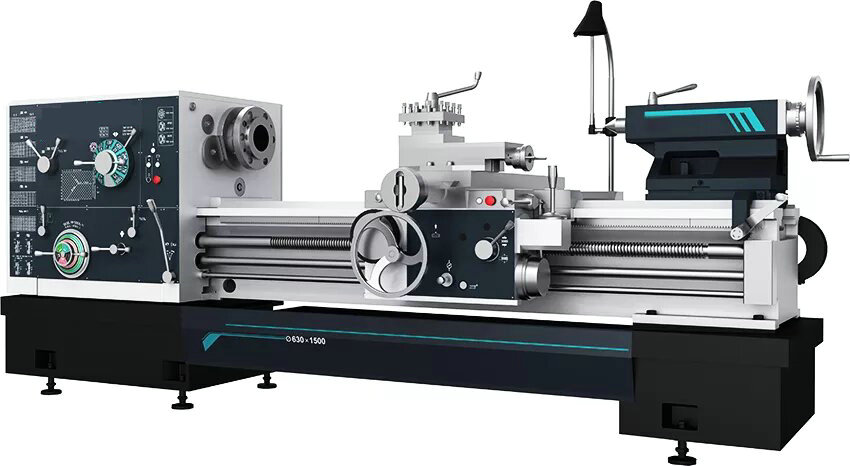

Tornio convencional de la serie CW-E

Los tornos convencionales de la serie CDS-B/C son tornos de uso general desarrollados por nuestra compañía en colaboración con las reconocidas empresas de fabricación de toros globales. Campo de aplicación: Los tornos convencionales de la serie CDS-B/C, desarrollados por nuestra compañía en colaboración con las reconocidas empresas de fabricación de tornos globales, son tornos de uso general fáciles de usar. Cuentan con un diseño plano angular popular con espaciosas patas delanteras y traseras. Los rieles de la guía de la cama han sufrido procesos de enfriamiento y molienda de alta frecuencia de superficie, logrando una dureza de enfriamiento de G50. La caja de cambios de cabezal ha sufrido un enfriamiento de alta frecuencia de los dientes de engranaje y la molienda de engranajes de precisión, con los niveles de precisión de precisión 6 a 7. Esta máquina puede procesar materiales como acero, hierro fundido, metales no ferrosos y materiales no metálicos. Las piezas procesadas en esta máquina pueden lograr una precisión dimensional de IT7 y una rugosidad de la superficie de 1.6. Características de la máquina: 1. Bore de huso grande: tipo B con 82 mm, tipo C con 105 mm. 2. Alta velocidad del huso: el sistema del huso está dinámicamente equilibrado, lo que permite altas velocidades de rotación y una adaptabilidad integral a las técnicas de herramientas. 3. Alta rigidez: el cuerpo principal de la máquina herramienta se realiza completamente de fundiciones de alto fósforo unidas por resina, y la estructura del cuerpo principal de la máquina herramienta se hace más racional a través del análisis y la optimización de elementos finitos. 4. Tratamiento de envejecimiento para el cuerpo del lecho, enfriamiento de alta frecuencia para rieles de guía: mejora la longevidad de la máquina herramienta. 5. Rango de precisión para rieles guía de cama: garantiza una alta precisión a lo largo de toda la longitud de los rieles de guía. 6. Tornillo de plomo vertical equipado con cubierta protectora de metal: mejora la seguridad personal de los operadores. 7. Mecanismo de transversal rápido en direcciones verticales y horizontales en el carro: hace que el funcionamiento de la máquina herramienta sea más conveniente y eficiente para los operadores.

Model:
CW6263E/CW6280E/CW62100E

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción del Producto

Precio de la máquina de torno de servicio pesado de alta precisión Torno CW6163E/CW6263E

Presentación del producto

Los tornos horizontales de la serie CW-E pueden emprender varios trabajos de giro, principalmente para girar superficies cilíndricas internas y externas, superficies cónicas y otras partes con superficies giratorias. Giro de caras finales, ranura, corte, perforación y giro de varios hilos métricos, pulgadas, módulos y diametrales de uso común. Esta máquina herramienta es especialmente adecuada para pequeños talleres de procesamiento de producción por lotes y talleres de reparación mecánica, y puede procesar acero, metales fundidos y metales no ferrosos y otros materiales. La principal diferencia entre un torno horizontal y un torno de silla es que el torno de silla de montar tiene una cama con una silla desmontable, que amplía el rango de diámetros de procesamiento, y es muy adecuado para el procesamiento de piezas de disco y piezas deformadas. Puede proporcionar varias combinaciones de máquinas herramientas métricas, máquinas herramientas de pulgadas y varias funciones especiales. La precisión dimensional de las piezas procesadas en esta máquina herramienta puede alcanzar el nivel de IT7, y la rugosidad de la superficie puede alcanzar el nivel RA1.6.

Configuraciones estándar

Post de la herramienta de 4 vías de 3 jaw Chuck

Reposo estable (≥3000 mm-estándar <3000 mm-opción)

Siga el descanso (≥3000 mm-estándar <3000 mm-opción)

Kit de herramientas estándar

Configuraciones opcionales

4-baw Chuck Chuck Guard

Herramienta Post Guard Guardia trasera trasera

Ø130 Diámetro del husillo del huso de 15 kw

Centro de la dial de rosca de placa de la cara de la cara de la cola

Placa de manejo accesorio de giro de placa de giro DRO

Perno de ancla

Almohadillas ajustables freno de pie (1000 mm ~ 3000 mm disponible)

Modelo de producto		UNIT	CW6163E	CW6263E	CW6180E	CW6280E	CW61100E	CW62100E
especificación
Max. Diámetro de giro sobre la cama		mm	Ø630		Ø800		Ø1000
Diámetro del swing max sobre tobogán cruzado		mm	Ø350		Ø480		Ø710
Diámetro del swing max en brecha		mm	—	Ø800	—	Ø1000	—	Ø1230
Longitud en la brecha		mm	—	350	—	350	—	350
Max. Longitud de la pieza de trabajo		mm	1000/1500/2000/3000/4000/5000/6000
Max. longitud de corte	Cw61xxx	mm	850/1350/1850/2850/3850/4850/5850
	Cw62xxx		600/1100/1600/2600/3600/4600/5600
Huso
nariz de huso			C11 *D11
Orificio del huso		mm	Ø100 (C11) (Diámetro de la barra permitida úslante 98) *Ø105 (D11) (Diámetro de la barra permitida úsfø103) Opt: Ø130 (diámetro de la barra permitida ≤ø128)
Tamaño de Chuck		mm	Ø315		Ø400		Ø400
Cónico de orificio del huso			Métrica 120 (1:20) OPT: Poje de huso Ø130- Métrico 140 (1:20)
Torque de spindle		Nuevo Méjico	2400
Rangos de velocidad del huso		rpm	7.5-1000 (18 velocidades)
Altura del centro del huso		mm	315		400		515
Potencia del motor del husillo			11kW/1460RPM (50Hz) OPT: 15kW/1460RPM (50Hz)
Contragolimiento
Diámetro de pluma de contrapesado		mm	Ø100
Viajes de la pluma de astro de cola		mm	250
Taper of Tailstock Plibil			No.6 Mt
*Alimentos y roscas (tornillo métrico tornillo de pulgada)**
Alimento longitudinal	tornillo métrico	mm/r	64 velocidades 1/1 0.1-1.52 ； 16/1 1.6-24.3
	tornillo de pulgada	en/r	64 velocidades 1/1 0.0019〜0.0612 ； 16/1 0.0305-0.98
Alimentación cruzada			1/2 veces de la alimentación longitudinal
Hilos métricos		mm	0.5〜240 (52 tipos) *1-256 (57 tipos)		1-240 (50 tipos) *1-256 (57 tipos)		0.5〜240 (52 tipos) *1-256 (57 tipos)
Hilos modulares		mm	0.5 〜120 (53 tipos) *0.5 〜128 (57 tipos)
Hilos de pulgadas		TPI	28-1 (34 tipos) *32〜1/16 (67 tipos)		14-1 (26 tipos) *32-1/16 (67 tipos)		28-1 (34 tipos) *32-1/16 (67 tipos)
Hilos de tono diametral		DP	28-1 (24 tipos) *32〜1/8 (57 tipos)
Publicación de herramientas
Tamaño de vástago max.tool		mm	30x30
Viajes de la diapositiva superior		mm	200
Ángulo giratorio de la diapositiva superior			± 90 °
Dimensiones de la máquina (LWH)		mm	3180x1340x1830 (1000) 3630x1340x1830 (1500) 4230x1340x1830 (2000) 5130x1340x1830 (3000) 6040x1430x1830 (4000) 7120x1430x1830 (5000) 8240x1430x1830 (6000)		3180x1380x1830 (1000) 3630x1380x1830 (1500) 4230x1380x1830 (2000) 5130x1380x1830 (3000) 6040x1470x1830 (4000) 7120x1470x1830 (5000) 8240x1470x1830 (6000) 7120x1470x1830 (5000) 8240x1470x1830 (6000) 7120x1470x1830 (5000) 8240x1470x1830 (6000)		3180x1460x1830 (1000) 3630x1460x1830 (1500) 4230x1460x1830 (2000) 5130x1460x1830 (3000) 6040x1550x1830 (4000) 7120x1550x1830 (5000) 8240x1550x1830 (6000)
Peso de la máquina	Cw61xxx	kg	3900/4200/4500/5000/5800/6500/7300		4100/4400/4700/5200/6500/7200/7700		4350/4650/4950/5450/6800/7300
	Cw62xxx		4050/4350/4650/5150/5950/6650/7450		4250/4550/4850/5350/6600/7300/7850		4500/4800/5100/5600/6950/7450
