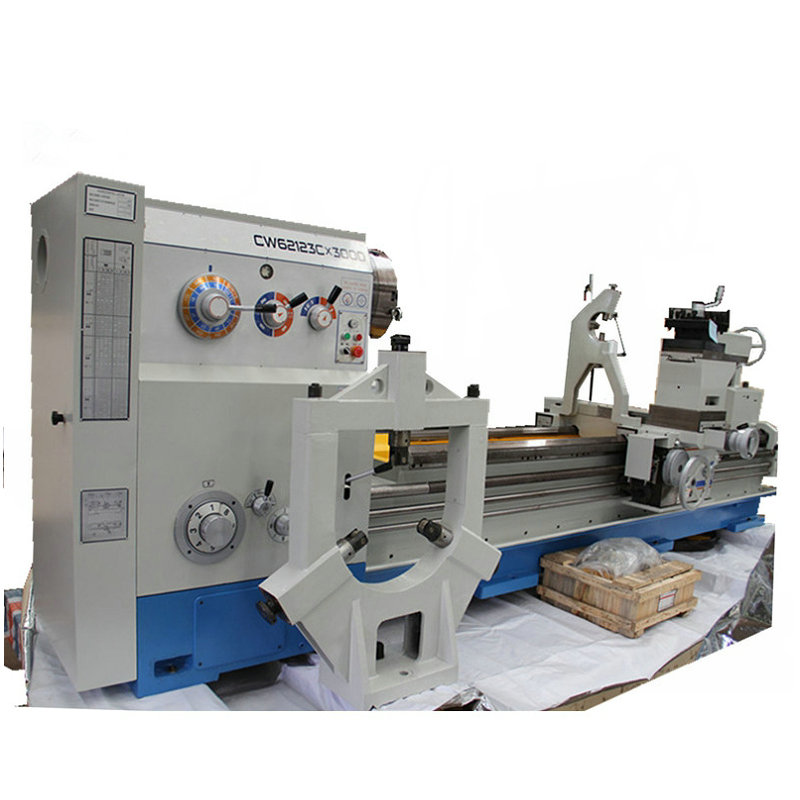

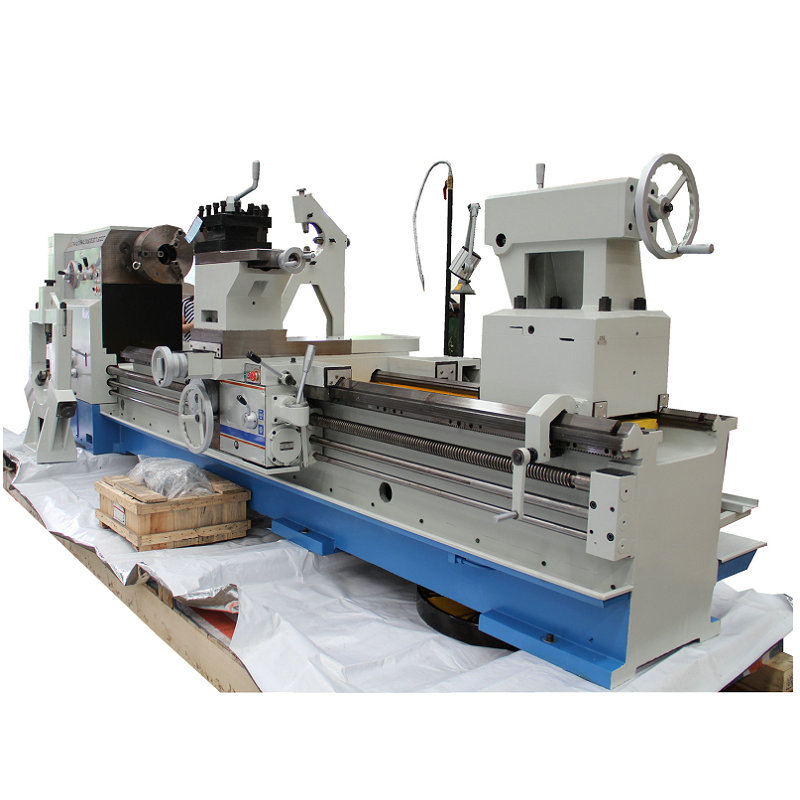

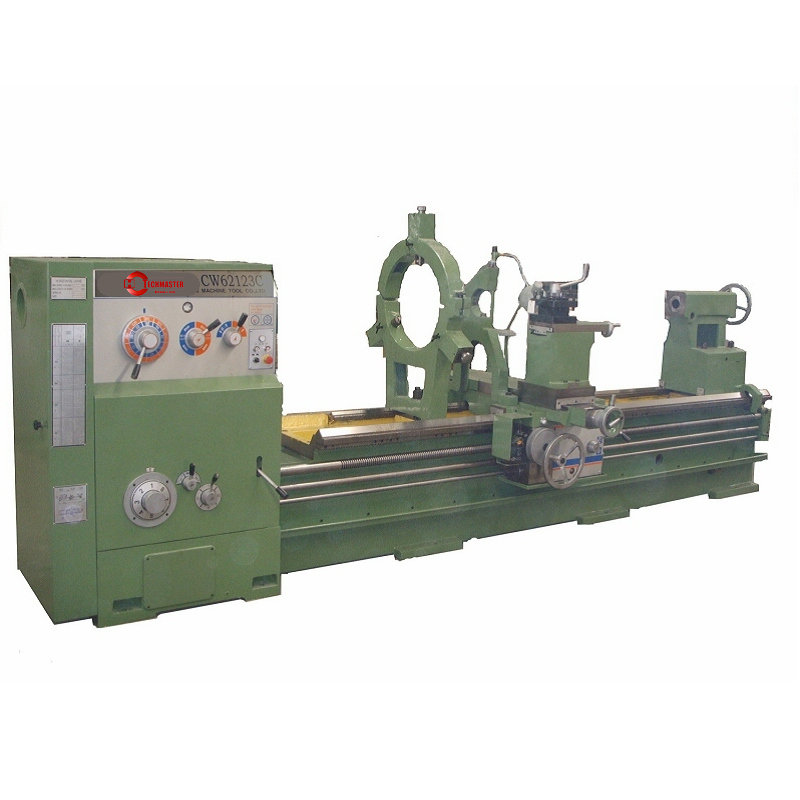

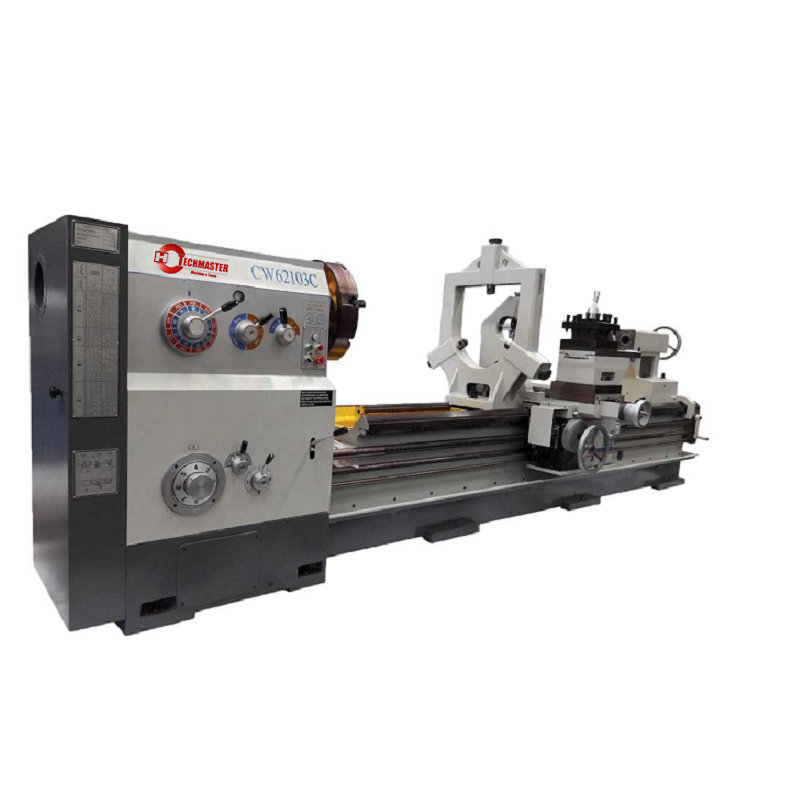

Características principales:
Este torno horizontal de la serie es un producto de nuevo diseño, que se basa en el torno de la serie 63C según la demanda del mercado. El torno es especialmente adecuado para mecanizar piezas de trabajo de disco grande en servicio ligero y piezas de trabajo de eje de gran diámetro. Incluyendo: CW61/2103C, CW61/2123C, CW61/2143C, CW61/2163C, CW61/2183C. La distancia entre los centros son 1500 mm, 2000 mm, 3000 mm, 4500 mm, 6000 mm.

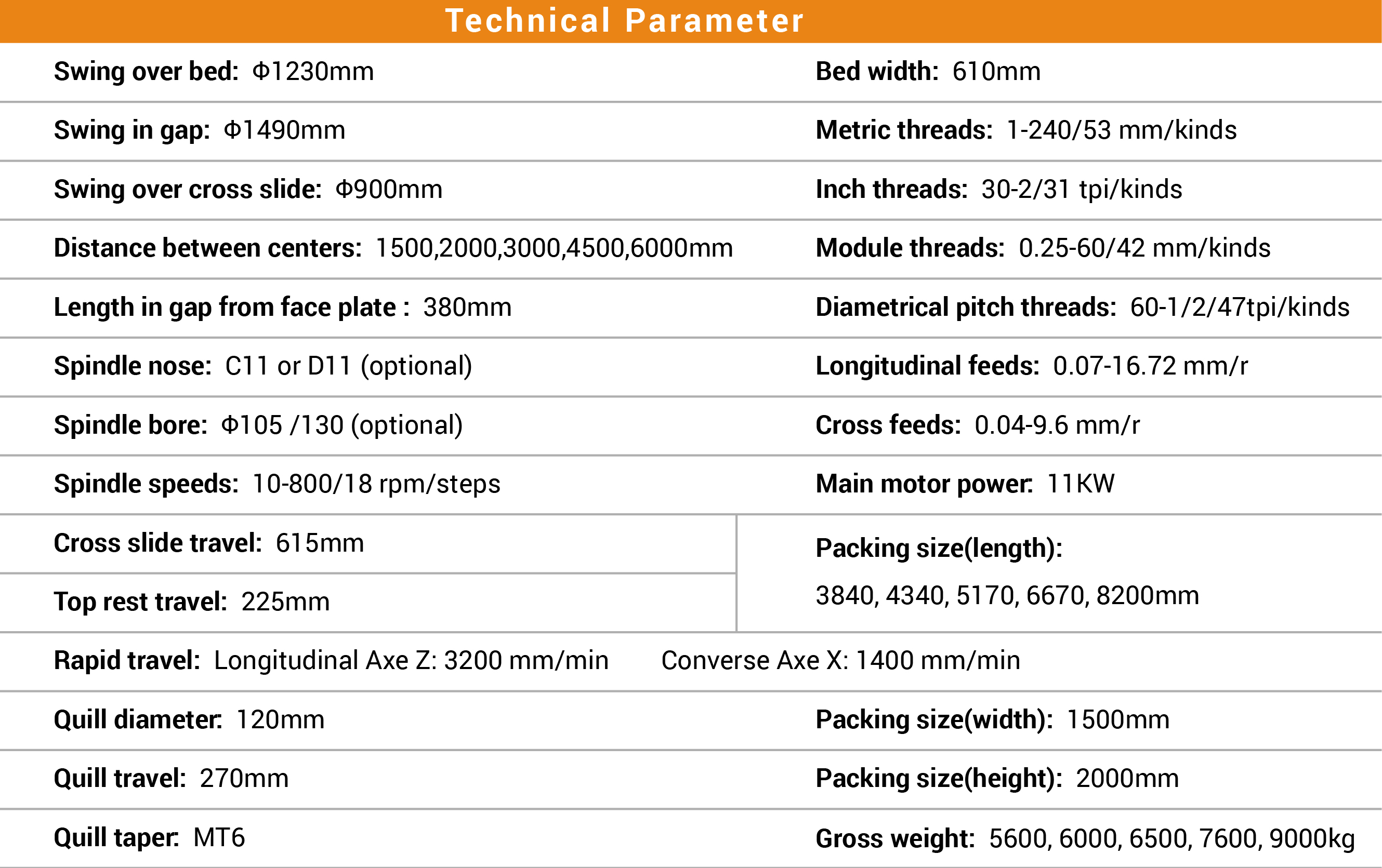

| Modelo | Unidad | CW62103C | CW62123C | CW62143C | CW62163C | CW62183C |
| Balancearse sobre la cama | mm | 1030 | 1230 | 1430 | 1630 | 1830 |
| Balancearse en la brecha | mm | 1290 | 1490 | 1690 | 1890 | 2090 |
| Balancearse sobre la diapositiva | mm | 700 | 900 | 1100 | 1240 | 1440 |
| Distancia entre centros | mm | 1500, 2000, 3000, 4500, 6000 | ||||
| Longitud en el espacio de la placa facial | mm | 380 | ||||
| Nariz de huso | C11 o D11 | |||||
| Orificio del huso | mm | 105, 130 | ||||
| Velocidades/pasos del huso | RPM/PASOS | 10 - 800/18 | 7 - 531/18 | 6 - 480/18 | ||
| Viajes de deslizamiento cruzado | mm | 615 | 715 | 815 | 915 | |
| Top descansa de descanso | mm | 300 | ||||
| Rastreador rápido | mm/min | Axe z: 3240, AX X: 1870 | ||||
| Diámetro de la pluma | mm | 120 | ||||
| Quill viajes | mm | 270 | ||||
| Pluma | MT6 | |||||
| Ancho de la cama | mm | 610 | ||||
| Hilos métricos | mm/tipos | 1 - 240/53 | ||||
| Hilos de pulgadas | TPI/tipos | 30 - 2/31 | ||||
| Hilos de módulo | mm/tipos | 0.25 - 60/46 | ||||
| Hilos de tono de diámetro | LPI/tipos | 60 - 1/2/47 | ||||
| Potencia del motor principal | KW | 11 | ||||
| Peso bruto | KG - 1500 b/c | 5200 | 5350 | 5550 | 5750 | 6000 |
| KG - 2000 b/c | 5500 | 5650 | 5850 | 6100 | 6350 | |
| KG - 3000 b/c | 6350 | 6500 | 6700 | 6900 | 7150 | |
| KG - 4500 b/c | 7600 | 7750 | 7950 | 8150 | 8400 | |
| KG - 6000 b/c | 8800 | 9000 | 9200 | 9400 | 9650 | |
Accesorios estándar:
Chuck/ brida/ φ500 (103c, 123c); Φ630 (143c, 163c, 183c)
Centros muertos, pernos de base de manga de reducción
Bloques de nivel de nivel de
tuercas
, φ500 (103c, 123c), φ700 (143c, 163c, 183c) (para modelos de 3000 mm y más arriba)
Accesorios opcionales:
3 jaw y
placa de placa de placa de placa
de
3000
mm (menos de 3000 mm)
Torreta eléctrica
de pluma eléctrica
ACOLADA ACTIVA
