Diámetro de swing 50-1800 mm Light y pesado torno esférico de giro
| Cantidad: | |
|---|---|
Descripción de la máquina del torno esférico de giro
La válvula de bola se introdujo en la década de 1950 y se utilizó ampliamente en alimentos, medicamentos, petróleo, productos químicos, gas natural, acero, protección del medio ambiente, conservación del agua, electricidad, municipal, papel y otras industrias para controlar la circulación y el bloqueo del medio de transporte de tuberías. Con el desarrollo sostenido y fuerte de la economía nacional, el uso de válvulas de pelota grandes está aumentando año tras año y continúa presentando nuevos requisitos.

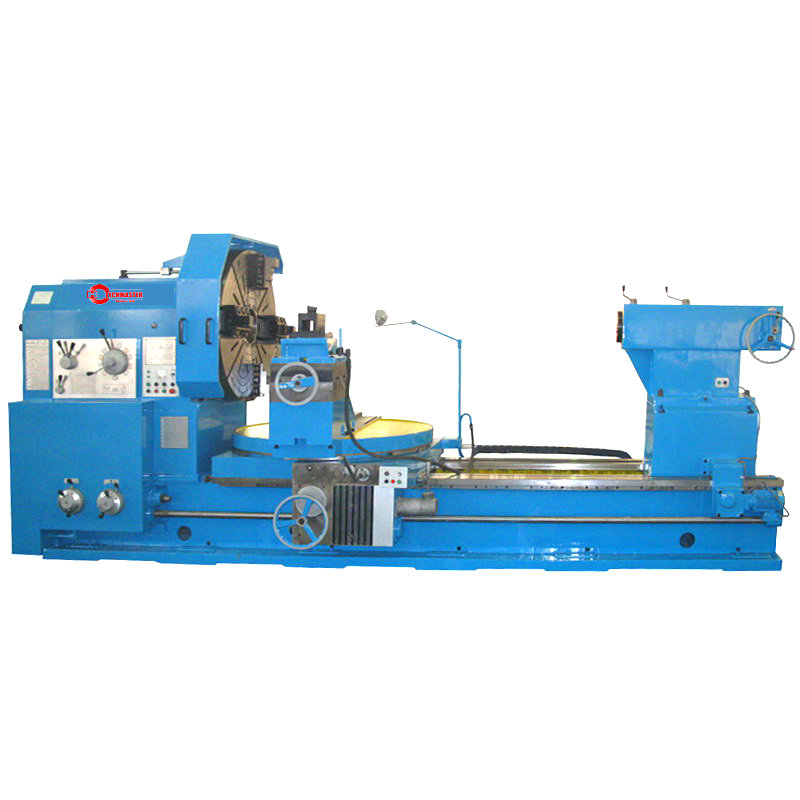

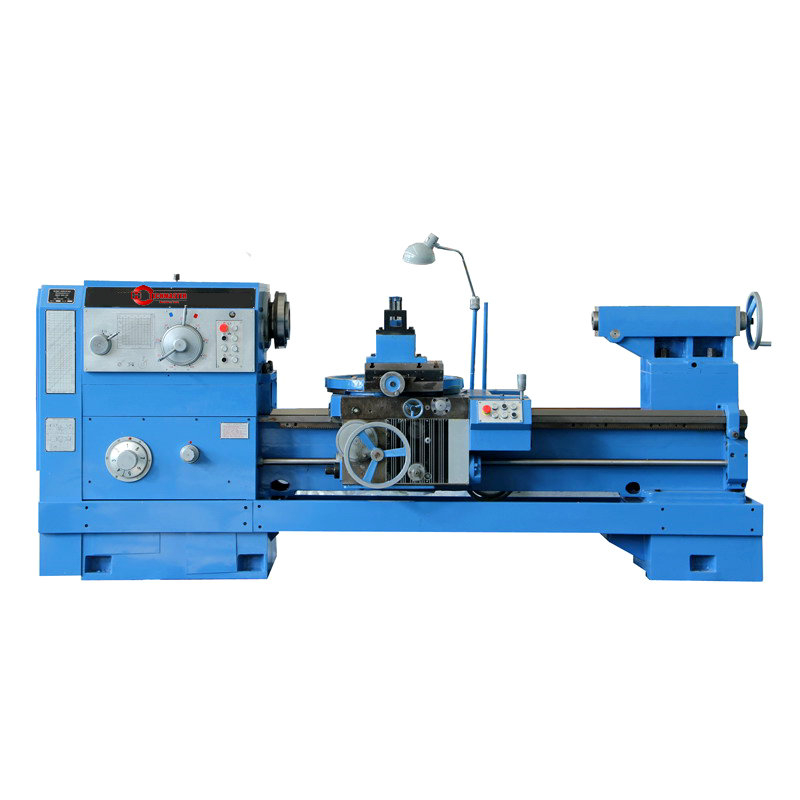

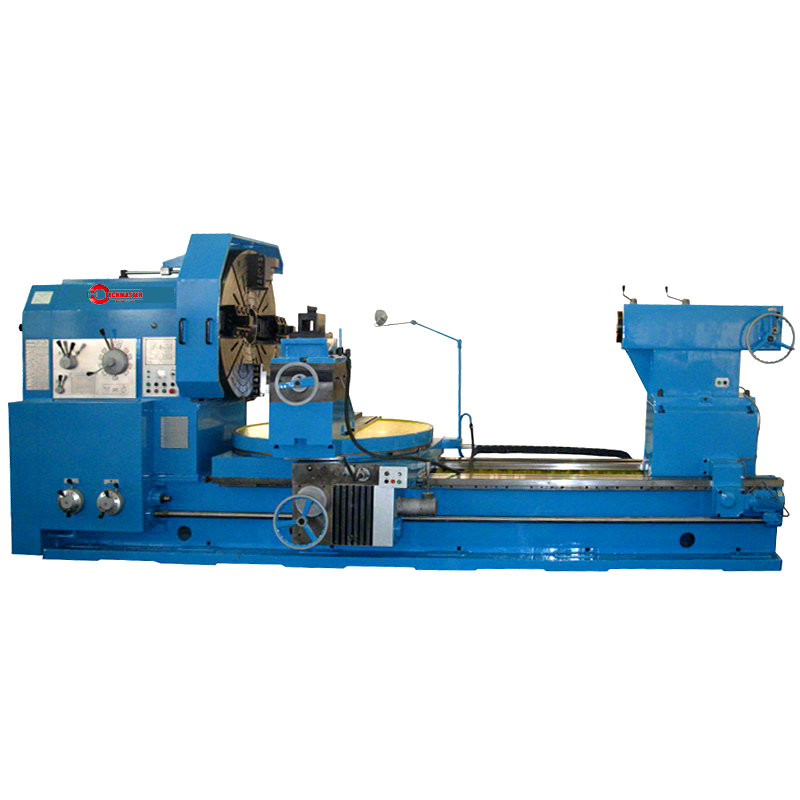

La máquina de torno de giro esférico, también llamada torno de giro de bola, torno de superficie de bola externa o máquina de torno de globo, se usa principalmente para el mecanizado de bola de bolas de llave de la válvula de bola. Nuestra compañía desarrolló el torno esférico de acuerdo con la demanda del mercado, utilizada principalmente para la bola exterior de la bola de bola de automóvil áspero, molienda y molienda fina. Pero también tiene una parte general del rendimiento general de procesamiento del torno, como encender cilíndrico, orientar, terminar, etc. Para cumplir con una variedad de requisitos de procesamiento de piezas esféricas y para cumplir con la precisión dimensional y la calidad de la superficie, los bajos costos de producción y otros requisitos. Las especificaciones esféricas del torno son C6555, C6595, C65160, C65180, etc., el diámetro más grande del cuerpo de la pieza de trabajo φ940-φ2500 mm, el diámetro más grande de la esfera de procesamiento φ550-φ1800 mm, el diámetro más pequeño del sphere de procesamiento φ50-000 mm.
| ARTÍCULO | UNIT | C6555 | C6595 | C65160 | C65180 |
| Max. Dia. de esférico | mm | 550 | 900 | 1600 | 1800 |
| Mínimo Dia. de esférico | mm | 50 | 260 | 1000 | 1200 |
| Dia. de agujero del huso | mm | 100 | 130 | 100 | 100 |
| Conta del agujero del huso | mm | 120 | 140 | 140 | 140 |
| No. de velocidades del huso | 18 | 21 (12) | 21 (12) | 21 | |
| Rango de velocidades de huso | r/min | 6 ~ 800 | 3.15 ~ 315 | 3.15 ~ 315 | 3.15 ~ 315 |
| Velocidades de inversión del husillo | r/min | 11 ~ 838 | 3.5 ~ 291 | 3.5 ~ 291 | 3.5 ~ 291 |
| Ángulo giratorio de la poste de herramientas | ° | ± 90 | ± 90 | ± 55 | ± 55 |
| Poder principal | KW | 11 | 22 | 30 | 30 |
| Peso | t | 4.4 | 12 | 25.4 | 27.4 |
| Longitud | mm | 3725 | 4700 | 6120 | 6220 |
| Ancho | mm | 1280 | 2500 | 2620 | 2720 |
| Altura | mm | 1690 | 2000 | 2520 | 2620 |
