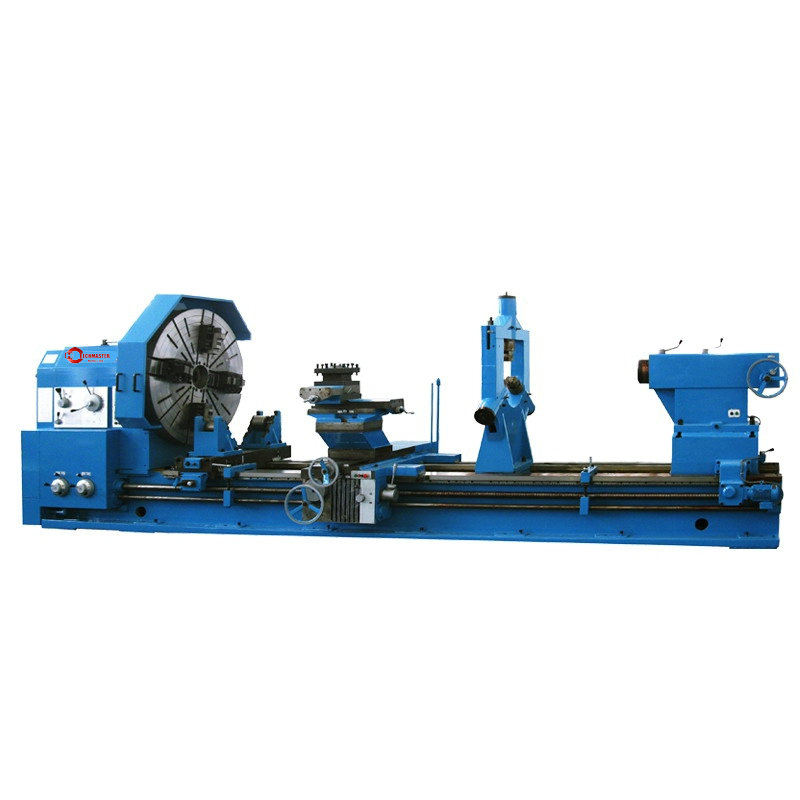

Swing Dia.1250 mm-2000 mm (16T) Diámetro de swing grande Máquina de torno convencional horizontal de servicio pesado
| Cantidad: | |
|---|---|
Descripción de la máquina manual de 10t de servicio pesado ordinario
Esta serie de máquinas herramientas se utilizan principalmente para llevar a cabo todo tipo de trabajo de cambio, puede convertir todo tipo de partes del extremo, hilo cilíndrico, diámetro y métrico, hilo de pulgada, hilo de módulo, hilo de diámetro. Se puede usar en la torreta para cortar el cono solo, pero también se puede usar en el cuchillo con la alimentación vertical con el motor cónico largo. Además, también puede soportar la perforación, anidación, aburrido y otros procesos. La potencia de la máquina, la rigidez y pueden usar herramientas de corte de carburo para cortar roscas, para procesar una variedad de metales ferrosos y metales no ferrosos.
C61125 / 16t es un producto básico, el diámetro máximo del diámetro del lecho de 1250 mm.
C61160 / 16t es el tipo básico de producto alto, el diámetro máximo del diámetro del lecho de 1600 mm
C61180 / 16t es el tipo básico de producto alto, el diámetro máximo del diámetro del lecho de 1800 mm.
C61200 / 16T es el tipo básico de producto alto, el diámetro máximo del diámetro del lecho de 2000 mm.
| ARTÍCULO | UNIT | C61125 | C61160 | C61180 | C61200 |
| Capacidades | |||||
| Balancearse sobre la cama | mm | 1250 | 1600 | 1800 | 2000 |
| Balancearse sobre el carruaje | mm | 900 | 1250 | 1450 | 1650 |
| Max. Longitud de pieza de trabajo | mm | 3000 4000 5000 6000 8000 10000 12000 | |||
| Max. Longitud de rotación | mm | 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan de guía | mm | 1100 | |||
| HUSO | |||||
| Nariz de huso | mm | A2-15 | |||
| Orificio del huso | mm | 100 | |||
| Agujero cónico de huso | Métrica140 | ||||
| Rango de velocidades de huso | r/min | Forward: 3.15 ~ 315 ； Reversa: 3.5 ~ 291 | |||
| No. de velocidades del huso | r/min | ADELANTE: 21 ； Reverso: 12 | |||
| ALIMENTAR | |||||
| No. de longitudinal y cruzado | 56/56 | ||||
| Alimento por revolución | mm | Longitudinal: 0.1 ~ 12 ； Transverso: 0.05 ~ 6 ； Torreta arriba: 0.025 ~ 3 | |||
| No. y rango de hilo métrico | 44 ； 1 ~ 120 mm | ||||
| No. y rango de hilo de pulgadas | 31 ； 28 ~ 1/4 ″ | ||||
| No. y rango de hilo de módulos | 45; 0.5 ~ 60 mm | ||||
| No. y rango de diámetro. hilo | 38; 1/2 ~ 56dp | ||||
| TORRETA | |||||
| Distancia de la línea central y el plano de descanso de la herramienta | mm | 53 | |||
| Rango de swing de postes de herramientas | ° | ± 90 ° | |||
| Max . | mm | 740 850 900 900 | |||
| Max . | mm | 360 | |||
| Sección de Shank de herramientas | mm | 50 （380x380） | |||
| Viaje de la publicación de la herramienta (por giro de los diales) | mm | 0.05 (0.002 ″) | |||
| Contragolimiento | |||||
| Dia. del contrapeso | mm | 260 | |||
| Viajes de la pluma de astro de cola | mm | 300 (12 ″) | |||
| Agujero cónico de la pluma de contraalm | Métrica80 | ||||
| OTROS | |||||
| Potencia del motor principal | KW | 30 | |||
| Longitud | mm | 6120 7120 8120 9120 11120 13120 15120 | |||
| Ancho | mm | 2058 2130 2330 2430 | |||
| Altura | mm | 2200 2380 2480 2580 | |||
| Máxo de peso de pieza de trabajo | t | 16 | |||
