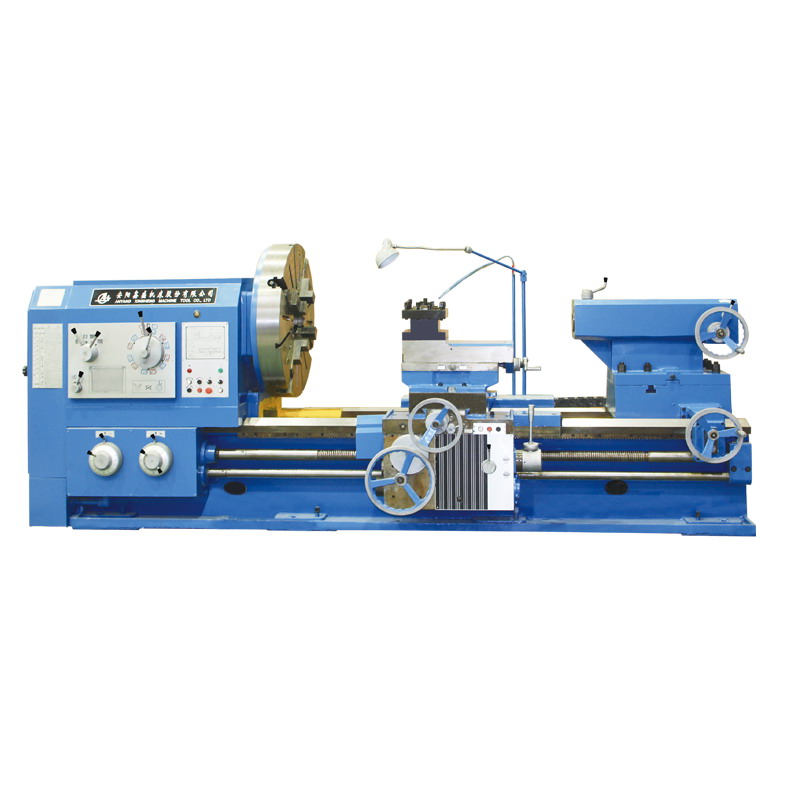

Swing Dia.1000 mm-1600 mm (6t) Motor horizontal de servicio pesado normal torno de torno convencional
| Cantidad: | |
|---|---|
Descripción de la máquina manual de 6t de servicio pesado ordinario
Esta serie de máquinas herramientas se utilizan principalmente para llevar a cabo todo tipo de trabajo de cambio, puede convertir todo tipo de partes del extremo, hilo cilíndrico, diámetro y métrico, hilo de pulgada, hilo de módulo, hilo de diámetro. Se puede usar en la torreta para cortar el cono solo, pero también se puede usar en el cuchillo con la alimentación vertical con el motor cónico largo. Además, también puede soportar la perforación, anidación, aburrido y otros procesos. La potencia de la máquina, la rigidez y pueden usar herramientas de corte de carburo para cortar roscas, para procesar una variedad de metales ferrosos y metales no ferrosos.
CW61100B es el producto básico, el diámetro máximo del diámetro del lecho de 1000 mm.
CW61125B es el aumento de productos básicos, el diámetro máximo del diámetro del cuerpo de 1250 mm.
CW61140B es el aumento básico del producto, el diámetro máximo del diámetro del cuerpo de 1400 mm.
CW61160B es un producto especial de alto aumento, el diámetro máximo del diámetro del cuerpo de 1600 mm.
| ARTÍCULO | UNIT | CW61100B | CW61125B | CW61140B | CW61160B |
| Capacidades | |||||
| Balancearse sobre la cama | mm | 1000 | 1250 | 1400 | 1640 |
| Balancearse sobre el carruaje | mm | 615 | 865 | 1015 | 1250 |
| Max. Longitud de pieza de trabajo | mm | 1500 2000 3000 4000 5000 6000 8000 10000 12000 | |||
| Max. Longitud de rotación | mm | 1300 1800 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan de guía | mm | 755 | |||
| HUSO | |||||
| Nariz de huso | mm | A2-15 (8 × M22) | |||
| Orificio del huso | mm | 130 | |||
| Agujero cónico de huso | 1: 20/140 | ||||
| Rango de velocidades de huso | r/min | Forward: 3.15 ~ 315 ； Reversa: 3.5 ~ 291 | |||
| No. de velocidades del huso | Forzing: 21 ； Reversa: 12 | ||||
| ALIMENTAR | |||||
| No. de longitudinal y cruzado | 56/56 | ||||
| Alimento por revolución | mm | Longitudinal: 0.1 ~ 12; cruz: 0.05 ~ 6; diapositiva superior: 0.025 ~ 3 | |||
| No. y rango de hilo métrico | 44; 1 ~ 120 mm | ||||
| No. y rango de hilo de pulgadas | 31; 28 ~ 1/4 | ||||
| No. y rango de hilo de módulos | 45; 0.5 ~ 60 mm | ||||
| No. y rango de diámetro. hilo | 38; 1/2 ~ 56dp | ||||
| torreta | |||||
| Distancia de la línea central y el plano de descanso de la herramienta | mm | 48 | |||
| Rango de swing de postes de herramientas | ° | ± 90 ° | |||
| Max. | mm | 520 (20 ″） | 580 | 580 | 630 |
| Max. | mm | 300 | |||
| Sección de Shank de herramientas | mm | 45 （260x260） | |||
| Velocidades de viaje rápidas | mm/min | Longitudinal: 3740; Cruz: 1870; Pequeña diapositiva: 935 | |||
| Contragolimiento | |||||
| Dia. del contrapeso | mm | 160 (6 ″) | |||
| Viajes de la pluma de astro de cola | mm | 300 (12 ″) | |||
| Agujero cónico de la pluma de contraalm | Morse 6 | ||||
| OTROS | |||||
| Potencia del motor principal | KW | 22 | |||
| Longitud | mm | 4600 5100 6100 7100 8100 9100 11100 13100 15100 | |||
| Ancho | mm | 2150 | |||
| Altura | mm | 1700 1825 2150 | |||
| Máxo de peso de pieza de trabajo | kg | 6000 | |||
