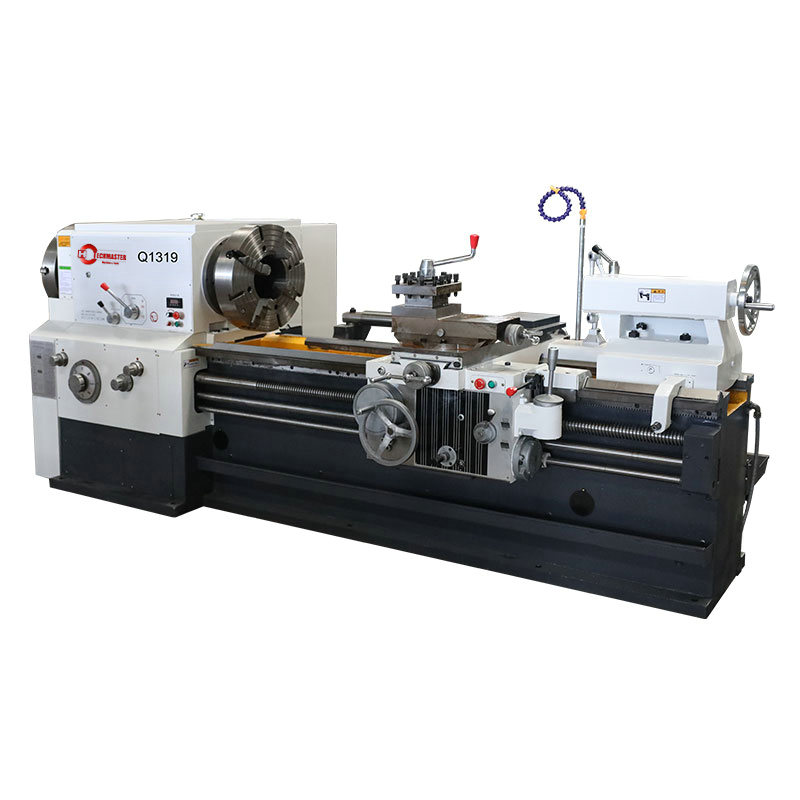

La máquina de roscado de tuberías de acero Q1319 se usa principalmente para girar los roscas internos y externos, incluidos los rosca métrica y de pulgadas, además de tener todas las funciones comunes del torno normal del motor, como procesar el orificio interno y la cara final de los ejes y los discos, esta maquinaria está equipada con el dispositivo de la barra de la guía Taper que permite que esta serie se procese el rosco del topero.
| Especificación | Unidad | Q1319 |
| Max Dia.swing sobre la cama | mm | 630 |
| Max Dia.swing sobre la diapositiva cruzada | mm | 350 |
| Max. Longitud de pieza de trabajo | mm | 1500 |
| Ancho de la cama | mm | 550 |
| Orificio del huso | mm | 200 |
| Potencia del motor del huso | KW | 11 |
| Velocidad del huso | r/min | 24-300 FWD.12 PASOS |
| Grado/rango de alimentación del eje z | mm/r | 26/0.07-1.33 |
| X Grado/Rango de alimentación del eje x | mm/r | 22/0.02-0.45 |
| Velocidad de transversión rápida del carro | mm/min | 4000 |
| Velocidad de transversión rápida de deslizamiento cruzado | mm/min | 2300 |
| Grado/rango de hilo métrico | mm | 2024/1/14 |
| Grado/rango de hilo de pulgada | TPI | 1940/2/28 |
| Grado/rango de hilo del módulo | mm | 0.5-7.5 |
| Grado/rango de hilo DP | DP | 28-2 |
| Traverse de la diapositiva cruzada | mm | 320 |
| Max. Traverse de la torreta | mm | 200 |
| Tailstock Quill Travel | mm | 250 |
| Tailstock Placa Dia./taper | mm | Φ100/（mt5#） |
| Arrojar | 4-Jaw Manual | |
| Dimensiones generales (L*W*H) | mm | 3657 × 1360 × 1555 |
| Peso neto | T | 4.5 |
El orificio del huso grande y el doble chuck permiten la abrazadera y procesan tuberías de gran diámetro.
El lecho integral de la máquina adopta hierro de alta resistencia para realizar una alta rigidez y precisión.
Las guías en enfriamiento de frecuencia ultrasónica son lo suficientemente difíciles para una buena resistencia al desgaste.
Equipado con un dispositivo de barra de guía con tapa, esto permite que la máquina procese las roscas cónicas.
