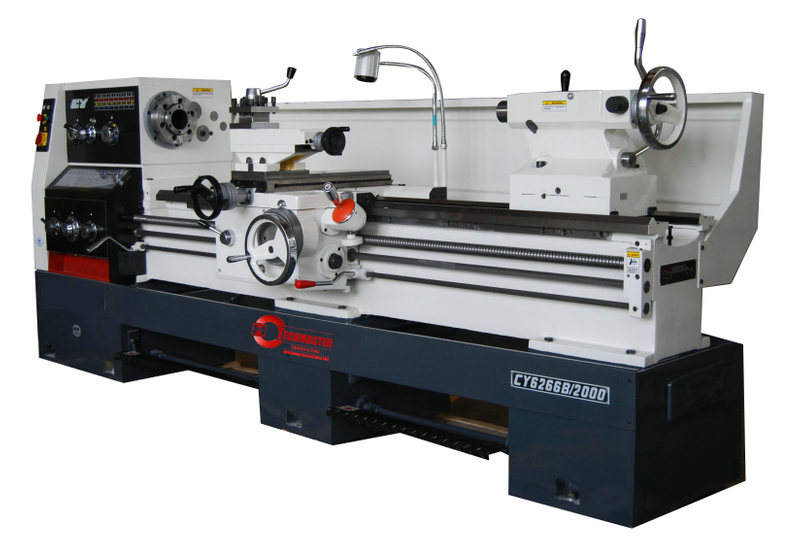

Lathe universal CY-6140B CY-6240B, CY-6150B, 6250B, 6166B, 6266B Cuentas de torno ★ Sistema de huso de alta rigidez, con una temperatura absoluta no más alta que 35 ℃.
★ El cabezal, la caja de cambios, el delantal y las cama están hechas de hierro fundido de alta calidad, y todos están fundidos con la tecnología de fundición de arena de resina. Las formas de la cama están endurecidas por inducción, con dureza alrededor de HRC 55.
★ El huso soportado por cojinetes de alta precisión de 3 puntas y todos los engranajes en el cabezal están precisamente grados, el huso gira suavemente a alta velocidad.
★ Sistema de alimentación rápida para mejorar la eficiencia. Una amplia gama de alimentos y tono están disponibles sin cambiar de marcha.
★ Cuando se enciende la alimentación rápida, el volante longitudinal de la herramienta se disfuncionará automáticamente.
★ Se ensamblan dispositivos de seguridad confiables, como frases y un interruptor de emergencia de apagado. El dispositivo de protección de sobrecarga ajustable también está instalado en el sistema de alimentación.
★ La publicación de la herramienta adopta la estructura del trinquete y se puede relacionar girando la palanca durante solo media vuelta.
★ El contrapolate está equipado con mecanismo de doble bloqueo, los dispositivos de desplazamiento elástico garantizan un movimiento suave y sin esfuerzo.
★ Con la capacidad de columpio sobre la cama 660 mm, balancee en el espacio de 830 mm, distancia entre centros de 1000 - 5000 mm, este torno cubre una amplia gama de piezas de trabajo.
| ESPECIFICACIÓN | CY-6140B | CY-6240B | CY-6150B | CY-6250B | CY-6166B | CY-6266B |
| Balancearse sobre la cama | 400 mm | 500 mm | 660 mm |
| Balancearse sobre la diapositiva | 220 mm | 300 mm | 430 mm |
| Balancearse en la brecha |
| 630 mm |
| 710 mm |
| 870 mm |
| Ancho de la brecha |
| 240 mm |
| 240 mm |
| 240 mm |
| Ancho de la cama | 390 mm | 390 mm | 390 mm |
| Longitud de la pieza de trabajo (Max) | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000/4000/5000 mm | 750/1000/1500/2000/3000/4000/5000 mm |
| Nariz de huso | D8 | D8 | D8 |
| Capero del centro de husillos | 1:20 | 1:20 | 1:20 |
| Diámetro de orificio del huso | 82 mm | 82 mm | 82 mm |
| Velocidad del huso | 9-1600RMP | 9-1600RMP | 9-1600RMP |
| Max. Torque de salida del huso | 1500n.m | 1500n.m | 1500n.m |
| Rango de alimentación longitudinal | 0.028-6.43 mm/rev | 0.028-6.43 mm/rev | 0.028-6.43 mm/rev |
| Rango de alimentación transversal | 0.12-2.73 mm/rev | 0.12-2.73 mm/rev | 0.12-2.73 mm/rev |
| Tornillo de plomo | 12 mm (sistema métrico) 2TPI (sistema de pulgadas) | 12 mm (sistema métrico) 2TPI (sistema de pulgadas) | 12 mm (sistema métrico) 2TPI (sistema de pulgadas) |
| Diámetro del tornillo de plomo | 40 mm | 40 mm | 40 mm |
| Hilos métricos | 0.5-224 mm (48 lanzamientos) | 0.5-224 mm (48 lanzamientos) | 0.5-224 mm (48 lanzamientos) |
| Hilos de pulgadas | 72-1/8TPI (46 lanzamientos) | 72-1/8TPI (46 lanzamientos) | 72-1/8TPI (46 lanzamientos) |
| Hilos de módulo | 0.5-112 mm (42 lanzamientos) | 0.5-112 mm (42 lanzamientos) | 0.5-112 mm (42 lanzamientos) |
| Hilos de tono de diámetro | 56-1/4DP (45 lanzamientos) | 56-1/4DP (45 lanzamientos) | 56-1/4DP (45 lanzamientos) |
| Cross Slide Travel (Max.) | 320 mm | 320 mm | 360 mm |
| Top Slide Travel (Max.) | 145 mm | 145 mm | 170 mm |
| Sección de especificación de la publicación de la herramienta | 25x25 mm | 25x25 mm | 25x25 mm |
| Velocidad de viaje rápida longitudinal | 4.5m/min (50Hz) 5.4m/min (60Hz) | 4.5m/min (50Hz) 5.4m/min (60Hz) | 4.5m/min (50Hz) 5.4m/min (60Hz) |
| Velocidad de viaje rápida transversal | 1.9 mm/min (50Hz) 2.3m/min (60Hz) | 1.9 mm/min (50Hz) 2.3m/min (60Hz) | 1.9 mm/min (50Hz) 2.3m/min (60Hz) |
| Morse Taper del Centro de arrastre de cola | M5 | M5 | M5 |
| Max. Viajes de la pluma de astro de cola | 150 mm | 150 mm | 150 mm |
| Diámetro de pluma | 75 mm | 75 mm | 75 mm |
| Motor principal | 7.5kw | 7.5kw | 11kw |
| Motor de viaje rápido | 250W 1360 rpm | 250W 1360 rpm | 250W 1360 rpm |
| motor de bomba de refrigerante | 90W 25L/min | 90W 25L/min | 90W 25L/min |
Sistema de huso de alta rigidez, con una temperatura absoluta que aumenta no más de 35 ℃. Se ensamblan dispositivos de seguridad confiables, como la freno de pie y el interruptor de emergencia de apagado. El dispositivo de protección de sobrecarga ajustable también está instalado en el sistema de alimentación. Sistema de alimentación rápida para mejorar la eficiencia. Una amplia gama de alimentos y tono están disponibles sin cambiar de marcha. El camino de la cama está hecho de hierro fundido de alta calidad y endurecido por inducción. La dureza es alrededor de HRC 55. El contrapalaje está equipado con mecanismo de doble bloqueo, el movimiento suave y sin esfuerzo se realiza a través de los dispositivos de desplazamiento elástico debajo. | ESPECIFICACIÓN | CY-6250B | CY-6266B |
| Balancearse sobre la cama | 500 mm | 660 mm |
| Balancearse sobre la diapositiva | 300 mm | 380 mm |
| Balancearse en la brecha | 710 mm | 830 mm |
| Ancho de la brecha | 240 mm |
| Ancho de la cama | 390 mm |
| Longitud de la pieza de trabajo (Max) | 750,1000, 2000,3000 mm |
| Nariz de huso | D8 |
| Capero del centro de husillos | 1:20 |
| Diámetro de orificio del huso | 82 mm |
| Velocidad del huso | 9-1600RMP |
| Max. Torque de salida del huso | 1470n.m |
| Rango de alimentación longitudinal | 0.028-6.43 mm/rev |
| Rango de alimentación transversal | 0.12-2.73 mm/rev |
| Tornillo de plomo | 12 mm (sistema métrico) 2TPI (sistema de pulgadas) |
| Diámetro del tornillo de plomo | 40 mm |
| Hilos métricos | 1-224 mm (48 lanzamientos) |
| Hilos de pulgadas | 72-1/8TPI (48 lanzamientos) |
| Hilos de módulo | 0.5-112 mm (42 lanzamientos) |
| Hilos de tono de diámetro | 56-1/4DP (45 lanzamientos) |
| Cross Slide Travel (Max.) | 320 mm | 350 mm |
| Top Slide Travel (Max.) | 145 mm | 170 mm |
| Velocidad de viaje rápida longitudinal | 4.5m/min (50Hz) |
| Velocidad de viaje rápida transversal | 1.9 mm/min (50Hz) |
| Diámetro de la manga | 75 mm |
Accesorios estándar
: Accesorios
opcionales :
3 de
majones
