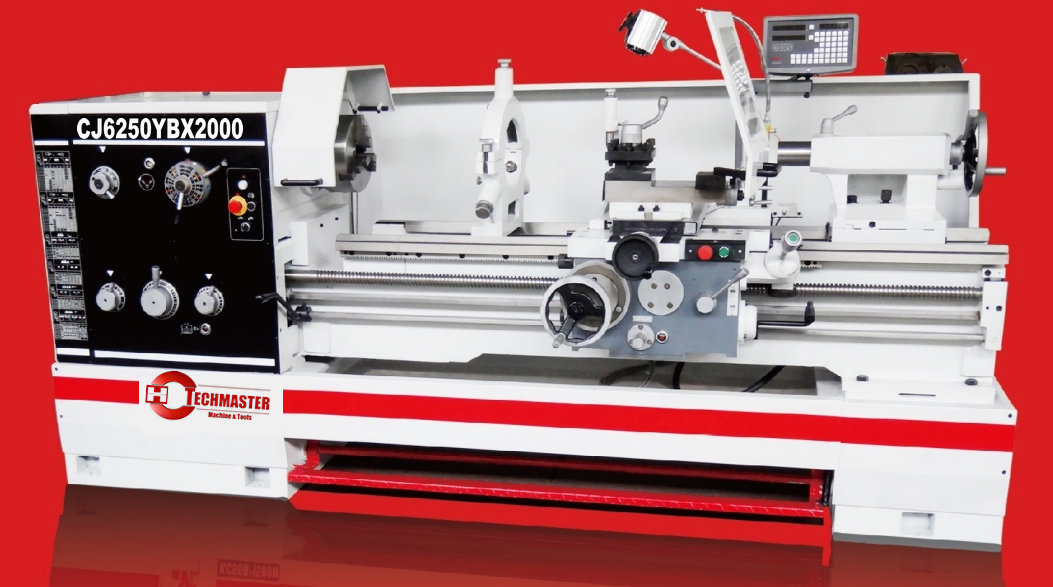

CJ6250YB-CJ6266YB-CJ6280YB
TECHMASTER
| Cantidad: | |
|---|---|
Introducción al producto del torno de metal convencional
La serie CJ -YB Turning torno es estos tornos convencionales están disponibles con una gama de columpios sobre la cama desde 20 pulgadas: 31 pulgadas. Todos estos tornos de motor convencionales cuentan con un lecho de brecha. Nuestros tornos también están disponibles con una variedad de distancias entre centros, de 39 pulgadas a 157 pulgadas. proporcionando plena potencia en todos los rangos de velocidad. Junto con nuestros tornos, ofrecemos muchas otras opciones en tornos convencionales, incluidas herramientas, fucks, etc.
Uno de los tornos de precisión más fáciles para operar en su clase, al tiempo que produce precisión precisa para los mejores acabados. Además de la precisión calculada y el control total, la máquina de torno horizontal ofrece el volumen y la potencia necesaria para asumir sin esfuerzo las cargas de chips más pesadas. El estándar en cada máquina es una caja de cambios de cambio rápido para pulgadas de pulgada, métrica, módulo y hilos de tono diamétricos sin engranajes de cambio.
Especificación de productos
Modelo no. | Cj6250yb | Cj6266yb | Cj6280yb |
Balancearse sobre la cama | Φ500 mm (20 '') | Φ660 mm (26 '') | Φ800 mm (31 '') |
Balancearse sobre el carruaje | Φ300 mm (12 '') | Φ420 mm (17 '') | Φ560 mm (22 '') |
Max. Balancearse en la brecha | Φ710 mm (28 '') | Φ870 (34 '') | Φ1010 (40 '') |
Max. Longitud de la pieza de trabajo | 1000/1500/2500/2000/3000/4000 mm | ||
Longitud de brecha efectiva | 230 mm | ||
Ancho de la cama | 405 mm | ||
Orificio del huso | Φ82 mm | ||
Cón de husillo de orificio | |||
Velocidad del número de husillo | 24 pasos | ||
Rango de velocidad del husillo | 9-1600 rpm | ||
Puntos métricos de hilos | 0.5-224 mm/48 tipos | ||
Puntos imperiales de hilos | 72-1/8tpi/46 tipos | ||
Puntos diametrales de hilo | 56-1/4d/45 tipos | ||
Puntos del módulo de hilos | 0.5-112 mm/42 tipos | ||
Gama de alimentos longitudinales | 0.028-6.43 mm (0.001 ''-0.2392 '') | ||
Rango de alimentos cruzados | 0.012 mm-2.73 mm (0.004 ''-0.1032 '') | ||
Diámetro externo de la pluma del contrapalete | Φ75 mm | ||
Max. Traverse de la pluma de contraportada | 150 | ||
Pluma | NO. 5 (Morse) | ||
Max. Viaje de descanso compuesto | 145 mm | ||
Max. Viajes de deslizamiento cruzado | 360 mm | ||
Max. Tamaño del vástago de herramientas (WXH) | 25x25 mm | ||
Potencia del motor principal | 7.5kw/9kw | ||
Sobre todo el tamaño (LXWXH) | 2700/3200/3700/4200/5700) x1150x1800mm | ||
Peso neto: | 2850-5300 kg | ||
