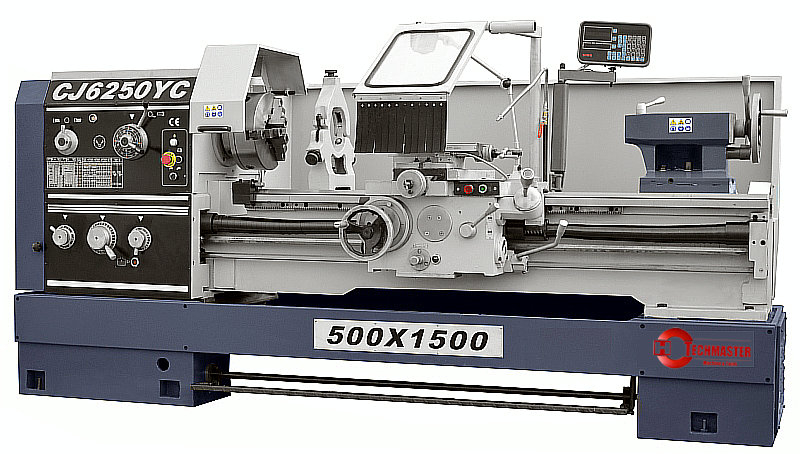

Camyc arco Cabeza de torno plano
TECHMASTER
| Cantidad: | |
|---|---|
1. La superficie de guía endurecida por la frecuencia superpuesta y el suelo de la presión
2. Todos los engranajes Hardenden y Presion Ground
3. El orificio del huso es de 52 mm, 80 mm, 105 mm más TRPE para elección y mejor en la rigitidia y precisión
4. Con estructura de alimentación rápida para el delantal
5. Con sistema de embrague en la cabeza de cabeza
| Modelo | CJS | ||||
| CJSA | CJSB | CJSC | |||
| Capacidades | Max. balancearse sobre la cama | Φ 400 mm | Φ 500 mm | Φ 660 mm | Φ 800 mm |
| Max. balancearse sobre la cruz | Φ 400 mm | Φ 400 mm | Φ 400 mm | Φ 400 mm | |
| Distancia central | 1000 mm (40 ″) 1500 mm (600 ″) 2000 mm (80 ″) 3000 mm (118 ″) | ||||
| Max. balancearse sobre la brecha | Φ 630 (24 ″) φ 710 (28 ″) φ 870 (34 ″) φ 1010 (40 ″) | ||||
| Longitud efectiva de la brecha | 230 mm (9 ″) | ||||
| Ancho de la cama | 390 mm | ||||
| Cabezal | Agujero | Un modelo: φ 52 mm B Modelo: φ 82 mm C Modelo: φ 105 mm | |||
| Nariz de huso | Un modelo: D6 B, C Modelo: D8 | ||||
| Cón de husillo | Un modelo: Morse6 B: 87 mm 1: 20 C: 113 mm 1: 20 | ||||
| Velocidades de huso (número) | A, B: 9 ~ 1600R. pag. M (24) C: 36 ~ 1600R. pag. M (12 pasos) | ||||
| Alimentos | Rango de hilos métricos (tipos) | A, B: 1 ~ 224 mm/48 C: 1 ~ 14 mm/21kinds | |||
| Rango de hilos de pulgadas (tipos) | A, B: 72 ~ 118/48 C: 28 ~ 2t. P. l/26kinds | ||||
| Rango de hilos de Moudle (tipos) | A, B: 0.5 ~ 112/42 C: 0.5 ~ 7 mm/18kinds | ||||
| Rango de roscas diametrales (tipos) | A, B: 56 ~ 114 mm/45 C: 56 ~ 4d. P/24kinds | ||||
| Rango de alimentos longitudinales | 0.063-2.52 (0.023 ″ -0.937 ″) | ||||
| Rango de alimentos cruzados | 0.027-1.07 (0.011 ″ -0.404 ″) | ||||
| Tamaño del tornillo de plomo: tono de diámetro | Φ 40 mm/12 mm 12.7 mm | ||||
| Carriacge | Viajes en el lado cruzado | 360 mm (14-3/16 ″) | |||
| Viaje de descanso compuesto | 145 mm (5-3/4 ″) | ||||
| Tamaño de la sección transversal del banco de herramientas | 25 *25 mm (1 ″ *1 ″) | ||||
| Contragolimiento | Conta de la manga del atalde | Mt no. 5 | |||
| Diámetro de la manga del contrapalaje | Φ 75 mm (2-61/64 ″) | ||||
| Viajes de la manga del atalde | 150 mm (5-29/32 ″) | ||||
| MOTOR | Motor principal | 5.5kW/7.5kW/11kW | |||
