Características del producto
*La superficie de las camas de cama está endurecida con frecuencia supersónica.
*Los engranajes son precisos para reducir el ruido.
*El sistema de husillo es de alta rigidez y precisión.
*Structrue de alimentación rápida está disponible en el delantal.
Diferencia entre la serie CH y CHF
*Las cajas de alimentación de los dos modles son la diferencia.
*La serie CH necesita cambios de cambio y la serie CHF no necesita en el mecanizado de subprocesos.

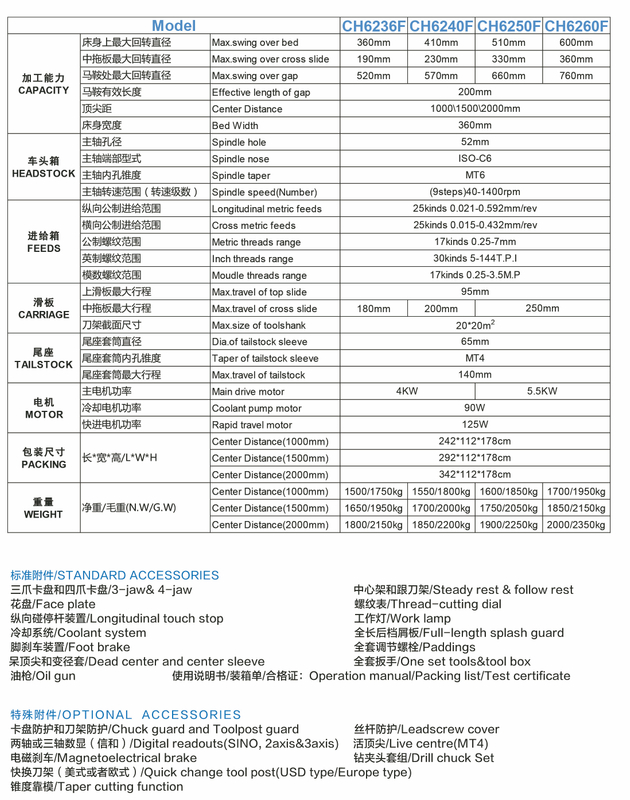

| Modelo | C6236H | C6240H | C6250H | C6260H | |
| CH6236F | CH6240F | CH6250F | CH6260F | ||
| CAPACIDAD | Max.swing sobre la cama | 360 mm | 400 mm | 500 mm | 600 mm |
| Max.swing sobre diapositivas cruzadas | 190 mm | 230 mm | 330 mm | 330 mm | |
| Max.swing sobre Gap | 520 mm | 560 mm | 660 mm | 760 mm | |
| Longitud efectiva de la brecha | 200 mm | ||||
| Distancia central | 750 1000 1500 2000 mm | ||||
| Ancho de la cama | 360 mm | ||||
| Cabezal | Agujero | 52 mm | |||
| Nariz de huso | ISO-C6 | ||||
| Cón de husillo | MT6 | ||||
| Velocidad del husillo (número) | (9 pasos) 40-1400 rpm | ||||
| Alimentos | Rango de alimentos longitudinales | 0.0832-4.66 mm/r | |||
| Rango de alimentos cruzados | 0.048-2.69 mm/r | ||||
| Rango de hilos métricos | 19kinds 0.25-14 mm | ||||
| Rango de hilos de pulgadas | 49kinds 2-40 pulgadas | ||||
| Rango de hilos de moude | 11kinds 0.5-3.5mπ | ||||
| CARRO | Max. | 95 mm | |||
| Max. | 180 mm | 200 mm | 250 mm | 250 mm | |
| Max.Size of Toolshank | 20*20 mm2 | ||||
| Contragolimiento | Dia. De manga en la cola | 65 mm | |||
| Conta de la manga del atalde | Mt4 | ||||
| Max. | 140 mm | ||||
| MOTOR | Motor principal | 4kw | 5.5kw | 7.5kw | |
| Motor de bomba de refrigerante | 125W | ||||
| Embalaje l*w*h | Distancia central (750 mm) | 225*115*175cm | |||
| Distancia central (1000 mm) | 245*115*175cm | ||||
| Distancia central (1500 mm) | 295*115*175cm | ||||
| Distancia central (2000 mm) | 345*115*175cm | ||||
| NW/GW | Distancia central (750 mm) | 1350/1750 kg | 1400/1800 kg | 1500/1900 kg | 1600/2000 kg |
| Distancia central (1000 mm) | 1450/1850 kg | 1500/1900 kg | 1600/2000 kg | 1700/2100 kg | |
| Distancia central (1500 mm) | 1600/2000 kg | 1650/2050 kg | 1750/2150 kg | 1900/2300 kg | |
| Distancia central (2000 mm) | 1750/2150 kg | 1800/2200 kg | 1900/2300 kg | 2050/2450 kg | |
| *** Accesorios estándar | |||||
| 3-Jaw y 4-Jaw | |||||
| Descanso y seguimiento estable | |||||
| Placa de cara | |||||
| Placa de conducción | |||||
| Dial de corte de hilo | |||||
| Toque longitudinal parada | |||||
| Lámpara de trabajo | |||||
| Sistema de refrigerante | |||||
| Protector de longitud completa | |||||
| Cinta de freno y freno | |||||
| Cambiar de marcha | |||||
| Centro muerto y manga central | |||||
| Pistola de petróleo | |||||
| Colas | |||||
| Una llave completa | |||||
| *** Accesorios opcionales | |||||
| Viaje rápido | |||||
| Centro en vivo | |||||
| Lecturas digitales (Sino) | |||||
| Conformidad CE (Guardia de Chuck y Guardia de Toolpost) | |||||
| Freno magnetoeléctrico | |||||
| Función de corte con cónico |
