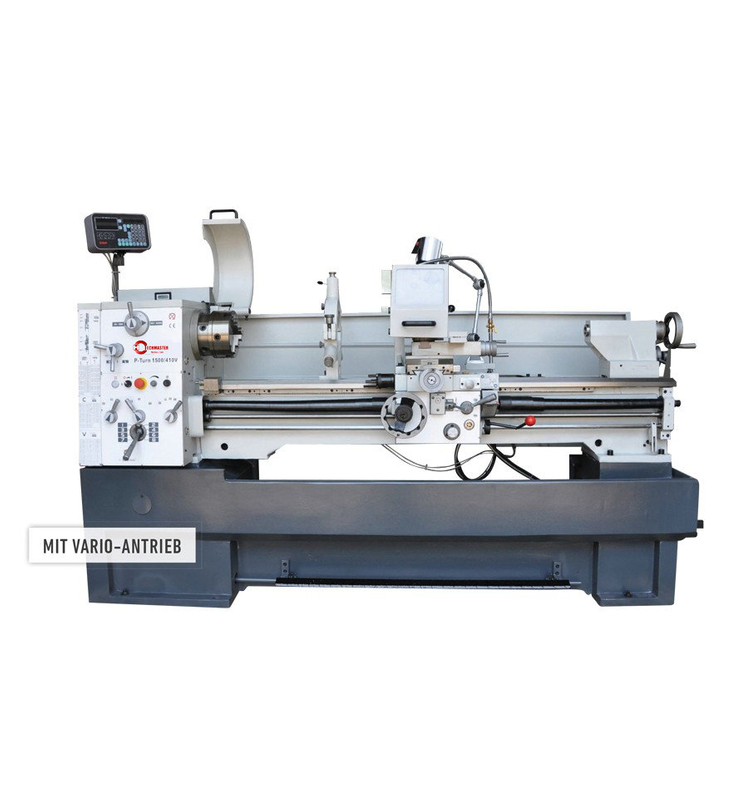

Vario Motor Lathe Turn 1500/410 Vario
| Cantidad: | |
|---|---|
| Technische Daten | |
| Spitzenweite /-höhe | 1500 /205 mm |
| DrehdurchMesser über Bett | 410 mm |
| DrehdurchMesser über Support | 255 mm |
| DrehdurchMesser über Brücke | 580 mm |
| Brückenlänge | 190 mm |
| Brückenbreite | 250 mm |
| Spindeldrehrehlen | L 30-550 H 550-3000 min |
| Spindelaufnahme / -konus | D1-6 / mk 6 |
| Spindelbohrung | 52 mm |
| Längsvorschübe | 0,05 - 1,7 mm/u |
| Quervorschübe | 0,025 - 0,85 mm/u |
| Max. Querschlittenweg | 210 mm |
| Max. Oberschlittenweg | 140 mm |
| Schwenkbereich oberschlitten | + / - 45 ° |
| Gewindeschneiden Metrisch | (39) 0,2 - 14 mm |
| Gewindeschneiden Whitworth | (45) 2 - 72 mm |
| Gewindeschneiden módulo | (18) 0,3 - 3,5 mm |
| Gewindeschneiden diametral | (21) 8 - 44 DP |
| Motorleistung / -Spannung | 5,5 kW / 400 V |
| Reitstockpinolenkonus | Mk 4 /50 mm |
| Abmessung | 2042 x 810 x 1350 mm |
| Gewicht | 1800 kg |
| Reitstockpinolenhub | 120 mm |
| Reitstockquerverstellung | + / - 13 mm |
