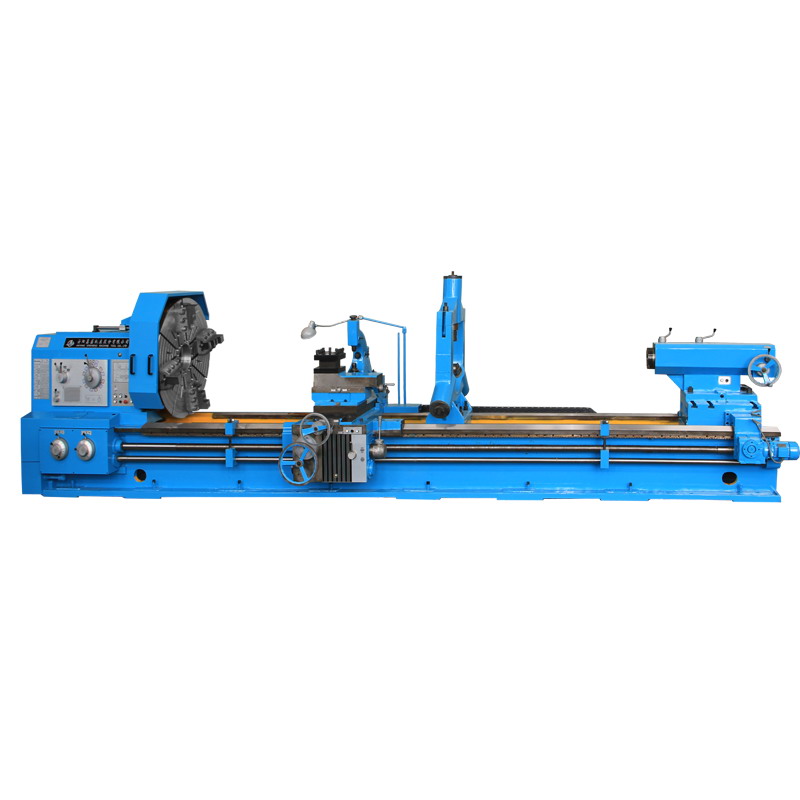

Swing Dia.1250 mm-1600 mm (10T) Diámetro de giro grande Tornio horizontal convencional de servicio pesado
| Cantidad: | |
|---|---|
Descripción de la máquina manual de 10t de servicio pesado ordinario
Esta serie de máquinas herramientas se utilizan principalmente para llevar a cabo todo tipo de trabajo de cambio, puede convertir todo tipo de partes del extremo, hilo cilíndrico, diámetro y métrico, hilo de pulgada, hilo de módulo, hilo de diámetro. Se puede usar en la torreta para cortar el cono solo, pero también se puede usar en el cuchillo con la alimentación vertical con el motor cónico largo. Además, también puede soportar la perforación, anidación, aburrido y otros procesos. La potencia de la máquina, la rigidez y pueden usar herramientas de corte de carburo para cortar roscas, para procesar una variedad de metales ferrosos y metales no ferrosos.
CW61125 / 10T es un producto de tipo base con un diámetro de giro máximo de 1250 mm.
CW61140 / 10T es el tipo de base de aumento de productos, el diámetro máximo de la cama es de 1400 mm.
CW61160 / 10t es un tamaño alto, el diámetro máximo del diámetro del lecho de 1600 mm。
| ARTÍCULO | UNIT | CW61125 | CW61140 | CW61160 |
| Capacidades | ||||
| Balancearse sobre la cama | mm | 1250 | 1400 | 1600 |
| Balancearse sobre el carruaje | mm | 865 | 1010 | 1210 |
| Max. Longitud de pieza de trabajo | mm | 3000 4000 5000 6000 8000 10000 12000 | ||
| Max. Longitud de rotación | mm | 2800 3800 4800 5800 7800 9800 11800 | ||
| Pan de guía | mm | 970 | ||
| Max. Fuerza de corte | N | 45000 | ||
| Máxo de peso de pieza de trabajo | kg | 10000 | ||
| HUSO | ||||
| Dia. De orificio del huso | mm | 130 | ||
| Agujero cónico de huso | Métrica140 | |||
| Rango de velocidades de huso | r/min | Forward: 3.15 ~ 315 ； Reversa: 3.5 ~ 291 | ||
| No. de velocidades del huso | Forzing: 21 ； Reversa: 12 | |||
| ALIMENTAR | ||||
| Longitudinal y cruzado | 56 | |||
| Rango de movimiento de alimentación | mm | longitudinal: 0.1 ~ 12 ； Cross: 0.05 ~ 6 ； SIIDE superior ： 0.025 ~ 3 | ||
| No. y rango de hilo métrico | 44 ； 1 ~ 120 | |||
| No. y rango de hilo de pulgadas | 31; 28 ~ 1/4 | |||
| No. y rango de hilo de módulos | 45; 0.5 ~ 60 | |||
| No. y rango de diámetro. hilo | 38; 1/2 ~ 56dp | |||
| TORRETA | ||||
| Max. | mm | 650 | ||
| Max. | mm | 300 | ||
| Sección de Shank de herramientas | mm | 45 （260x260） | ||
| Rango de swing de postes de herramientas | ° | ± 90 ° | ||
| Rápido de la publicación de la herramienta | mm/min | Longitudinal: 3740 ； Cruz: 1870 ； Diapositiva superior: 935 | ||
| Max. Trail de herramienta Post | mm | 2900 3900 4900 5900 7900 9900 11900 | ||
| Contragolimiento | ||||
| Dia. del contrapeso | mm | 220 | ||
| Viajes de la pluma de astro de cola | mm | 300 | ||
| Agujero cónico de la pluma de contraalm | Morse 6 | |||
| OTROS | ||||
| Potencia del motor principal | KW | 22 | ||
| Longitud | mm | 6020 7020 8020 9020 11020 13020 15020 | ||
| Ancho | mm | 1995 | ||
| Altura | mm | 2175 2325 2525 | ||
