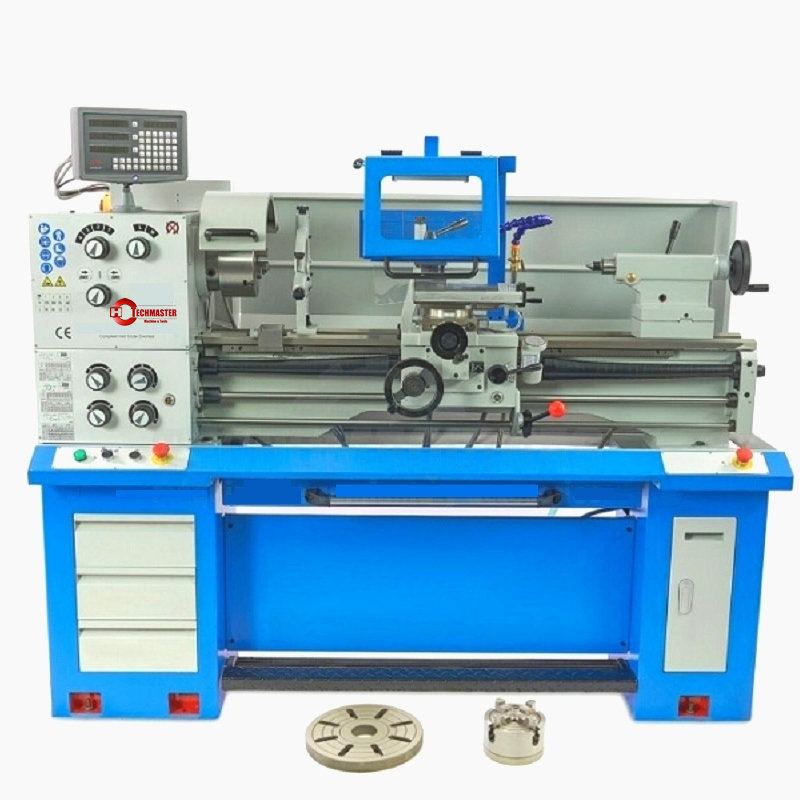

Un torno universal sólidamente construido, que ofrece una amplia gama de aplicaciones. Las características de este modelo incluyen el gran diámetro de giro de 360 mm y el orificio del huso de 52 mm. Su construcción (diseño, rendimiento, feeds, etc.) cubre todas las necesidades para fines de capacitación, así como para talleres de herramientas y talleres de reparación.
El lecho de máquina sólido en forma de prisma presenta refuerzos adicionales para mantener las vibraciones al mínimo
Diámetro de eje grande de 52 mm a la máquina Los diámetros grandes del eje son estándar
Ideal para el procesamiento de acero, materiales no ferrosos y plásticos
Puente extraíble permite mecanizar las piezas de trabajo con un gran diámetro

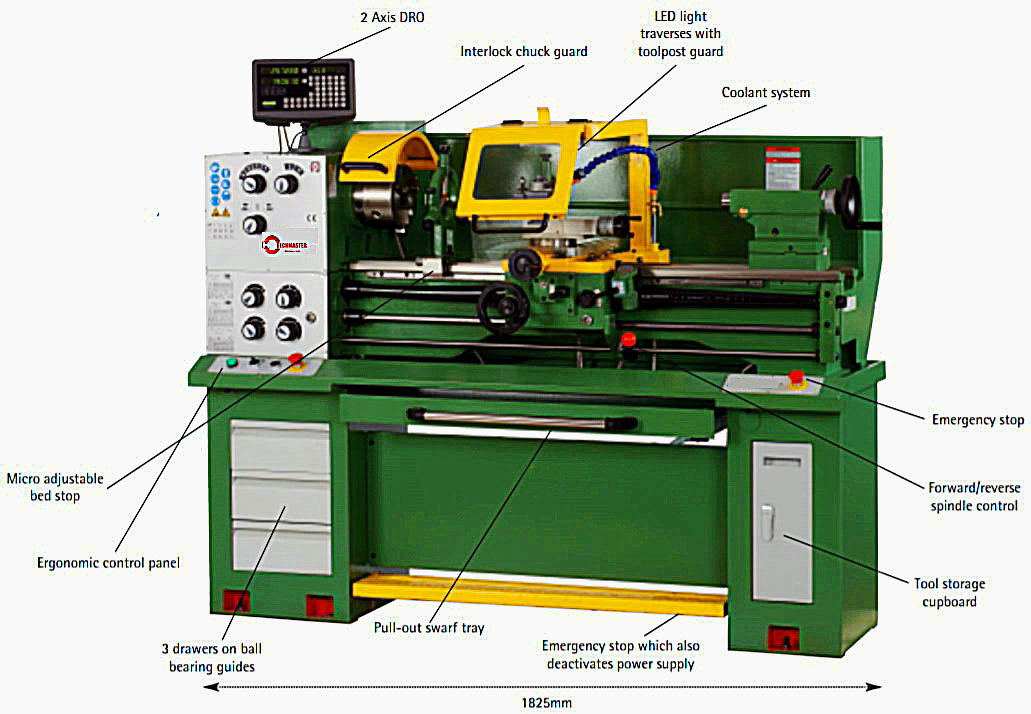

Los extractos de la bandeja de chips al frente, manteniendo los requisitos de espacio al mínimo

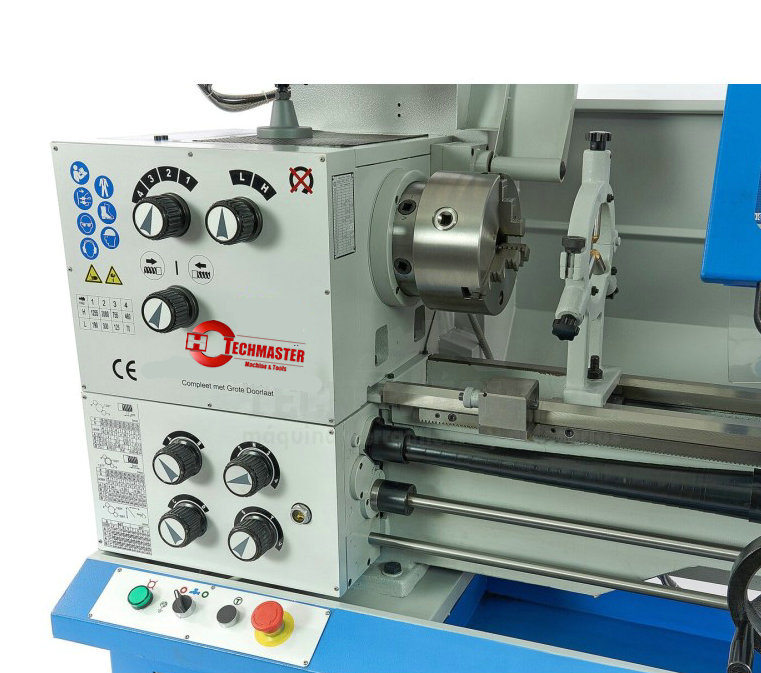

Claro de la velocidad de control de velocidad y alimentación de claro, operación suave y control preciso
El freno de pie electromagnético reduce el tiempo de inactividad
Ropa de cama de huso de última generación con rodamientos de bolas angulares de alta calidad
Cama de máquina de hierro fundido gris, inductivo endurecido y pulido
Alta concentricidad del huso (≤ 0,009 mm)
El huso endurecido y pulido corre en baño de aceite
El contrapalaje, el stock de husillo y todas las guías son ajustables
El rodante se puede ajustar ± 5 mm para girar con cónico
Distancia entre centros | 1000 mm |
Altura central | 180 mm |
Balancearse sobre la cama | 360 mm |
Balancearse sobre la brecha* | 502 mm |
Balancearse sobre la diapositiva | 220 mm |
Ancho de la cama | 185 mm |
Orificio del huso | 52 mm |
Accesorio de la nariz del huso | DIN 55029, D1-5 |
Rango de velocidad | (8) 70 - 2000 rpm |
Alimento longitudinal | (32) 0,052 - 1.392 mm/rev. |
Alimentación cruzada | (32) 0,014 - 0,380 mm/rev. |
Hilo métrico | (26) 0,4 - 7,0 mm |
Hilo de pulgada | (34) 4 - 56 hilos/1 ' |
Diámetro de la manga del contrapalaje | 42 mm |
Viajes de la manga del atalde | 100 mm |
Conta de la manga del atalde | Mt 4 |
Potencia de salida del motor s 1 100% | 1,5 kW (400 V) |
Entrada de energía del motor S 6 40% | 2,2 kW (400 V) |
Dimensión de la máquina (W x D x H) | 1825 x 750 x 1600 mm |
Peso aprox. | 575 kg |
* Longitud de la cama removible: 205 mm
