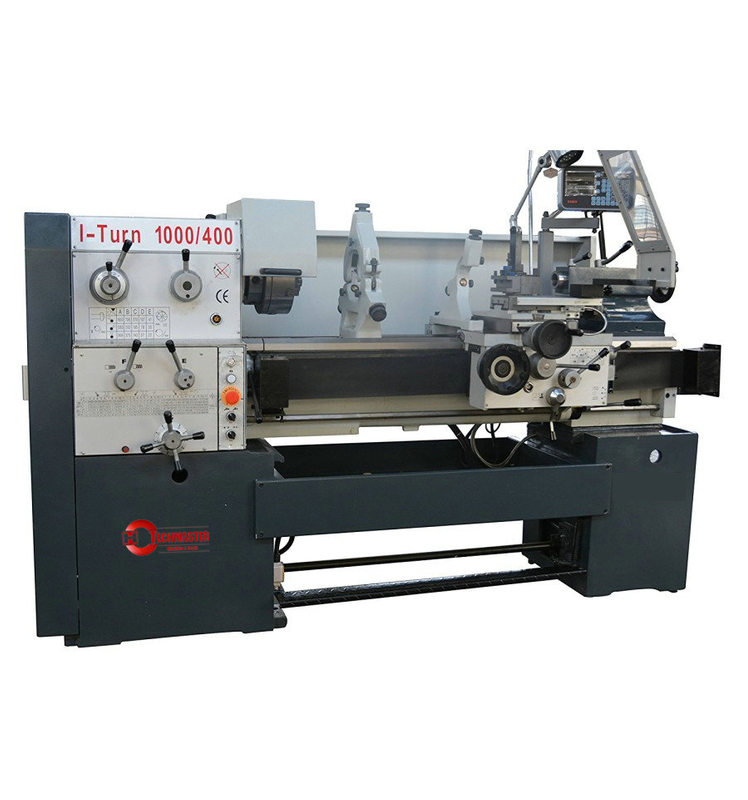

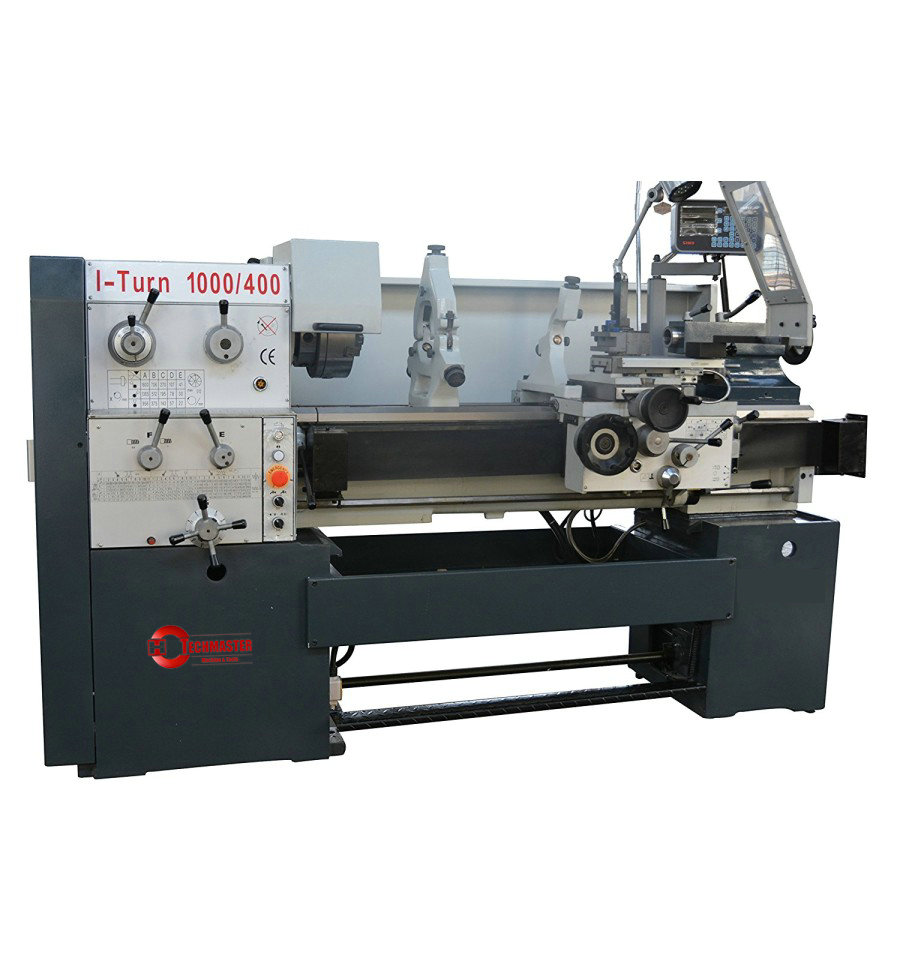

| Technische Daten | |
| Spitzenweite | 1000 |
| DrehdurchMesser über Bett | 400 mm |
| DrehdurchMesser über Support | 225 mm |
| DrehdurchMesser über Brücke | 530 mm |
| Brückenlänge | 320 mm |
| Bettbreite | 330 mm |
| Verfahrweg x-achse | 305 mm |
| Verfahrweg z-achse | 130 mm |
| Schwenkbereich oberschlitten | 360 mm |
| Spindeldrehrzahl | (15) 22-1800/min |
| Spindelbohrung | 65 |
| Spindelaufnahme | Camlock D1-6 |
| Spindelkonus | 5 |
| Vorschub x-achse | 0,036-2,019 mm/u |
| Vorschub z-achse | 0,072-4,038 mm/u |
| Gewindeschneiden, Metrisch | 0,5-28 mm |
| Gewindeschneiden, módulo | 0,5-3,5 mm |
| Gewindeschneiden, Witworth | 1 - 56 TPI |
| Gewindeschneiden, diametral | 8 - 56 dp |
| Reitstockpinolenkonus | Mk 5 /65 mm |
| Reitstockkonus | Mk 5 |
| Reitstockpinolenhub | 120 mm |
| Reitstockquerverstellung | +-5 |
| Motorleistung/-Spannung | 5,5 kW / 400 V, 50/60 Hz |
| Abmessung | 242 x 115 x 180 cm |
| Gewicht | 1500 kg |
