Características del torno de banco:
diseñados desde fundiciones de alto grado
v Camino de la cama Maneras de inducción Endurecido y en el
lecho de tierra
de tierra
y alimentación de enclavamiento longitudinal, suficiente
interruptor de cine de seguridad para la prueba de
prueba/hilo imperial disponible.

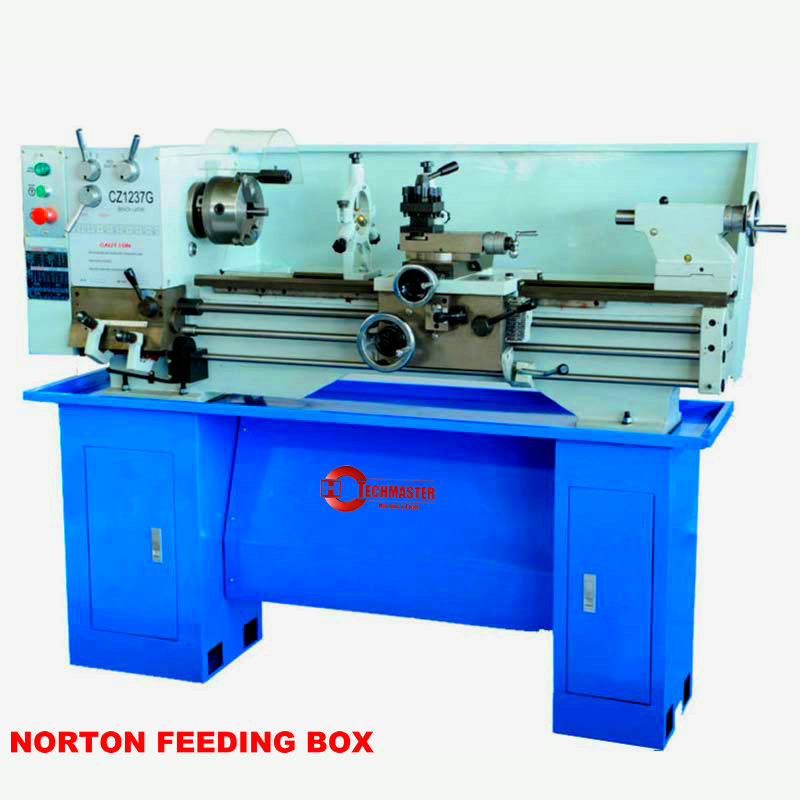

Caja de alimentación de Norton
Tornio de 305x940 mm
PRESUPUESTO:
ARTÍCULO | CZ1224G | CZ1237G | CZ1324G | Cz1337g | |
Balancearse sobre la cama | mm | φ305 | φ305 | φ330 | φ350 |
Balancearse sobre el carruaje | mm | φ173 | φ173 | φ195 | φ215 |
Balancearse sobre la brecha | mm | φ440 | φ440 | φ465 | φ485 |
Ancho de la cama | mm | 182 | 182 | 182 | 182 |
Distancia entre centros | mm | 530 | 940 | 530 | 940 |
Cón de husillo | Mt5 | Mt5 | Mt5 | Mt5 | |
Orificio del huso | mm | φ38 | φ38 | φ38 | φ38 |
Paso de velocidad | 9 | 9 | 9 | 9 | |
Rango de velocidad | rpm | 64 ~ 1500 | 64 ~ 1500 | 64 ~ 1500 | 64 ~ 1500 |
Hilo métrico | 15kinds (0.25 ~ 7.5 mm) | 15kinds (0.25 ~ 7.5 mm) | 15kinds (0.25 ~ 7.5 mm) | 15kinds (0.25 ~ 7.5 mm) | |
Hilo de pulgada | 40kinds (4 ~ 112t.pi) | 40kinds (4 ~ 112t.pi) | 40kinds (4 ~ 112t.pi) | 40kinds (4 ~ 112t.pi) | |
Rango de cantidad de alimentación | mm/r | 0.12 ~ 0.42 (0.0047 '~ 0.0165) | 0.12 ~ 0.42 (0.0047 '~ 0.0165) | 0.12 ~ 0.42 (0.0047 '~ 0.0165) | 0.12 ~ 0.42 (0.0047 '~ 0.0165 ') |
Diámetro del tornillo de plomo | mm | φ22 (7/8 ') | φ22 (7/8 ') | φ22 (7/8 ') | φ22 (7/8 ') |
Tornillo de plomo | 3 mm u 8t.pi | 3 mm u 8t.pi | 3 mm u 8t.pi | 3 mm u 8t.pi | |
Viaje de silla | mm | 510 | 850 | 510 | 850 |
Viaje cruzado | mm | 150 | 150 | 150 | 150 |
Viaje compuesto | mm | 90 | 90 | 90 | 90 |
Viaje de barril | mm | 100 | 100 | 100 | 100 |
Diámetro de barril | mm | φ32 | φ32 | φ32 | φ32 |
Conteador del centro | mm | Mt3 | Mt3 | Mt3 | Mt3 |
Potencia del motor | KW | 1.1 (1.5hp) | 1.1 (1.5hp) | 1.1 (1.5hp) | 1.1 (1.5hp) |
Motor para la alimentación del sistema de refrigerante | KW | 0.04 (0.055hp) | 0.04 (0.055hp) | 0.04 (0.055hp) | 0.04 (0.055hp) |
Máquina (L × W × H) | mm | 1420 × 750 × 760 | 1780 × 750 × 760 | 1420 × 750 × 760 | 1780 × 750 × 760 |
Soporte (izquierda) (L × W × H) | mm | 400 × 370 × 700 | 400 × 370 × 700 | 400 × 370 × 700 | 400 × 370 × 700 |
Stand (Right) (L × W × H) | mm | 300 × 370 × 700 | 300 × 370 × 700 | 300 × 370 × 700 | 300 × 370 × 700 |
Máquina | Kg | 380/430 | 395/445 | 382/432 | 400/450 |
Pararse | Kg |
