C6240ZX- EVS / C6246ZX -EVS
| Cantidad: | |
|---|---|
Características del producto del nuevo torno
| NO. | FABRICANTE | |
|
|
|
| Modelo de especificación. | | C6236ZX EVS | C6240ZX EVS | C6246ZX EVS | |
| | GH-1440ZX GH-1460ZX | GH-1640ZX GH-1660ZX | GH-1840ZX GH-1860ZX GH-1880ZX | ||
| 1 | Altura central | mm | 180 | 200 | 230 |
| 2 | Distancia central | mm | 1000 1500 | 1000 1500 | 1000 1500 2000 |
| 3 | Balancearse sobre la cama | mm | 360 | 400 | 460 |
| 4 | Balancearse sobre el carruaje | mm | 200 | 250 | 290 |
| 5 | Balancearse sobre la brecha | mm | 600 | 660 | 700 |
| 7 | Ancho de la cama | mm | 336 | 336 | 336 |
| 8 | Nariz de huso | | D8 | D8 | D8 |
| 9 | Orificio del huso | mm | Φ80 | Φ80 | Φ80 |
| 10 | Cón de husillo | | MT7 | MT7 | MT7 |
| 11 | Velocidad del huso | rpm | 40-400 200-2000R/min | 40-400 200-2000R/min | 40-400 200-2000R/min |
| 12 | Paso de velocidad del husillo | mm | 2 (sin paso) | 2 (sin paso) | 2 (sin paso) |
| 13 | Dia. De la manga del atalde | mm | Ø75 | Ø75 | Ø75 |
| 14 | Conta de la manga del atalde | mm | Mt4 | Mt4 | Mt5 |
| 15 | Alimento longitudinal | mm | 0.04-2.46 mm/r | 0.04-2.46 mm/r | 0.04-2.46 mm/r |
| 16 | Alimentos cruzados | mm | 0.02-1.23 mm/r | 0.02-1.23 mm/r | 0.02-1.23 mm/r |
| 7 | Hilos métricos | | 0.5-20 mm, 24 tipos | 0.5-20 mm, 24 tipos | 0.5-20 mm, 24 tipos |
| 18 | Hilos imperiales | | 72-1-5/8t.pi/61 tipos | 72-1-5/8t.pi/61 tipos | 72-1-5/8t.pi/61 tipos |
| 19 | Rango DP/no. | | 96-3 1/4 dp/45 | 96-3 1/4 dp/45 | 96-3 1/4 dp/45 |
| 20 | Rango de módulos/no. | | 0.25-10 MP/20 | 0.25-10 MP/20 | 0.25-10 MP/20 |
| 21 | Top Tlide Travel | mm | 100 | 100 | 100 |
| 22 | Viajes de deslizamiento cruzado | mm | 280 | 280 | 280 |
| 23 | Tamaño de vástago de herramientas | mm | 25 x 25 | 25 x 25 | 25 x 25 |
| 24 | Motor principal | KW | 7.5kw | 7.5kw | 7.5kw |
| 25 | Peso de la máquina (NW) | kg | 2250 2550 | 2300 2600 | 2350 2650 2900 |

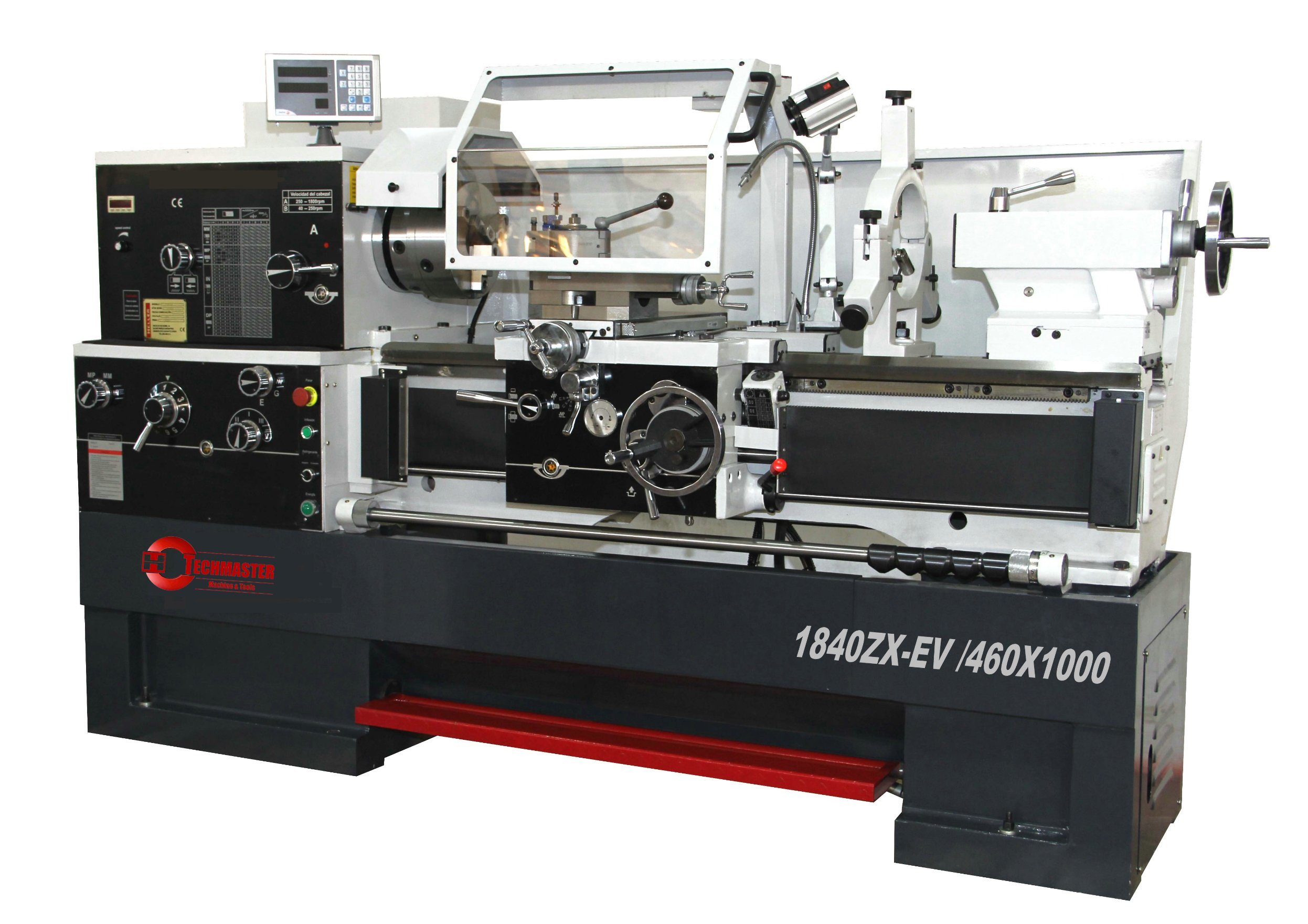

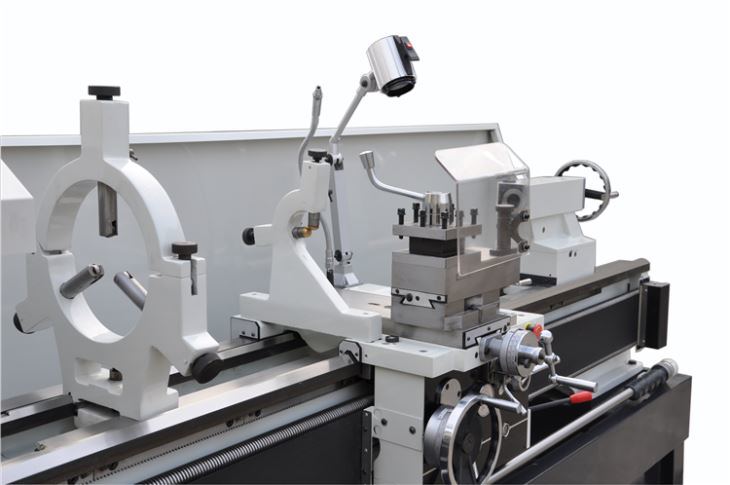

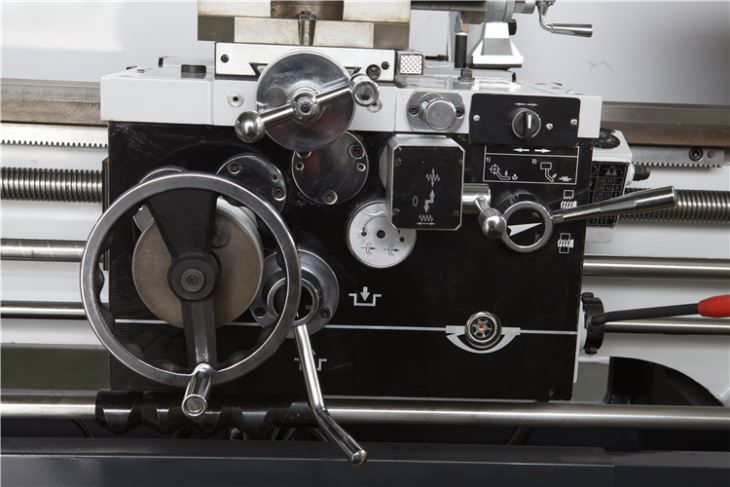

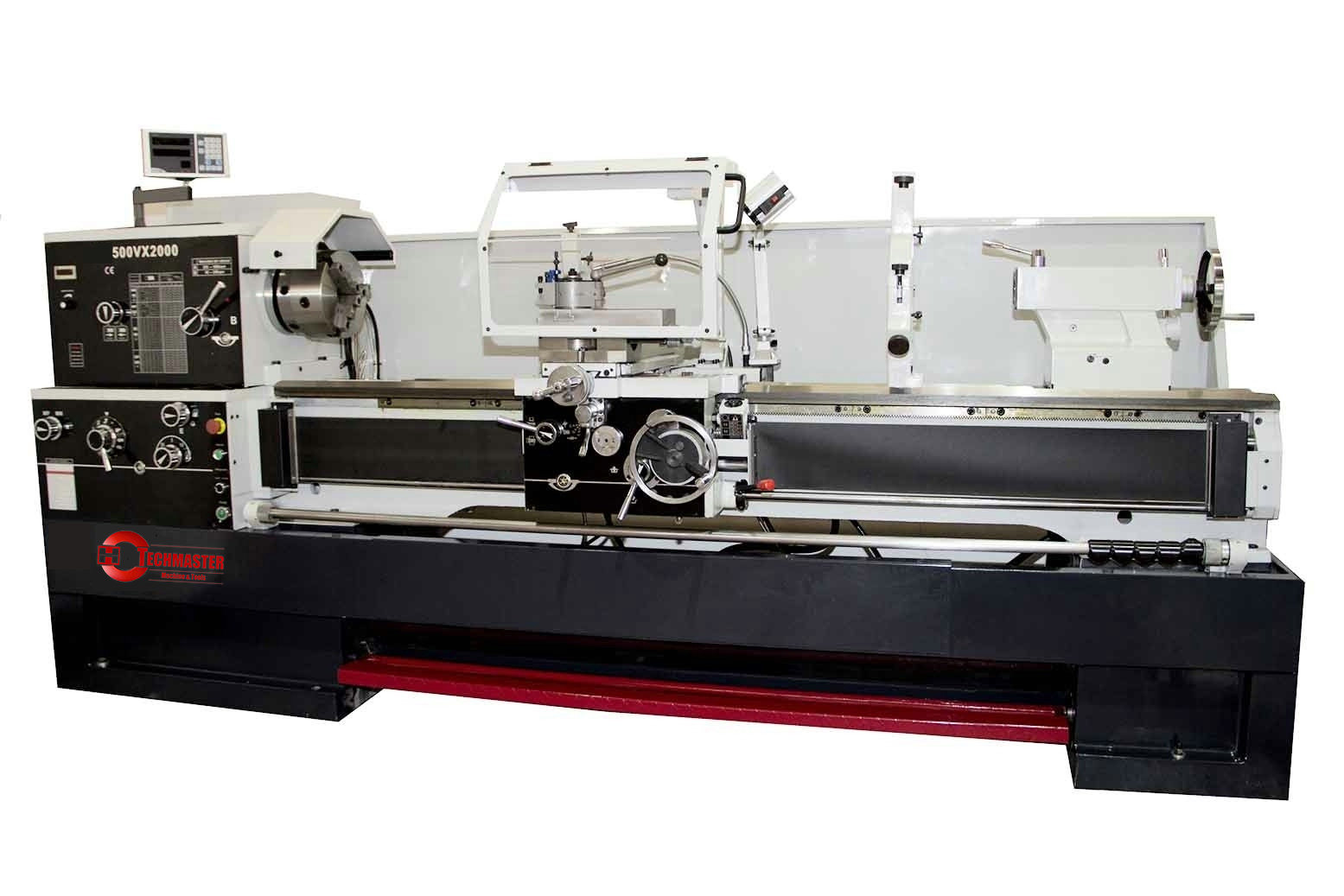

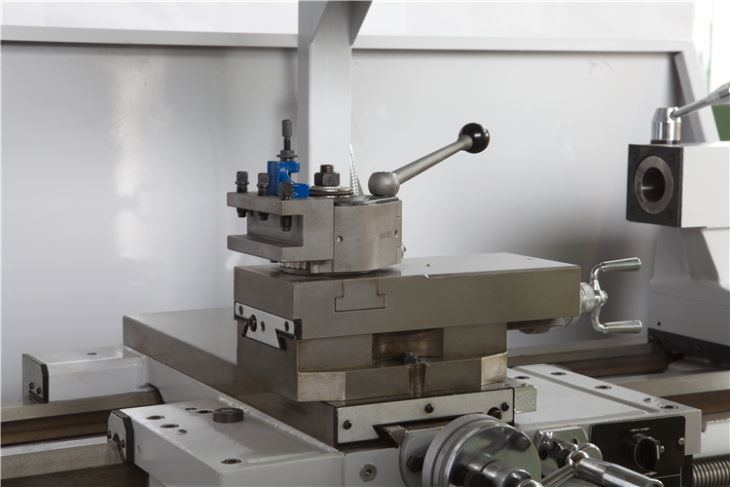

| Nota: | 1. Imágenes de la máquina solo como referencia, la estructura final está según los requisitos de los clientes. | ||||
| 2. Cubierta de Chuck, cubierta de tornillo de plomo, cubierta de postes de herramientas, QCT, DRO son opcionales | |||||
| 3. Las especificaciones anteriores dadas en este documento están sujetas a alteración sin previo aviso y, por lo tanto, sin ninguna obligación. | |||||
| | | ||||
