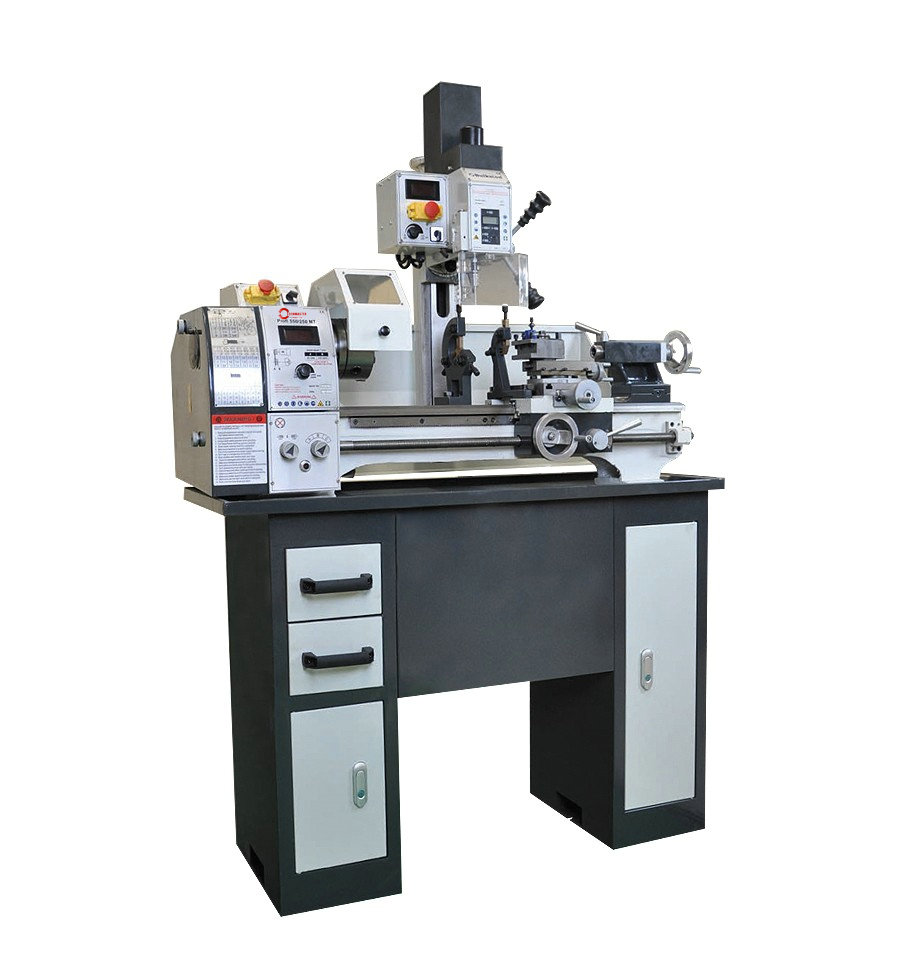

Universal dreh- und fräskombination profi 700 /280 mt
1 x Universal-Drehmaschine Profi 700 /280 Vario
1 x fräs- und bohreinheit bfb 20 vario
Die universal dreh- und fräskombination besteht aus der profi 700 /280 und einer fräs- und bohreinheit. Die ermöglicht moderne dreh-, fräs- und bohrtechnik en kombination mit wirtschaftlich günstiger bearbeitung von maschinen- und stahlbauteilen. Sie istens geeignet für die serienfertigung von kleinen bis mittelgroßen werkstücken. Die Profi 700 /280 ist Mit Einem Kräftigen 1000 vatios-motores Ausgestattet und bietet Maximale Drehgröße.
Der Bfb 20 Vario Ermöglicht Durch Digitale Bohrtiefenskala, Bohrungen en Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Rechts-/Linkslaufschaltung.
| Technische Daten der Profi 700/280 | |
| Spitzenweite /-höhe | 700 /140 mm |
| DrehdurchMesser über Bett | 280 mm |
| DrehdurchMesser über Schlitten | 165 mm |
| Maschinenbettbreite | 180 mm |
| Querschlittenweg | 140 mm |
| Oberschlittenweg | 70 mm |
| Max. Drehmeißelquerschnitt | 12 x 12 mm |
| Spindelaufnahme (Drehspindel) | Mk 4 |
| Spindelbohrung | 26 mm |
| DrehzahlBereich 1: Stufenlos | 50 - 1250 UPM |
| DrehzahlBereich 2: Stufenlos | 100 - 2500 UPM |
| | |
| Längsvorschübe | 0,07 - 0,20 mm/u |
| Gewindemaß Metrisch | 0,4 - 3,5 mm |
| Zollgewinde, Gänge G | 8-56 G/ ' |
| Pinolenaufnahme | Mk 2 |
| PinolendurchMesser | 30 mm |
| Pinolenweg | 80 mm |
| Motorleistung | 1000 W |
| Netzanschluss | 230 V, 50/60 Hz |
| Abmessung | 1400 x 700 x 600 mm |
| Gewicht | 190 kg |
| Technische Daten der BFB 20 Vario | |
| Bohrleistung stahl | 20 mm |
| Gewinde (Schneidleistung Stahl) | M 14 |
| Fräsleistung Planfräser | 63 mm |
| Fräsleistung schaftfräser | 16 mm |
| DrehzahlBereich 1/2 | 50 - 1.125 / 100 - 2.250 |
| Drehzahlstufen | estufenlos |
| Pinolenhub | 50 mm |
| Fräskopfhub | 380 mm |
| Fräskopf Schwenkbereich | + / - 90 ° |
| Motorleistung | 600 W |
| Netzanschluss | 230 V, 50/60 Hz |
| Höhe ab Maschinenbett | 830 mm |
| Gewicht | 60 kg |
| Spindelaufnahme | Mk 2 |
| Spindelausladung | 184 mm |
