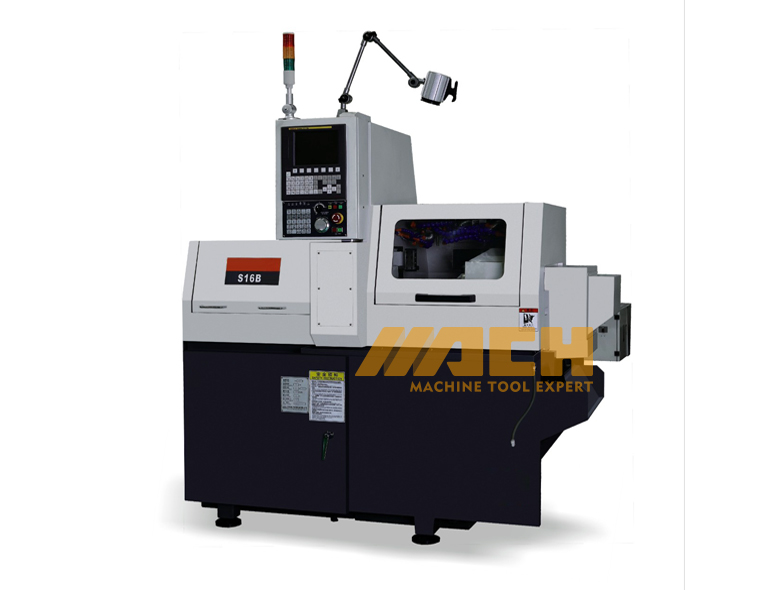

Modelo de torno CNC pequeño de alta precisión: S16
| Cantidad: | |
|---|---|
2. El eje principal incorporado, impulsado eléctricamente y refrigerado por aceite forzado, está habilitado con alta velocidad, bajo ruido y deformación térmica mínima.
3. Move en la pizca es sincronizada con el movimiento del eje para aplicaciones versátiles.
4.Con el posicionamiento de rotación del eje principal y el eje CS que se mantiene dentro de un límite de 0.00 grados y las herramientas eléctricas que se montan, el modelo S16 permite el proceso de perforación y fresado de precisión.
5. El conjunto de herramientas de fila, configurado electromecánicamente con arquitectura compacta, se puede operar con buena precisión.
6. Las carcasas integrales estructuradas enérgicamente, la máquina se considera la mejor solución para el mecanizado automatizado de componentes críticos de tamaño pequeño para aplicaciones en industrias como defensa, aeroespacial, electrodomésticos, hardware electrónico y fabricación de relojes.
| Modelo | S16 | |
| capacidad | Máx. Día del orificio del espín. | φ16 mm |
| Max. Longitud de rotación | 210 mm （ Guía fija Bush ） 80（ Guía rotativa Bush ） 45（ Alimentamiento de herramientas ） | |
| Max. Principal perforación del huso Dia. | Φ7.0 mm （ Er11 ） | |
| Max. Principal husillo de tapping. | M6 （ ER11 ） | |
| Max. Herramienta de potencia Dia. | Φ6.0 | |
| Max. Herramienta de potencia Dia. | Φ10 mm （ ER16 ） | |
| Max. Herramienta de potencia Tapping Dia. | M5 | |
| huso | Altura central | 1000 |
| Velocidad del huso principal | 200 ～ 10000Rev/min? Velocidad de Commann 6000 R/min | |
| Comando de velocidad | Código S + comando de 4 dígitos | |
| Motor del huso principal | motor bulit1.5/2.2kw | |
| Diámetro de orificio a través de los agujeros. | Φ17.0 mm | |
| huso de alimentación | Número de eje | 5axis |
| Velocidad de movimiento rápido | 24m/min | |
| Viaje z1axis | 220 | |
| X1axis viaje | 42 | |
| Y1axis viaje | 170 | |
| Especificaciones de torreta | Número de herramientas | |
| Afuera de diámetro. | 5 Estaciones | |
| Frente | 4 estaciones | |
| Herramientas eléctricas | 4 Estaciones ，Herramienta máxima Diaφ7.0 mm | |
| Especificaciones de la barra de herramientas | | |
| Afuera de diámetro. | □ 12 x 85 | |
| Frente | ER11T-ST20 × 70L | |
| Recoge las especificaciones de arbustos de Chuck y guía | arrojar | 3～16 |
| Guía fija, rotativa | 3～16 | |
| Corte de aceite | Volumen del tanque de aceite | 80.0L |
| Potencia del tanque de aceite | 0.18kw | |
| | Cortando variedad de aceite | Non Aqueus |
| Suministro de energía y otros | Capacidad de potencia | 11kva |
| Presión de aire y volumen | 0.4MP以上 ， 30nl/min | |
| Spacel de piso × W × H | 1640 × 1080 × 1700 | |
| Masa | 1700 kg | |
