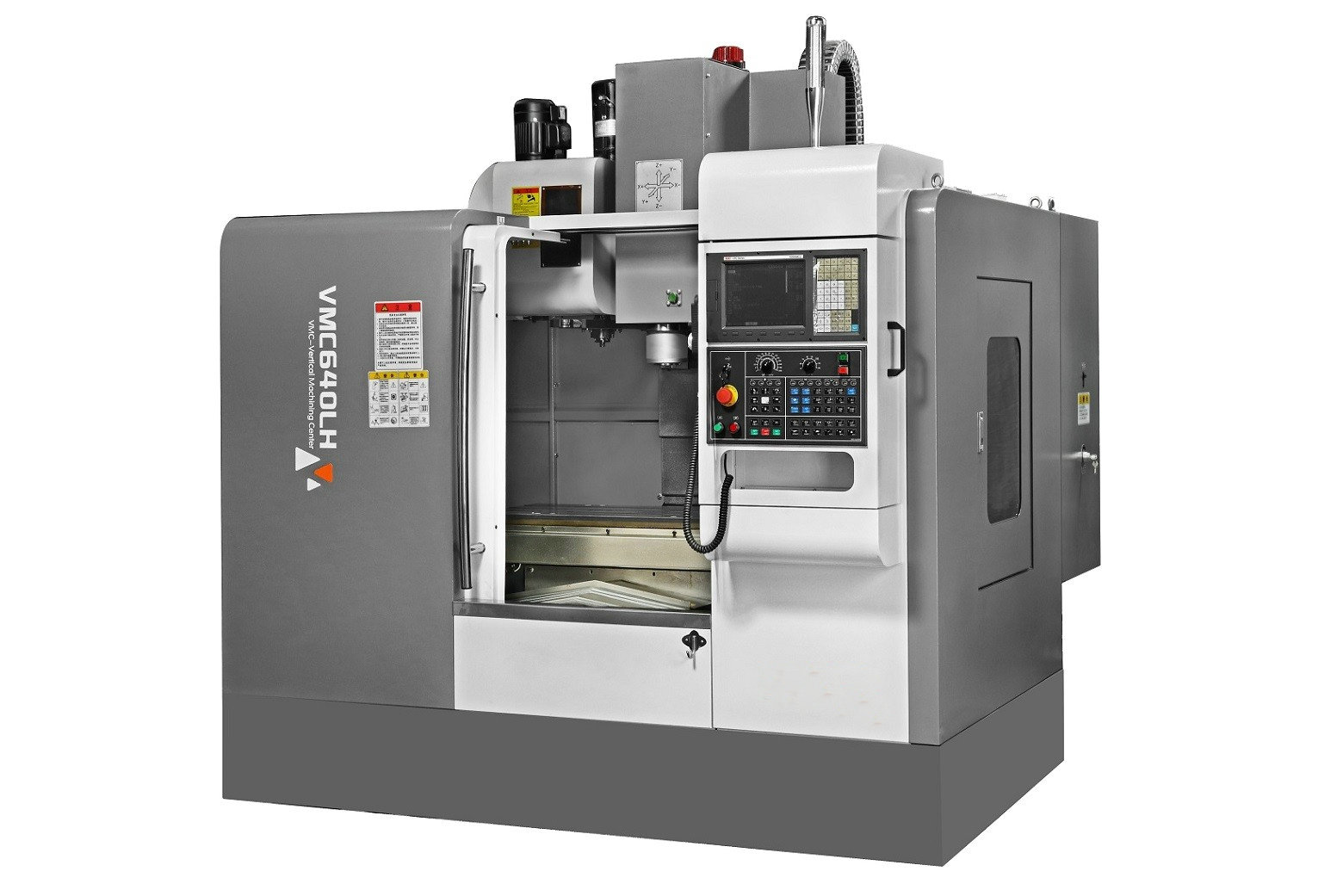

Estás aquí: Hogar » Productos » Máquina CNC » Fábrica CNC » VMC640LH Centro de mecanizado vertical

Descripción del Producto

Detalles de la máquina

Parámetros (sistema FanUC 0i MF, otros controles CNC opcionales)

CÓDIGO		ARTÍCULO					DETALLES
1		Mesa de trabajo （ Ancho × Longitud ）		mm			900 × 400
2		Tlots t		mm			3-18
3		Distancia entre las ranuras T		mm			100
4		Máx.		kg			350
VIAJAR
5		X eje		mm			640
6		Y eje		mm			400
7		Eje z		mm			500
8		Distancia de columna a centro de husillos		mm			476
9		Distancia desde la superficie de la mesa hasta la nariz del huso		mm			120-620
HUSO
10	Agujero del orificio del huso		BT40
11	Rango de velocidad del husillo		r/min		20-8000
12	La transmisión de la caja del huso		Tipo de cinturón
13	Modelo de motor principal		βii6/ 12000
14	Servo Main Motor Clased Power		KW			5.5
15	Servo main Motor 30Mins potencia		KW			7.5
16	Servo principal del motor del motor principal		Nuevo Méjico			26.3
17	Tipo de balance dinámico de parte del huso		G1
18	Precisión del huso		Fuera de la cara del husillo : 0.005 mm
			Runut radial del husillo : 0.007 mm cercano
Tamaño del soporte de herramientas
19	Estándar del soporte de herramientas		MSA403 BT40
20	Estándar de remaches		MSA403 P40T-1
ALIMENTAR
21	Modelo de motor de alimentación x/y		βisc 8/3000
22	X/Y Motor de alimentación Max. Velocidad		r/min			3000
23	Potencia nominal del motor de alimentación x/y		KW			1.2
24	Torque de salida nominal del motor de alimentación x/y		Nuevo Méjico			7
25	Modelo de motor de alimentación del eje z		βISC 22B/2000
26	Motor de alimentación del eje z Motor máximo de velocidad		r/min		2000
27	Z Potencia nominal del motor de alimentación		KW		2.5
28	Z Torque de salida del motor de alimentación Z		Nuevo Méjico		20
29	Tasa de alimentación x/y		m/min		30
30	Z tasa de alimentación		m/min		24
31	Cortar la velocidad de alimentación		mm/min		15000
Revista de herramientas
32		Modelo de revista Herramientas		MANIPULADOR
33		CAPACIDAD		pcs			16
34		Herramientas completas Diámetro de herramienta máxima		mm			Ф78
35		Diámetro de la herramienta vacía vecina		mm			Ф120
36		Max.Tools Peso permitido		kg			8
37		Max.Tools Longitud permitida		mm			220
38		Tiempo de cambio de herramienta		s			3.5
39		Cambio de cambio de herramienta		Reenviar/reversión
Fuente de energía
40		Capacidad eléctrica de la máquina		Kva			20
41		Tasa de flujo de la bomba de enfriamiento		L/min			40
42		Aire comprimido a máquina		kg			6～8
43		Requisito de energía		380V ± 10% 50Hz
Requisito ambiental
44		Requisito de temperatura ambiental		0℃ ～ 40 ℃
45		Humedad relativa		20% ～ 80%
Tamaño de la máquina
46		Dimensión de la máquina		mm			2200 × 2100 × 2600
47		Peso de la máquina		kg			3700
48		Escudo de máquinas					Protección completa
EXACTITUD
49		Precisión de posición x/y/z		mm			± 0.010
50		Precisión de reaposición X/Y/Z		mm			± 0.005

OTROS
Forma de deslizamiento de movimiento lineal x/y/z	Separación de agua de aceite
Pre-tensión para el tornillo de pelota	SPINDL E SELLA DE AIRE
Rígido	Sistema de lubricación automática
Sistema de enfriamiento de la pieza de trabajo	Interfaz rs232
M30 Sistema automático de apagado	Pistola de aire de polvo de soplado portátil
Intercambiador de calor del gabinete eléctrico	Generador de pulso manual
En todo el escudo de protección	Pernos de anclaje y almohadillas
