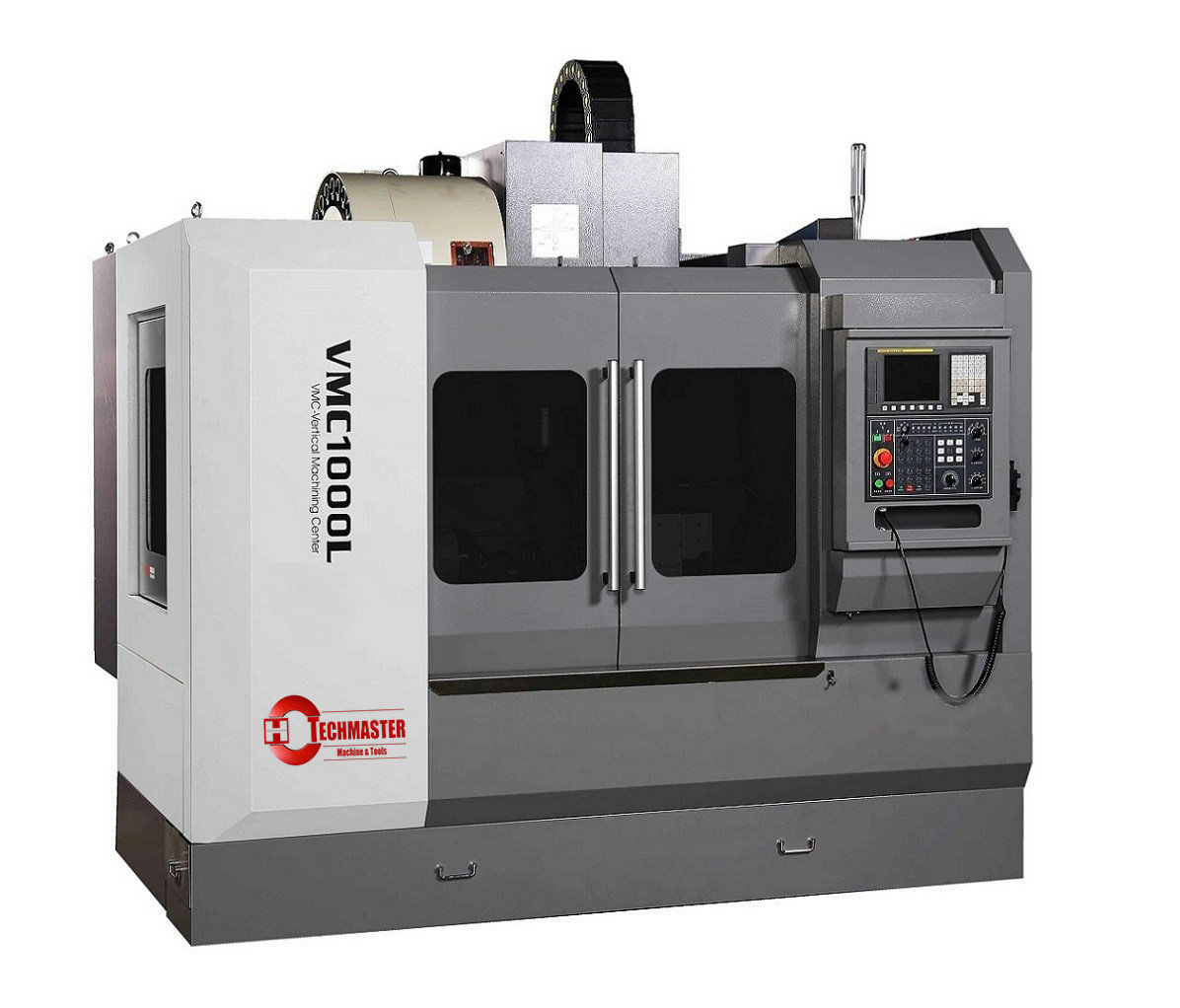

Usted está aquí: Hogar » Productos » Máquina CNC » Fábrica CNC » Centro de mecanizado vertical VMC1000L

Descripción del Producto

Descripción general del producto

Este centro de mecanizado vertical de la serie adopta la estructura móvil de la tabla de deslizamiento cruzado y la guía de deslizamiento, que se aplica principalmente en el procesamiento de las partes complicadas de mediana y pequeña escala. Aplicar el sistema de ingeniería sin computeria (CAE) para terminar la estructura optimizada y mejorar la confiabilidad de la máquina herramienta de la máquina herramienta, y el método de elementos finitos (FEM) para tomar el análisis científico y la optimización de la estructura de diseño, lo que puede garantizar la rigidez y la estabilidad de la herramienta de la máquina integral. como fresado, perforación, expansión, aburrido, tapping y fresado de perfil al momento de la sujeción. Es adecuado para el procesamiento de piezas con alta precisión, procedimiento multipado y forma complicada. Es la instalación clave en las industrias de maquinaria general, moho, aviación, energía y tráfico.

Características de la máquina

1. Los componentes principales de la máquina aplican el mejor hierro fundido gris que son de buena resistencia a los choques. Todos los elenco se han realizado con el tratamiento con envejecimiento dos veces, para eliminar las tensiones residuales internas. Para que nuestra máquina pueda funcionar con alta rigidez y buena resistencia a los choques para un corte pesado y un corte intermitente.

2. Los componentes clave están diseñados con el software CAD, de esta manera, la estructura óptima puede analizarse mediante la computadora, lo que garantiza la buena intensidad, rigidez y estabilidad térmica.

3. La cara articular de los componentes se pule manualmente, lo que garantiza el área de contacto efectiva.

Máquina P Arámetro (sistema FanUC OI MF, otro control CNC opcional)

CÓDIGO	ARTÍCULO		DETALLES
1	Mesa de trabajo (ancho × longitud)	mm	500 × 1200
2	Tlots t	mm	5-18
3	Distancia entre las ranuras T	mm	100
4	Máx.	kg	600
VIAJAR
5	X eje	mm	1000
6	Y eje	mm	500
7	Eje z	mm	600
8	Distancia de columna a centro de husillos	mm	572
9	Distancia desde la superficie de la mesa hasta la nariz del huso	mm	120-720
HUSO
10	Agujero del orificio del huso	BT40
11	Rango de velocidad del husillo	r/min	20-8000
12	Modelo de motor principal	βii8/ 12000
13	Servo Main Motor Clased Power	KW	7.5
14	Servo Main Motor 30 minutos	KW	11
15	Servo principal del motor del motor principal	Nuevo Méjico	35.8
16	Tipo de balance dinámico de parte del huso	G1
17	Precisión del huso	Firora del husillo :: 0.005 mm
17	Precisión del huso	Runut radial del husillo: 0.007 mm cercano
Tamaño del soporte de herramientas
18	Estándar del soporte de herramientas	MSA403 BT40
19	Estándar de remaches	MSA403 P40T-1
ALIMENTAR
20	Modelo de motor de alimentación x/y	βISC 12/3000
21	X/Y Motor de alimentación Max. Velocidad	r/min	3000
22	Potencia nominal del motor de alimentación x/y	KW	1.8
23	Torque de salida nominal del motor de alimentación x/y	Nuevo Méjico	11
24	Modelo de motor de alimentación del eje z	βISC 22B/2000
25	Motor de alimentación del eje z Motor máximo de velocidad	r/min	2000
26	Z Potencia nominal del motor de alimentación	KW	2.5
27	Z Torque de salida del motor de alimentación Z	Nuevo Méjico	20
28	Tasa de alimentación x/y	m/min	32/32
29	Z tasa de alimentación	m/min	32
30	Cortar la velocidad de alimentación	mm/min	12000
Revista Herramientas
31	Modelo de revista Herramientas	MANIPULADOR
32	CAPACIDAD	pcs	24
33	Herramientas completas Diámetro de herramienta máxima	mm	78
34	Diámetro de la herramienta vacía vecina	mm	120
35	Max.Tools Peso permitido	kg	8
36	Max.Tools Longitud permitida	mm	300
37	Tiempo de cambio de herramienta	s	5
38	Cambio de cambio de herramienta	Reenviar/reversión
Fuente de energía
39	Capacidad eléctrica de la máquina	Kva	20
40	Tasa de flujo de la bomba de enfriamiento	L/min	40
41	Aire comprimido a máquina	kg	6 ~ 8
42	Requisito de energía	380V ± 10% 50Hz
Requisito ambiental
43	Requisito de temperatura ambiental	0ºC ~ 40ºC
44	Humedad relativa	20%~ 80%
Tamaño de la máquina
45	Dimensión de la máquina	mm	3080 × 2320 × 2700
46	Peso de la máquina	kg	5000
47	Escudo de máquinas		Protección completa
EXACTITUD
48	Precisión de posición x/y/z	mm	± 0.010
49	Precisión de reaposición X/Y/Z	mm	± 0.005
OTROS
50	Modelos Guide Way	Forma de diapositiva lineal x/y/z
51	Tipo de transportador de chips	FRENTE
52	Separación de agua de aceite	Tipo de máquina Separación de aceite de aceite
53	LIMPIO	Pistola de aire manual
54	Tipo de golpe	Puncheo frontal del huso
55	Proteger el huso	Protección de cortina de aire
