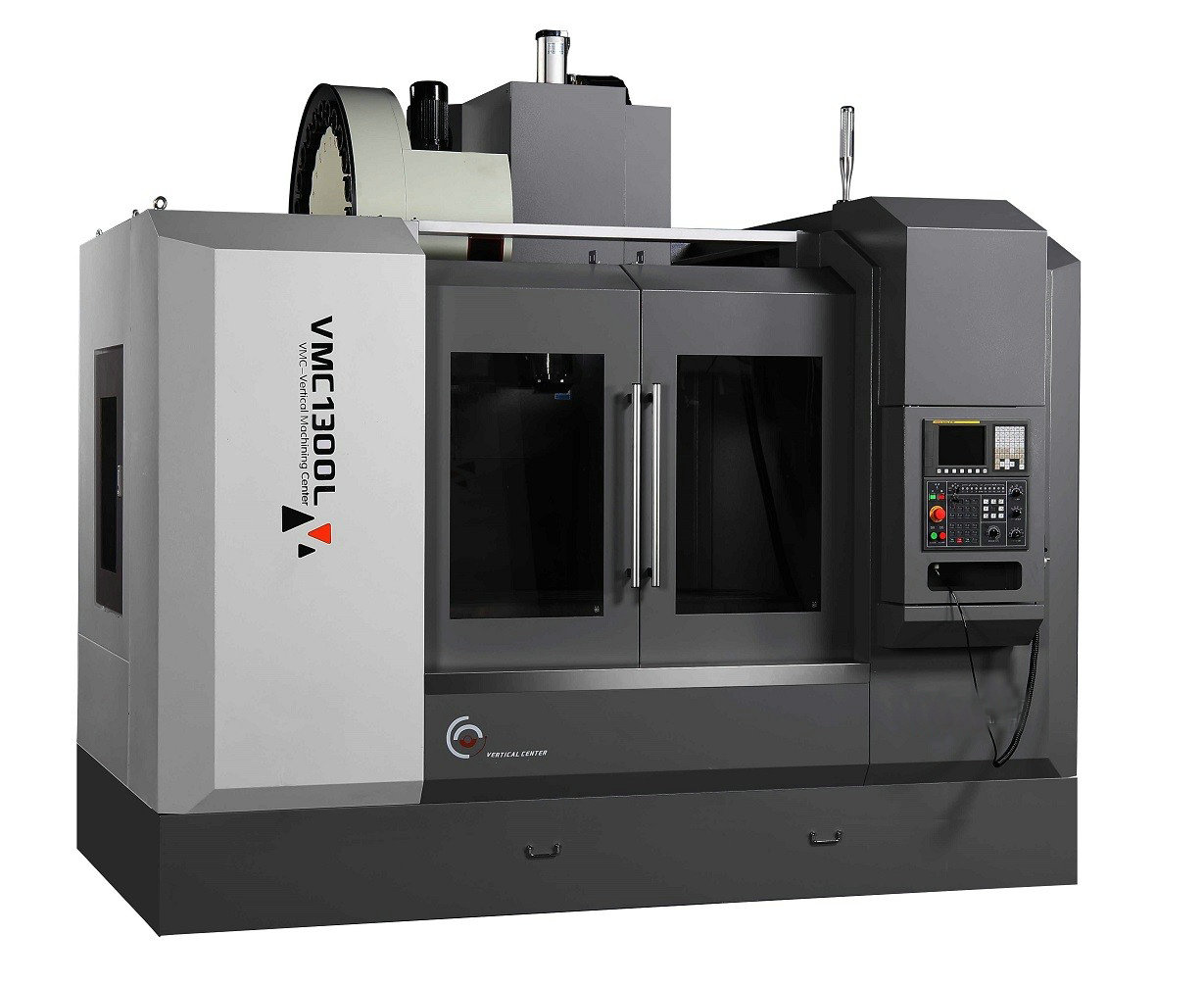

Estás aquí: Hogar » Productos » Máquina CNC » Fábrica CNC » Centro de mecanizado vertical VMC1300L

Descripción del Producto

Descripción general del producto

Este centro de mecanizado vertical de la serie adopta la estructura móvil de la mesa deslizante cruzada y la guía de deslizamiento, que se aplica principalmente en el procesamiento de la escala media y pequeña.

Partes complicadas. Aplicar el sistema de ingeniería sin informática (CAE) para terminar el

Diseño de estructura optimizado y mejore la confiabilidad de la máquina herramienta y el método de elementos finitos (FEM) para tomar el análisis científico y la optimización de la estructura de diseño,

que puede garantizar la rigidez y estabilidad de toda la estructura de la máquina .

En una hora de sujeción. Es adecuado para el procesamiento de piezas con alta precisión,
procedimiento multipado y forma complicada. Es la instalación clave en las industrias de maquinaria general, moho, aviación, energía y tráfico.

Características de la máquina

1. Los componentes principales de la máquina aplican el mejor hierro fundido gris fino que son de buena resistencia a los choques. Todos los elenco se han realizado con el tratamiento con envejecimiento dos veces, para eliminar las tensiones residuales internas. Para que nuestra máquina pueda funcionar con alta rigidez y buena

Resistencia al choque para un corte pesado y corte intermitente.
2. Los componentes clave están diseñados con el software CAD, de esta manera, la estructura óptima se puede analizar mediante la computadora, lo que garantiza la buena intensidad, rigidez y térmica

estabilidad.

3. La cara articular de los componentes se pule manualmente, lo que garantiza el
área de contacto efectiva.

Máquina P arámetro

CÓDIGO	ARTÍCULO		DETALLES
1	Mesa de trabajo （Ancho × Longitud）	mm	700 × 1400
2	Tlots t	mm	5-18
3	Distancia entre las ranuras T	mm	115
4	Máx.	kg	1000
VIAJAR
5	X eje	mm	1300
6	Y eje	mm	700
7	Eje z	mm	700
8	Distancia de columna a centro de husillos	mm	775
9	Distancia desde la superficie de la mesa hasta la nariz del huso	mm
9			BT50: 103-803
HUSO
10	Agujero del orificio del huso	BT50
11	Rango de velocidad del husillo	r/min	20-8000
12	Modelo de motor principal	βii12/10000
13	Servo Main Motor Clased Power	KW	11
14	Servo Main Motor 30 minutos	KW	15
15	Servo principal del motor del motor principal	Nuevo Méjico	52.5
16	Tipo de balance dinámico de parte del huso	G1
17	Precisión del huso	Firora del husillo :: 0.005 mm
17	Precisión del huso	Runut radial del husillo: 0.007 mm cercano
Tamaño del soporte de herramientas
18	Estándar del soporte de herramientas	MSA403 BT50
19	Estándar de remaches	MSA403 P50T-1
ALIMENTAR
20	Modelo de motor de alimentación x/y	βISC 22/2000
21	X/Y Motor de alimentación Max. Velocidad	r/min	2000
22	Potencia nominal del motor de alimentación x/y	KW	2.5
23	Torque de salida nominal del motor de alimentación x/y	Nuevo Méjico	20
24	Modelo de motor de alimentación del eje z	βISC 22B/2000
25	Motor de alimentación del eje z Motor máximo de velocidad	r/min	2000
26	Z Potencia nominal del motor de alimentación	KW	2.5
27	Z Torque de salida del motor de alimentación Z	Nuevo Méjico	20
28	Tasa de alimentación x/y	m/min	20/20
29	Z tasa de alimentación	m/min	15
30	Cortar la velocidad de alimentación	mm/min	6000
Revista Herramientas
31	Modelo de revista Herramientas	MANIPULADOR
32	CAPACIDAD	Pcs	24
33	Herramientas completas Diámetro de herramienta máxima	mm	Ф112
34	Diámetro de la herramienta vacía vecina	mm	Ф200
35	Max.Tools Peso permitido	kg	18
36	Max.Tools Longitud permitida	mm	300
37	Tiempo de cambio de herramienta	s	5
38	Cambio de cambio de herramienta	Reenviar/reversión
Fuente de energía
39	Capacidad eléctrica de la máquina	Kva	20
40	Tasa de flujo de la bomba de enfriamiento	L/min	40
41	Aire comprimido a máquina	kg	6～8
42	Requisito de energía	380V ± 10% 50Hz
Requisito ambiental
43	Requisito de temperatura ambiental	0 ℃ ～ 40 ℃
44	Humedad relativa	20% ～ 80%
Tamaño de la máquina
45	Dimensión de la máquina	mm	3330 × 2880 × 2850
46	Peso de la máquina	kg	10000
47	Escudo de máquinas		Protección completa
EXACTITUD
48	Precisión de posición x/y/z	mm	± 0.010
49	Precisión de reaposición X/Y/Z	mm	± 0.005
OTROS
50	Modelos Guide Way	XY Roller Lineal, Z Boxtype
51	Tipo de transportador de chips	FRENTE
52	Separación de agua de aceite	Tipo de máquina Separación de aceite de aceite
53	LIMPIO	Pistola de aire manual
54	Tipo de golpe	Puncheo frontal del huso
