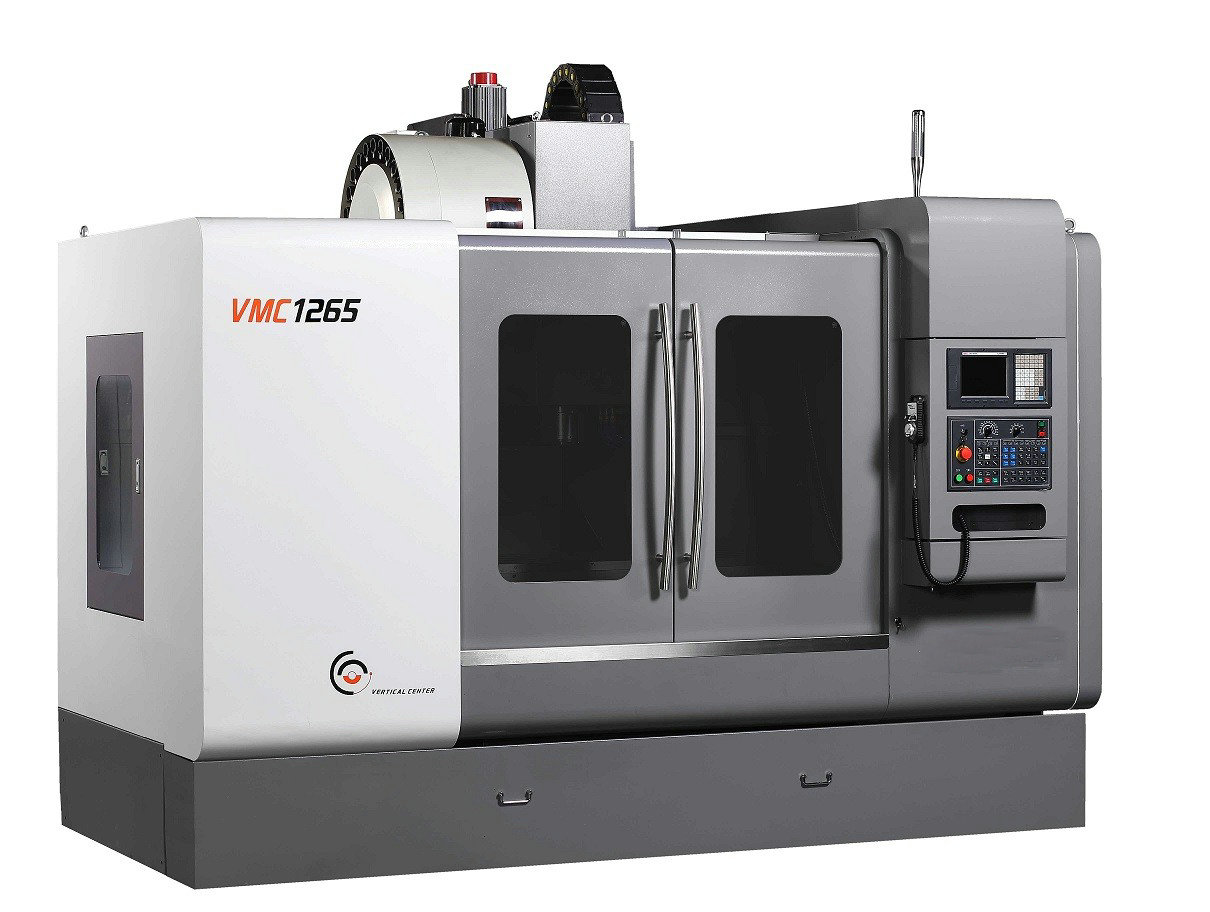

Descripción del Producto

Descripción general del producto

Este centro de mecanizado vertical de la serie adopta la estructura móvil de la tabla de deslizamiento cruzado y la guía de deslizamiento, que se aplica principalmente en el procesamiento de partes complicadas a mediana y pequeña escala. Aplicar el sistema de ingeniería (CAE) de Computersided para terminar la estructura optimizada y mejorar la confiabilidad de la máquina herramienta, y el método de elementos finitos (FEM) para tomar el análisis científico y la optimización de la estructura de diseño, lo que puede garantizar la rigidez y la estabilidad de la herramienta de la máquina completa . fresado, perforación, expansión, aburrido, tapping y molienda de perfil al mismo tiempo de sujeción. Es adecuado para el procesamiento de piezas con alta precisión, procedimiento multipado y forma complicada. Es la instalación clave en las industrias de maquinaria general, moho, aviación, energía y tráfico.

Características de la máquina

1. Los componentes principales de la máquina aplican el mejor hierro fundido gris fino que son de buena resistencia a los choques. Todos los elenco se han realizado con el tratamiento con envejecimiento dos veces, para eliminar las tensiones residuales internas. Para que nuestra máquina pueda funcionar con alta rigidez y buena

Resistencia al choque para un corte pesado y corte intermitente.
2. Los componentes clave están diseñados con el software CAD, de esta manera, la estructura óptima se puede analizar mediante la computadora, lo que garantiza la buena intensidad, rigidez y térmica

estabilidad.

3. La cara articular de los componentes se pule manualmente, lo que garantiza el
área de contacto efectiva.

Máquina P arámetro

CÓDIGO	ARTÍCULO			DETALLES
1	Equipo			Centro de mecanizado vertical
2	Fábrica			Sino Machinery Co., Ltd
3	Modelo			VMC1265
Presupuesto
4	Tamaño de la tabla （L × W）			1400 × 650 mm
5	Máx.			1000 kg
6	Viajes: x			1200 mm
7	Y			650 mm
8	Z			665 mm
9	Precisión geométrica			JB/T8771.2-1998
10	Estándar de precisión de ubicación			JB/T8771.4-1998
11	Positionai precisión			± 0.012 mm
12	Resolución de reposicionamiento			± 0.008 mm
13	Ejes de control （x 、 y 、 z）			3 eje
14	Potencia del motor del husillo			11kW/15 kW
15	Cón de husillo			BT50
16	Máx. Velocidad del espín			6000 rpm
17	Tipo de unidad (eje)			Tipo de cinturón
18	Distancia de la nariz del huso a la mesa de trabajo mm			115-780 mm
19	Distancia desde el centro del huso hasta Colum MM			700 mm
20	Alimentación rápida （x/y/z eje）			15/15/12/min
21	Corte de velocidad de alimentación （x/y/z eje）			0-6000 mm/min
22	Tipo de unidad （x/y/z eje）			Servo
23	Camino guía			Tipo de caja
24	Potencia de la máquina			20kva
25	Cubierta protectora			en general
26	Equilibrio de piezas del husillo			Balance dinámico G1
27	T Slots (No. × Ancho × Pitch)			5 × 18 × 125
28	Caudal de refrigerante			40L/min
Condición de trabajo del equipo
29	compresión de aire			0.5-0.7MPA
30	Solicitud de energía			AC380V ± 10% 50Hz
31	Solicitud de temperatura			5 ℃～+40 ℃
32	Humedad de trabajo			20 ～ 80%
33	Dimensión （L × W × H） mm			3300 × 2700 × 3000 mm
34	Peso de la máquina			9000 kg
35	Pulverización de máquinas			Estándar
Motor
Motor de husillo		Modelo		βii 12/10000
		Max.speed		6000 r/min
		Potencia nominal		11 kW
		Sobrecarga de 30 minutos		15 kW
		Torque de salida nominal		52.5 nm
Motor de alimentación		INCÓGNITA/ Y	Modelo	βis C 22/2000
			Max.speed	2000 r/min
			Potencia nominal	2.5 kW
			Torque de salida nominal	20 nm
		Z	Modelo	βis C 22b/ 2000
			Max.speed	2000 r/min
			Potencia nominal	2.5 kW
			Torque de salida nominal	20 nm
