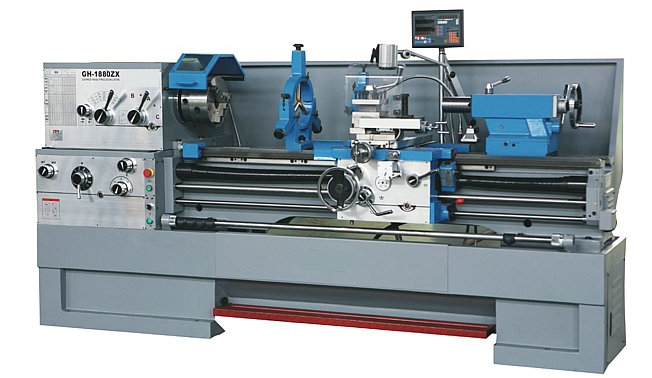

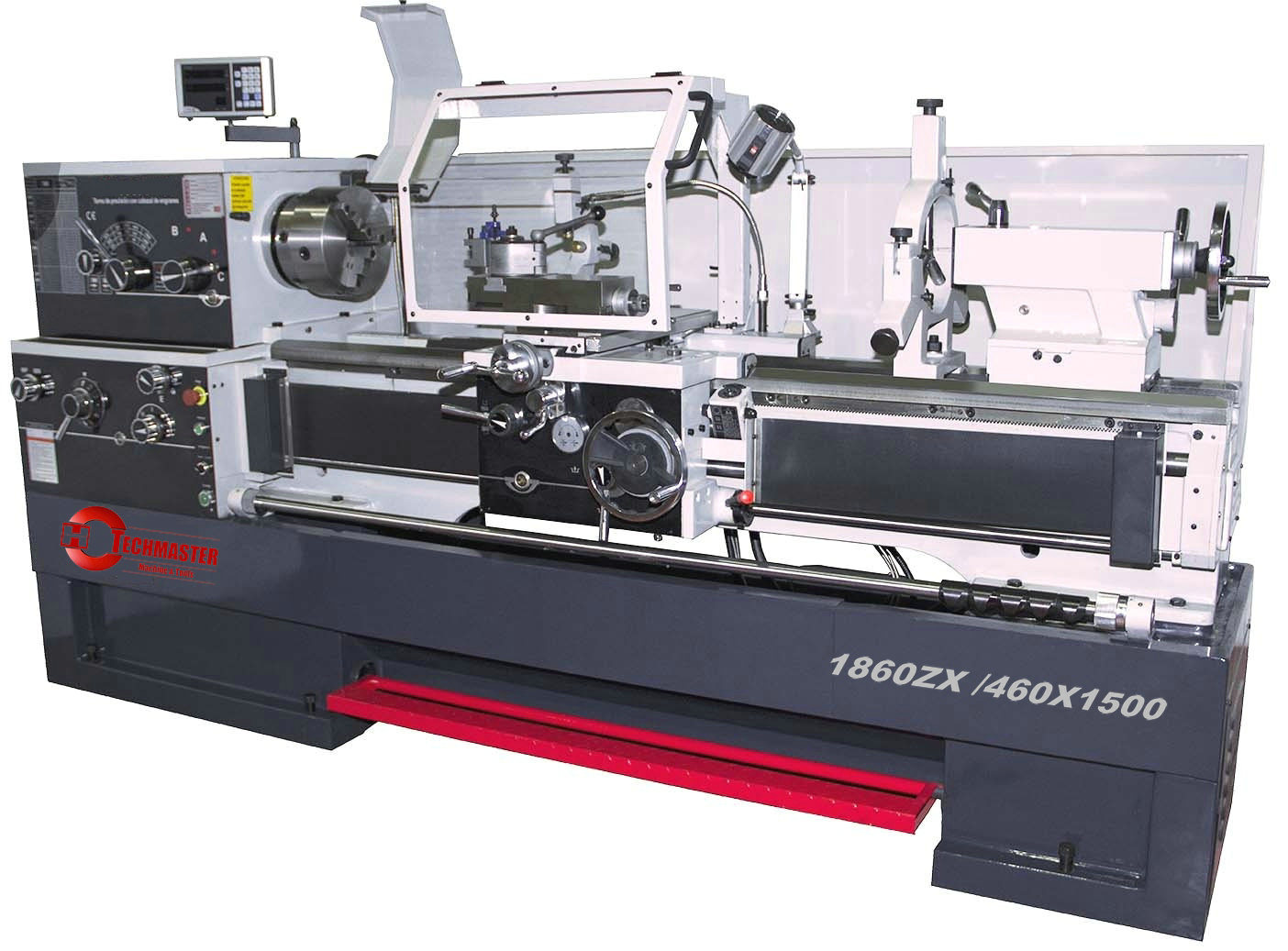

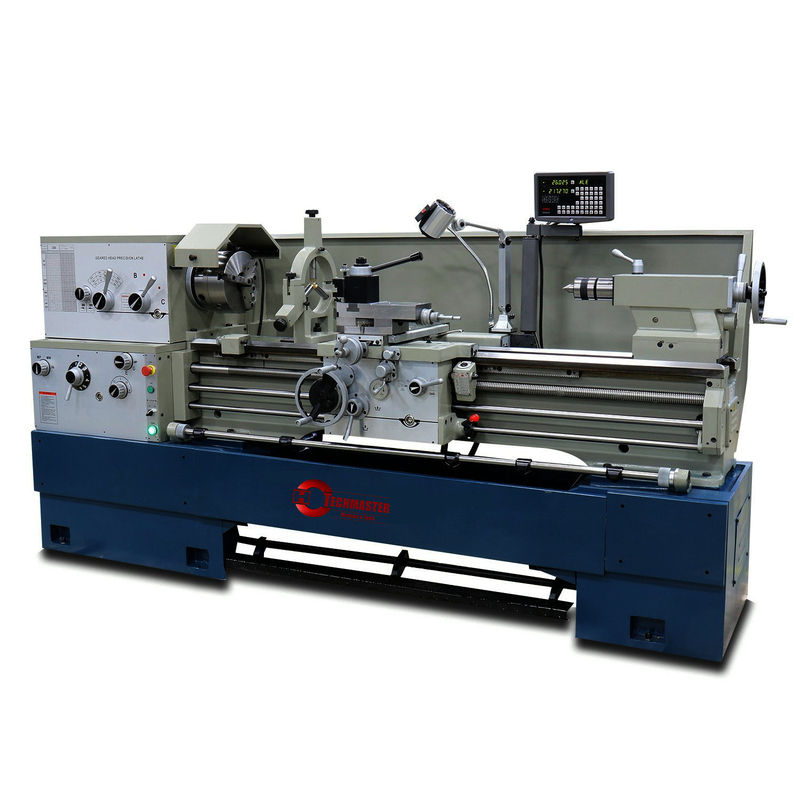

Lathe de lecho de brecha grande de diámetro C6236ZX-C6240ZX-C6246ZX

Aplicaciones de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH18880ZX TIENTO

GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH18880ZX Velocidad Precisión Manual de giro La máquina herramienta es ideal para mecanizar las superficies internas, externas y cilíndricas, así como otras superficies rotativas. Es adecuado para cortar varios hilos métricos, Whitworth; y el giro, la cara, la perforación, la perforación, la escarcha y el broche convencional también están disponibles.



Características de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH18880ZX TIENTO DE TIENTO

1. La superficie de las formas del lecho del torno de giro es la frecuencia supersónica endurecida y el suelo de precisión;

2. Engranajes endurecidos y en la caja de engranajes. El diseño de la unidad de torno de giro principal está optimizado y los engranajes en el cabezal son terrenos de precisión. La caja de engranajes permite cortar una serie de hilos sin cambiar los engranajes. Equipo principal, de alimentación y delantal lubricado permanentemente;

3. El ruido de la velocidad de precisión manual del torno es bajo y su sonido es agradable de escuchar;

4. El tamaño del orificio del huso del torno de torno es de φ80mm. El sistema de husillo es rico en rigidez y precisión;

5. No hay vibración al girar con una fuerte profundidad de corte de 10 mm;

6. No hay necesidad de cambiar en marcha. El torno de corte pesado puede convertir aproximadamente 200 tipos de hilos métricos, Whitworth, módulos y DP, incluidos hilos especiales de Whitworth, como 7-1/2, 9-1/2,10-1/2, 11, 11-1/2, 13, 13-1/2,19,27t.pi. Y hilos de tubería;

7. Un dispositivo de parada automático se utiliza en el torno de giro del manual de precisión ZX para realizar una parada automática para el mecanizado de una pieza de trabajo de cierta longitud, que es segura y confiable; Guía de transporte Turcite-B recubierto. Lubricación central para el transporte;

8. Un pedal o dispositivo de frenado electromagnético detiene la máquina del torno de manera rápida y efectiva;

9. Control de trote del huso, operación de la mano derecha e izquierda; Guías ajustables sin jugar a través de V-thess;

10. Ajuste transversal del contraproducción para cortes con cónicos. Manga de contrapista y rueda manual con escala de precisión ajustable;



C6236ZX, C6240ZX, C6246ZX Velocidad de precisión Manual de giro puede ser seleccionable por el usuario disponible:

Tornillo de plomo métrico, tornillo de plomo de Whitworth, cajas de placa de rueda izquierda o derecha, todo tipo de voltaje y frecuencia del motor principal;

Modelo		C6236ZX		C6240ZX		C6246ZX
		GH1460ZX	GH1440ZX	GH1660ZX	GH1640ZX	GH1880ZX	GH1860ZX		GH1840ZX
Max. Longitud de la pieza de trabajo		1500 mm (60 '')	1000 mm (40 '')	1500 mm (60 '')	1000 mm (40 '')	2000 mm (80 ')	1500 mm (60 '')		1000 mm (40 '')
Max. balancearse	De la cama	Φ360 mm (14 ')		Φ410 mm (16 ')		Φ460 mm (18 ')
	Sobre el transporte	Φ200 mm (7-2/3 ')		Φ250 mm (10 ')		Φ290 mm (10-4/5 ')
	En la brecha	Φ600 mm (23-5/8 ')		Φ660 mm (26 ')		Φ700 mm (27-1/2 ')
Longitud de brecha efectiva		200 mm (8 ')
Ancho de la cama		336 mm (13 '')
Capacidad de descanso estable		12 mm ~ 178 mm (0.47 '' ~ 7 '')
Capacidad de seguir reposo		15 mm ~ 90 mm (0.59 '' ~ 3.54 '')
Huso	Orificio del huso	Φ80 mm (3- 1/ 8 ')
	Conpero	MT-7 (MT-5)
	Puerto del husillo: camlock	D1-6
	Número de velocidad	12 pasos
	Rango de velocidad	42-1800 rpm		42-1800 rpm o 25-1800 rpm
Corte de hilo		Rango métrico/No		Rango de Whitworth	Rango DP/No	Rango de módulos/No
		0.5 ~ 20 mm /24		72 ~ 1 5/ 8TPI / 61	96 ~ 3 1/ 4dp / 45	0.25 ~ 10mp /20
Gama de alimentos	Longitudinal	0.04 ~ 2.46 mm/r (0.0015 '~ 0.0913 '/r)
	Cruz	0.02 ~ 1.23 mm/r (0.0005 '~ 0.0365 '/r)
Manga	Diámetro exterior	Φ75 mm (3 ')
	Conpero	MT-4		MT-4		MT-5
	Max. atravesar	130 mm (5 ')
Viaje máximo de descanso compuesto		100 mm (4 ')
Max Viaje de la diapositiva cruzada		280 mm (11 ')
Tamaño de herramienta máxima (W x H)		25x25 mm (1''X1 '')
Potencia del motor principal (velocidad doble)		5.5kW / 7.5hp
Dimensiones generales (L x W x H)		2810/2310x1000x1255 mm (111 ''/91''X39''X49 '')		3300/2810/2310x1000x1275 mm (130 ''/111 ''/91''X39''X50 '')		3320/2810/2310x1100x1295 mm (131 ''/111 ''/91''X4'''X51 '')
Peso neto (kg)		2550 kg	2250 kg	2600 kg	2300 kg	2900 kg		2650 kg	2350 kg
Entrada de potencia principal (230V)		8800W/S 6-40%
Potencia principal (230V)		5600W/s1 100

Accesorios estándar de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX Manual de precisión Tornio de giro

1. 3-Jaw φ250 mm (10 ') Chuck;         2. 4-Jaw φ300mm (12 ') Chuck;

3. Descansa constante: 20-180 mm;                      4. Sigue reposo: 12-90 mm;

5. placa de cara;                                                              6. Sistema de refrigerante;

7. Trabajar luz;                                                             8. Caja de herramientas;



Accesorios opcionales de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX Manual de precisión Tornio de giro

1. Adjunto de giro cónico;                     2. Guardia de tornillo de plomo, Guardia de Chuck;

3. Post de herramienta de cambio rápido;                            4. 2 eje o 3 eje DRO;
