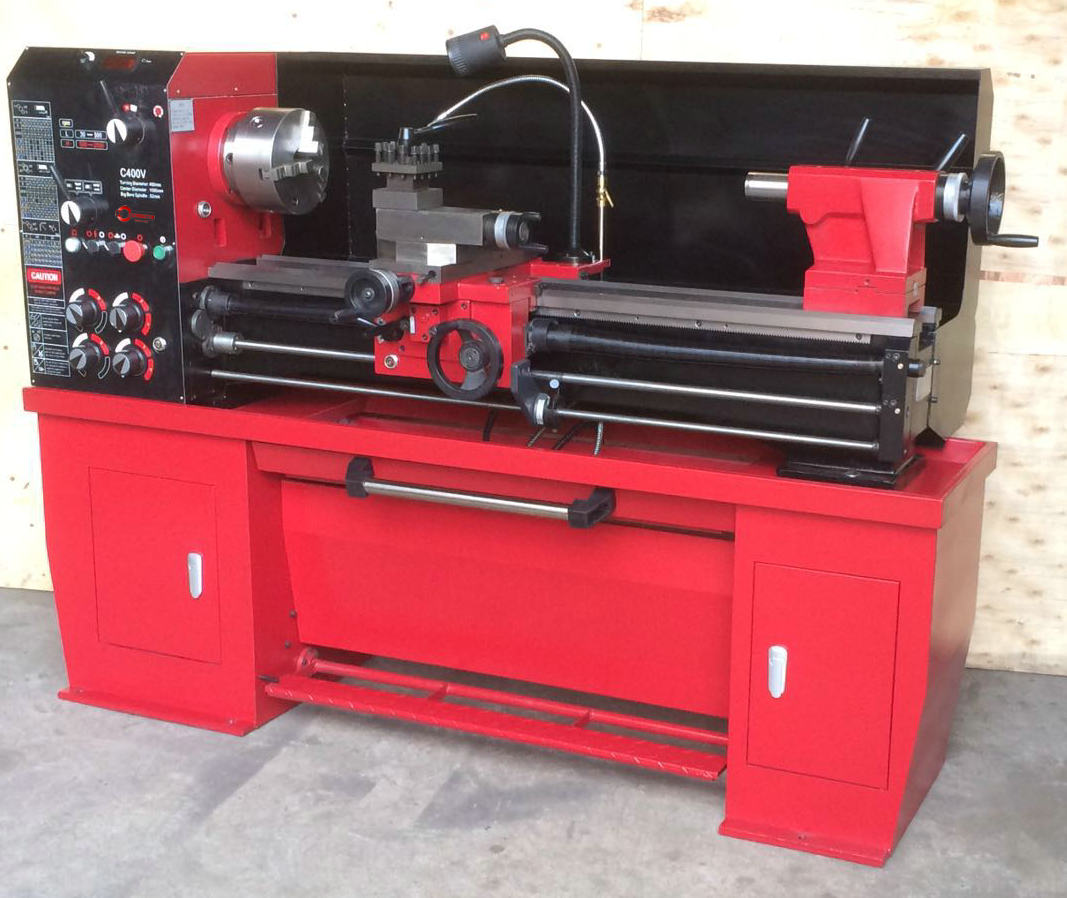

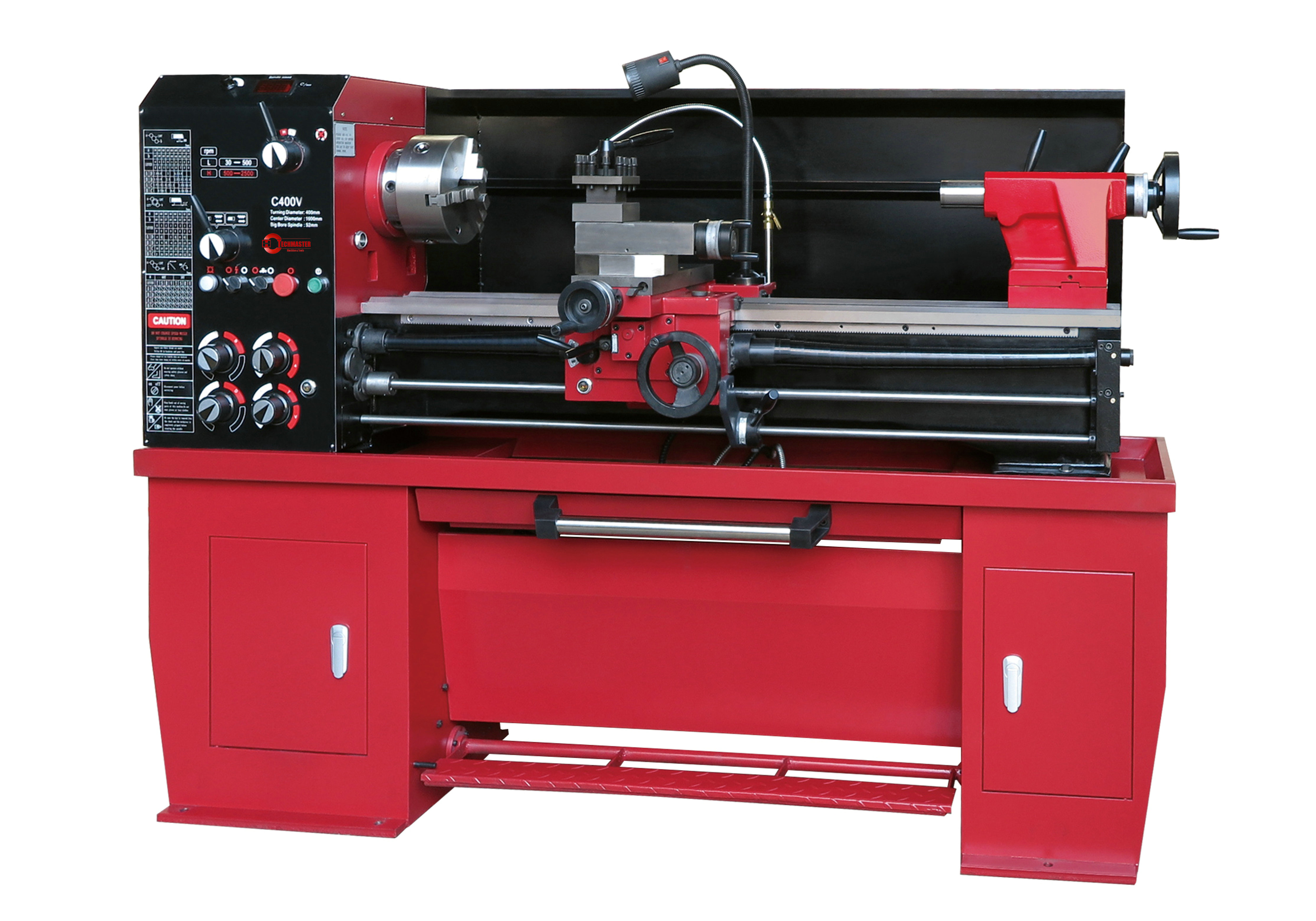

C400V-1000 ALTHE PRECISON DE ALTA VELOCIDAD
| Cantidad: | |
|---|---|
Piso de precisión de pie de pie construido a un estándar muy alto
Camino de hierro fundido profundamente webbado con toboganes endurecidos de inducción e inducción
El Speed Max. llega a 2500R.PM
Hilos métricos e imperiales cortando
Puntos diametrales DP/DP, MP/MP
| C400V-1000 ALTHE PRECISON DE ALTA VELOCIDAD | ||
|---|---|---|
| Nombre del proyecto | Contenido del proyecto | Parámetro |
| CAPACIDAD | Balancearse sobre la cama | 400 mm |
| Balancearse sobre la diapositiva | 248 mm | |
| Altura central | 200 mm | |
| Admite entre | 1000 mm | |
| Ancho de la cama | 205 mm | |
| Longitud de la cama | 1655 mm | |
| Cabezal | Orificio del huso | 52 mm |
| Nariz de huso | D1-5 | |
| Cón de agujero del huso en la nariz, en la manga | Mt#6 / Mt#4 | |
| Número de velocidades | Velocidad variable | |
| Rango de velocidades | 30-2500R.PM | |
| Carro y compuesto | Ancho de deslizamiento cruzado | 140 mm |
| Viajes de deslizamiento cruzado | 208 mm | |
| Ancho de descanso compuesto | 82 mm | |
| Viaje de descanso compuesto | 92 mm | |
| Diámetro del tornillo de plomo | 22 mm | |
| Rosca de tornillo de plomo | 2.5 mm | |
| Diámetro de la barra de alimentación | 15 mm | |
| Herramienta de corte máx. sección | 16 mm x 16 mm | |
| Hilos y alimentos | Puntos de hilos imperiales | 34 Nos.4-56 TPI |
| Puntos métricos de hilos | 26 Nos.0.4-7 mm | |
| Hilos Puntos diametrales | 36 Nos.8-112 DP | |
| Puntos del módulo de hilos | 23 Nos.0.25-3 MP | |
| Alimentos longitudinales imperiales | 0.002 '-0.548 '/Rev. （32NOS） | |
| Métrica de alimentación longitudinal | 0.052-1.392 mm/ Rev. （32NOS） | |
| Cross Slide alimenta imperial | 0.0007 '-0.0187 '/Rev. （32NOS） | |
| La diapositiva cruzada alimenta la métrica | 0.014-0.380 mm/ Rev. （32NOS） | |
| Contragolimiento | Diámetro de la pluma | 42 mm (1 21/32 ') (No.4 Mt) |
| Quill viajes | 114 mm (4 1/2 ') (No.4 Mt) | |
| Pluma | No.4 Mt | |
| Poner por encima | 10 mm （± 3/8 '） | |
| MOTOR | Para motor principal | 3 hp, 3ph |
| Motor de bomba de refrigerante | 1/8 hp, 3ph | |
| Peso y medidas | Dimensión de la máquina (LXWXH) | 1930x800x1305 mm |
| Dimensión de embalaje (LXWXH) (1Set/Case) | 1940x800x1600 mm | |
| NW (kg) (1Set/Case) | 685 kgs | |
| GW (kg) (1Set/Case) | 815 kgs |
