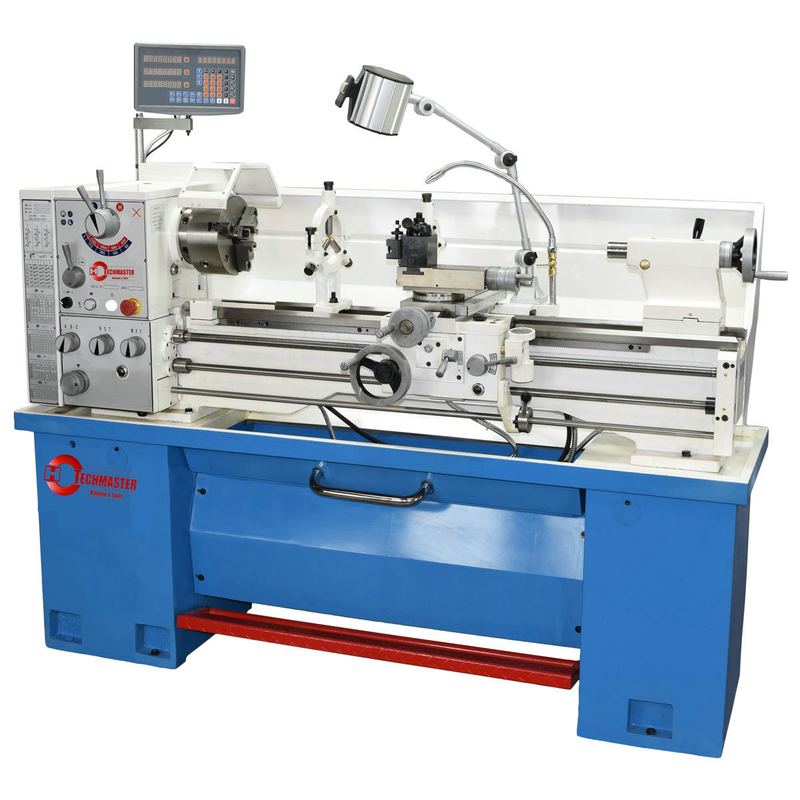

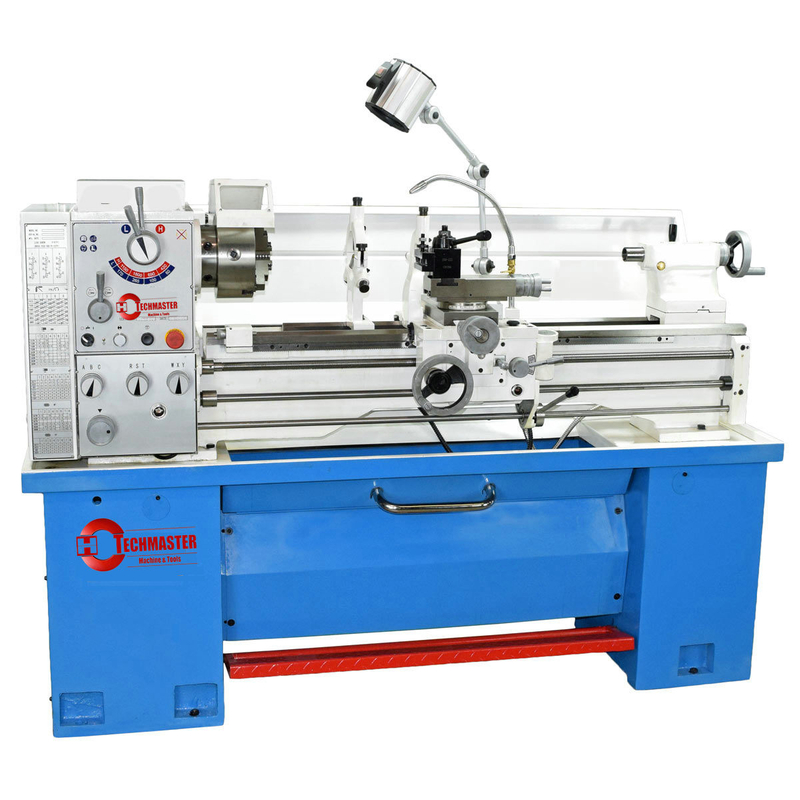

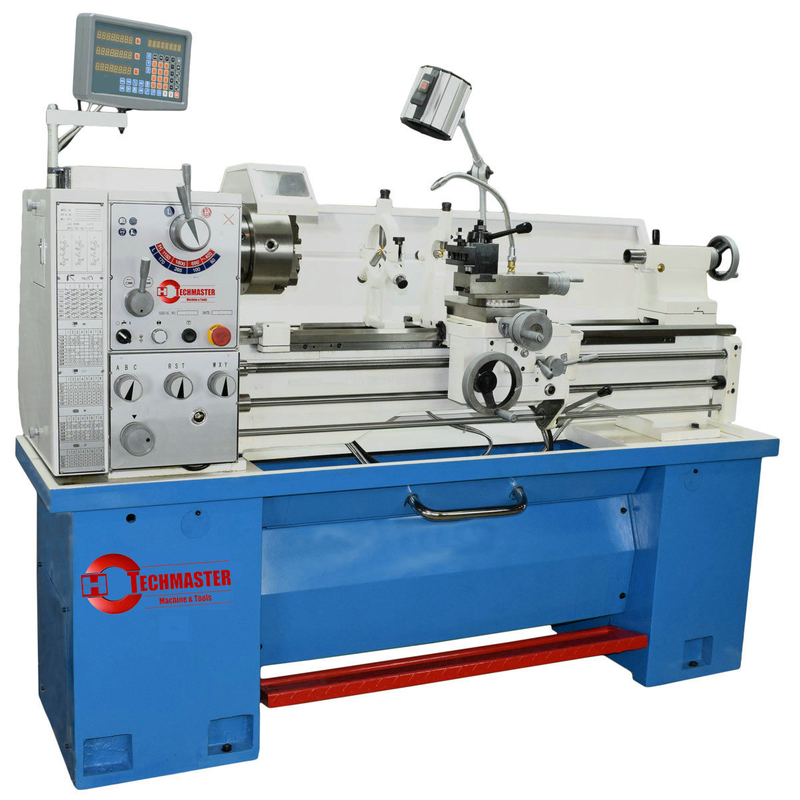

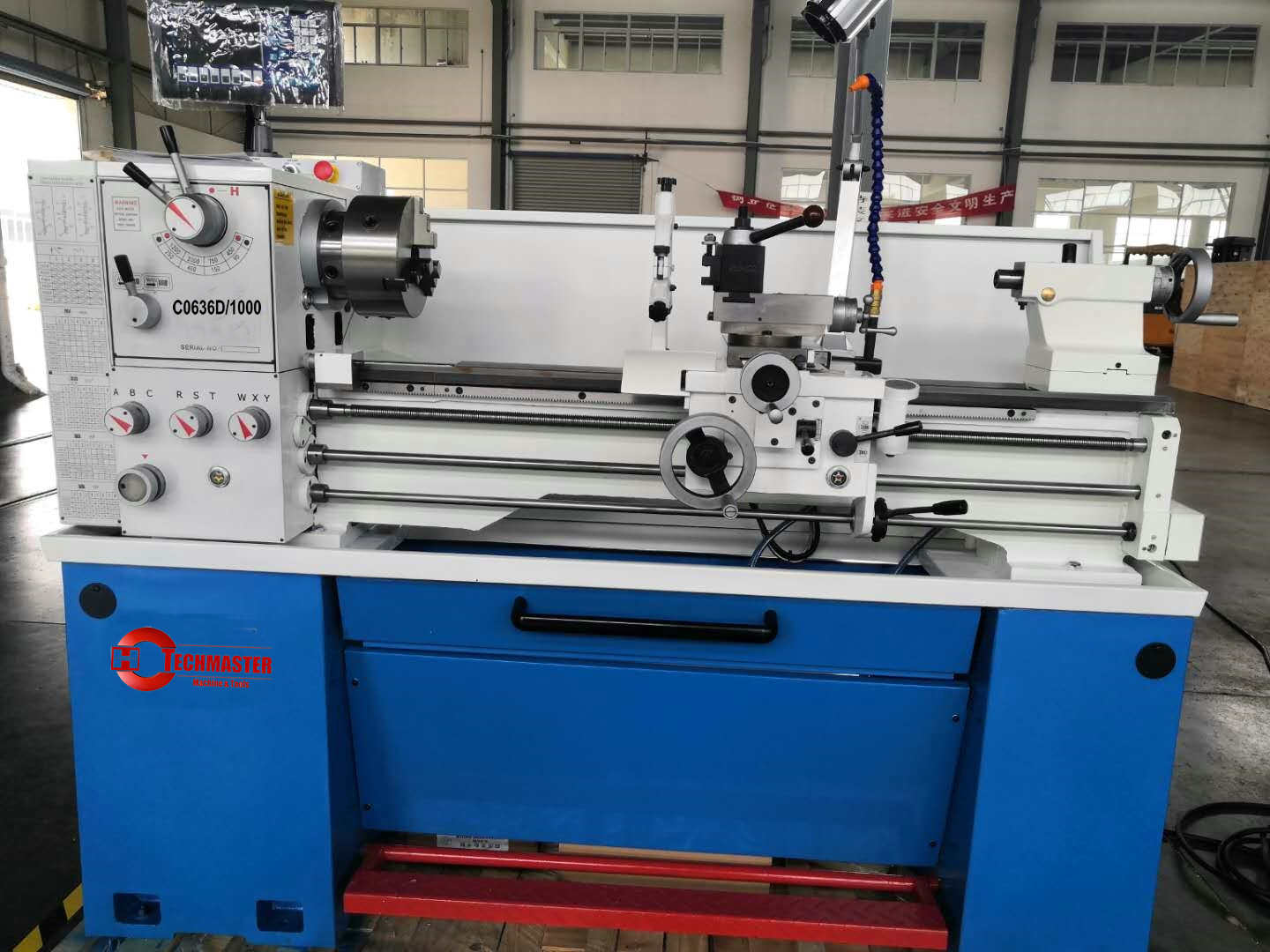

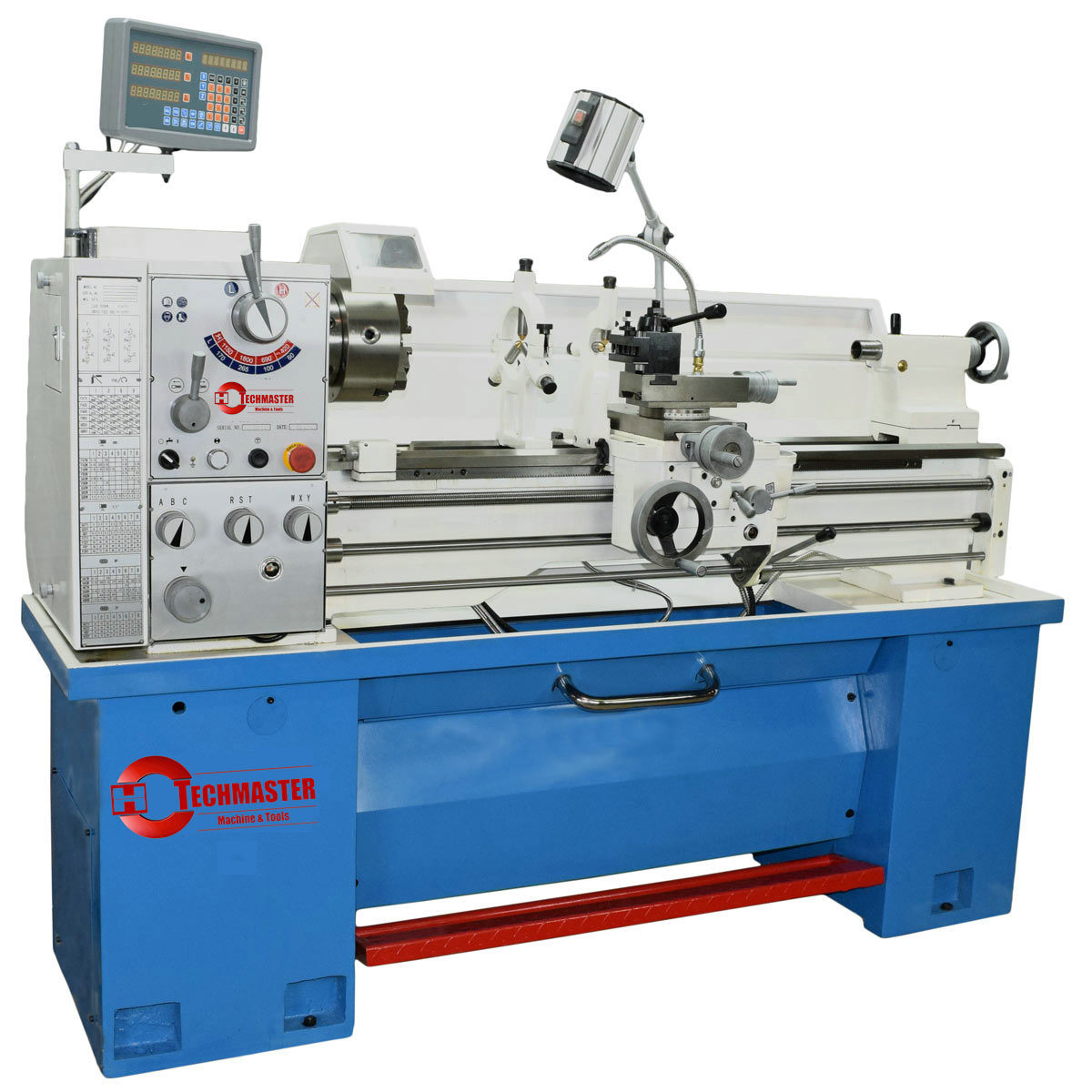

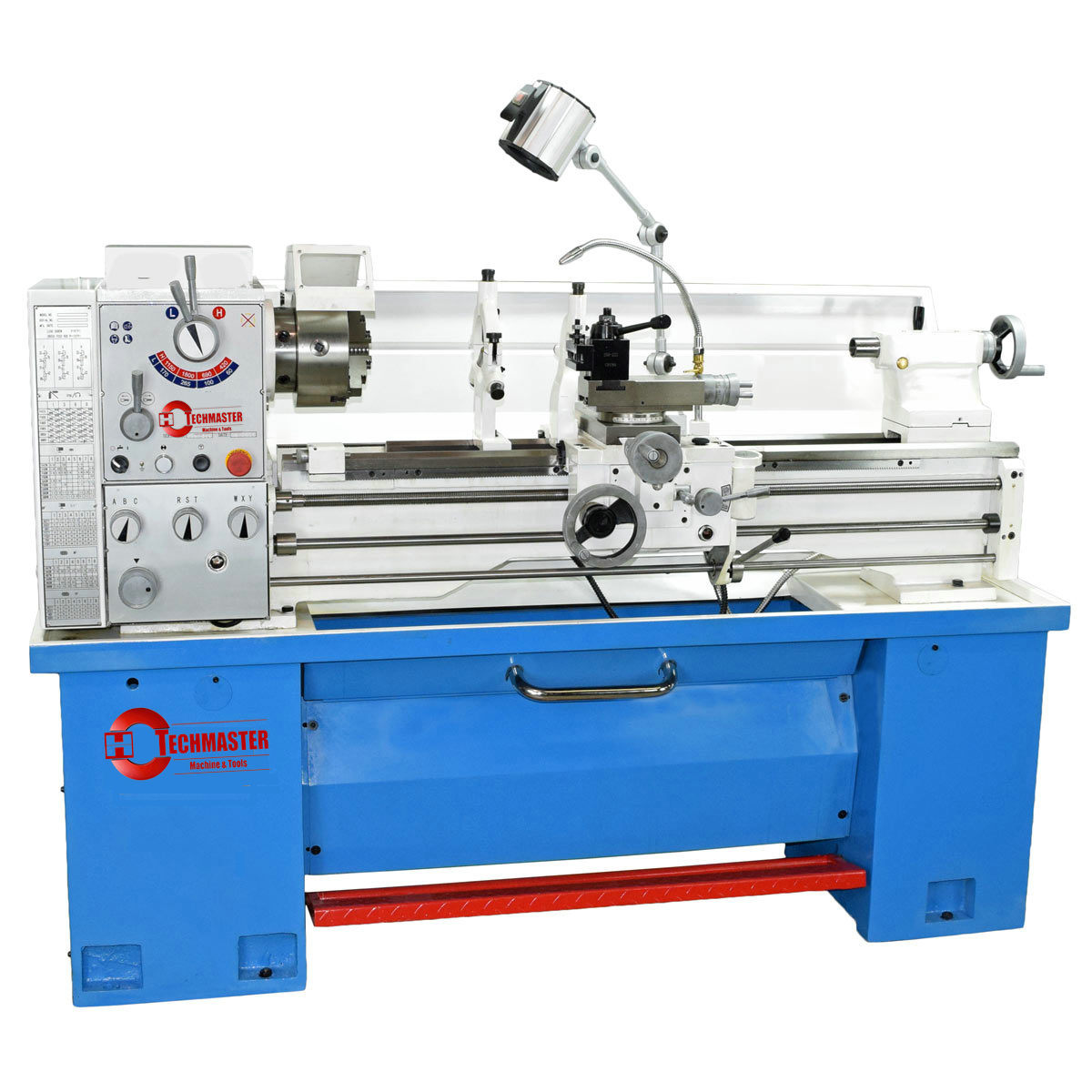

52 mm Top Box Box Motor Tordeo C0636DX1000 mm

/C0636D
◆ No hay cambio de marcha en la caja de herramientas.
◆ La categoría de hilo completa, no solo el hilo métrico de corte y el hilo imperial, sino también el rosca diametral de corte y el hilo del módulo.
◆ Alimentamiento cruzado mínimo 0.01 mm/rev, alimento longitudinal mínimo 0.046 mm/rev.

Especificación técnica

  Swing Over Bed ..............................................................................................................  360 mm (14 ″)

  Swing Over Support ........................................................................................................  230 mm (9 ″)

Swing Over Gap ...............................................................................................................  508 mm (20 ″)

Altura central ................................................................................................................... 182 mm (7.16 ″)

  Distancia entre centros ............................................................................................. 1000 mm (40 ″)

  Ancho de la cama ............................................................................................. ....................... 186 mm (7.36 ″)

  Altura de la cama ....................................................................................................................... 308 mm (12.12 ″)

  Salida del motor ......................................................................................................................... 1.5KW

  Orificio del husillo ....................................................................................................................... 52 mm (2 ″)

  Sistema Camlock ......................................................................................................................... D5

  Velocidad del huso ................................................................................................................ 90-2000R.PM

  Viajes de diapositivas cruzadas ........................................................................................................... 160 mm (6.3 ″)

  Viajes de diapositivas compuestas ....................................................................................................... 68 mm (2.7 ″)

Diámetro del tornillo de plomo ....................................................................................................... 22 mm (0.87 ″)

  Diámetro de la barra de alimentación .......................................................................................................... 19 mm (0.75 ″)

  Corte también (Sección Max) ................................................................................ 16 mmx16 mm (5/8 ″ × 5/8 ″)

  Hilo de pulgadas ................................................................................................................. 4—112TPI

  Hilo métrico .................................................................................................................... 0.1—7 mm

  Hilo diametral ............................................................................................................. 16—112DP

  Hilo del modulador ............................................................................................................. 0.1—1.75MP

  Feed longitudinal .............................................................................................  0.00168—0.1175in/r

  Feed cruzado .....................................................................................................  0.00046—0.03231in/r

  Tailstock Quill Diameter & Taper ...................................................................... 32 mm (1.26 ″) Morse No3

  Pesos (aprox). .................................................................................................................. ... 720 kg
