1.x, Y Automático FEED a través de una caja de engranajes, Z Motor de elevación Z
2. Dead 360 grados
3.RAM es móvil
4. Sistema de lubricación

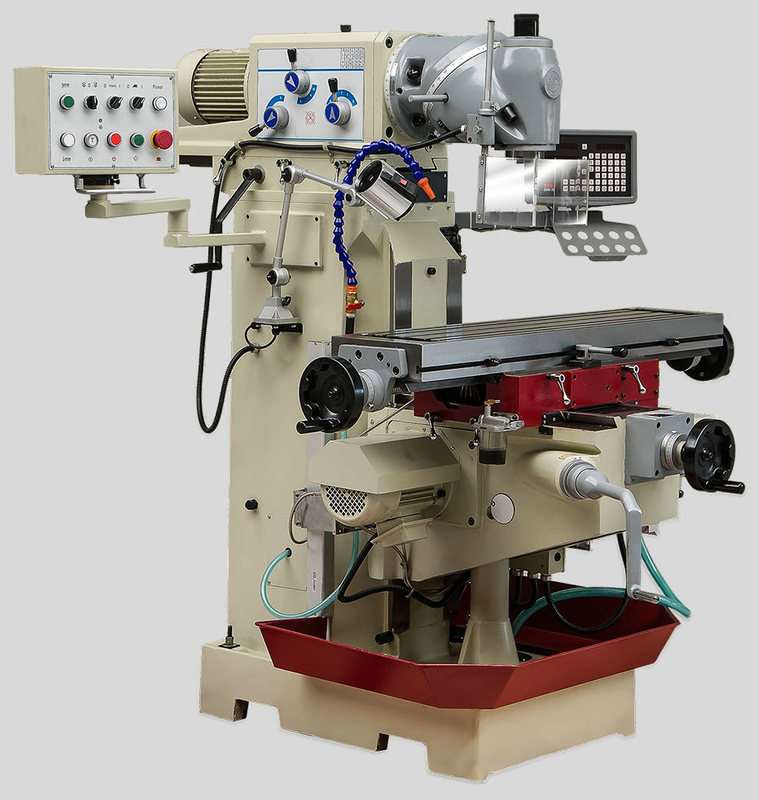

1. La máquina es con cabeza de fresado universal, puede girar 360 grados.
2. La máquina puede alimentarse automáticamente en tres ejes.
3. El RAM es móvil hacia adelante y hacia atrás.
4. La máquina está equipada con panel de operación que es conveniente para el operador.
|
| unidad | Xq6226b |
| MESA : | ||
| Tamaño de la mesa | mm | 1120x260 |
| T Slot No./Width/Distance | No | 14/04/63 |
| Max. carga de la mesa | kg | 250 |
| Rango de mecanizado: | ||
| Tabla de viaje longitudinal (manual/auto) | mm | 600 |
| Table Cross Travel (manual/auto) | mm | 270 |
| Table Viajes verticales (manual/auto) | mm | 380 |
| Huso principal: | ||
| Cón de husillo | ISO40 | |
| Velocidad /paso del huso | rpm | 45-1660/11 pasos |
| Max. ENVERMIENTO ANCHO DE ARILLA | mm | 125 |
| Max. Día vertical Dia. | mm | 25 |
| ángulo giratorio de la cabeza giratoria | grado | 360º |
| eje del huso vertical a la superficie de la columna | mm | 60-500 |
| Nariz del huso vertical a la superficie de la mesa | mm | 100-480 |
| Viajes de Ram | mm | 440 |
| Alimentos: | ||
| Alimentación longitudinal/cruzada | mm / min | 24-402/9 pasos |
| Vertical/paso | mm/min | 422/1 paso |
| Velocidad rápida longitudinal/cruzada | mm / min | 402 |
| Rápido Traverse vertical | mm/min | 422/1 paso |
| FUERZA : | ||
| motor principal | KW | 2.2 |
| motor de alimentación | KW | 0.37 (x/y), 0.55 (z) |
| motor de refrigerante | KW | 0.04 |
| dimensión general | centímetro | 166x150x173 |
| N/W, G/W | kg | 1480/1680 |
