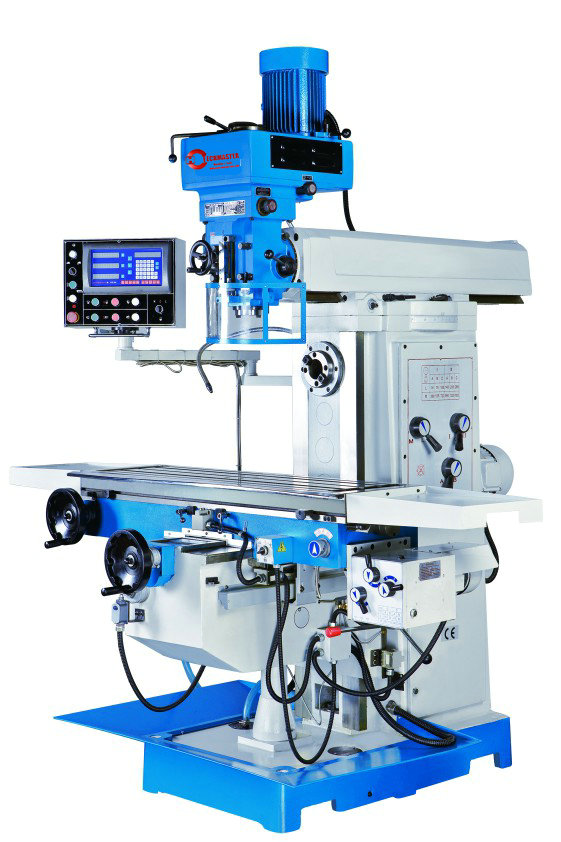

X6336
| Cantidad: | |
|---|---|
| unidad | X6336 | |
| Tamaño de la mesa | mm | 1320x360 |
| T Slot No./Width/Distance | No | 18/03/80 |
| Max. carga de la mesa | kg | 300 |
| Tabla de viaje longitudinal (manual/auto) | mm | 980 |
| Table Cross Travel (manual/auto) | mm | 300 |
| Table Viajes verticales (manual/auto) | mm | 450 |
| Cón de husillo | ISO40 (v) ISO50 (h) | |
| Velocidad /paso del huso - vertical | rpm | 70-3620/10 pasos |
| --Horizontal | rpm | 58-1800/12 pasos |
| Max. | mm | 30 |
| Max. ENVERMIENTO ANCHO DE ARILLA | mm | 125 |
| Max. Día vertical Dia. | mm | 25 |
| Max.Tapping Dia. | mm | M16 |
| Quill viajes | mm | 140 |
| ángulo giratorio del cabezal | grado | ± 45º |
| eje del huso vertical a la superficie de la columna | mm | 150-550 |
| Nariz del huso vertical a la superficie de la mesa | mm | 200-650 |
| eje del huso horizontal a la superficie de la mesa | mm | 0-450 |
| eje del huso horizontal al fondo de la carnero | mm | 235 |
| Viajes de Ram | mm | 400 |
| Alimentación longitudinal/cruzada | mm / min | 15-370/8 pasos |
| Vertical/paso | mm/min | 575/1 pasaje |
| Velocidad rápida longitudinal/cruzada | mm / min | 575 |
| Rápido Traverse vertical | mm/min | 575 |
| alimentación automática del huso | 0.04/0.08/0.15 (por rev.) | |
| motor principal | KW | 3.7 (v), 4.0 (h) |
| motor de alimentación | KW | 0.75 (x/y), 1.1 (z) |
| motor de refrigerante | KW | 0.09 |
| dimensión general | centímetro | 207x202x233 |
| N/W, G/W | kg | 2200/2400 |
