♥ Descripción general del producto

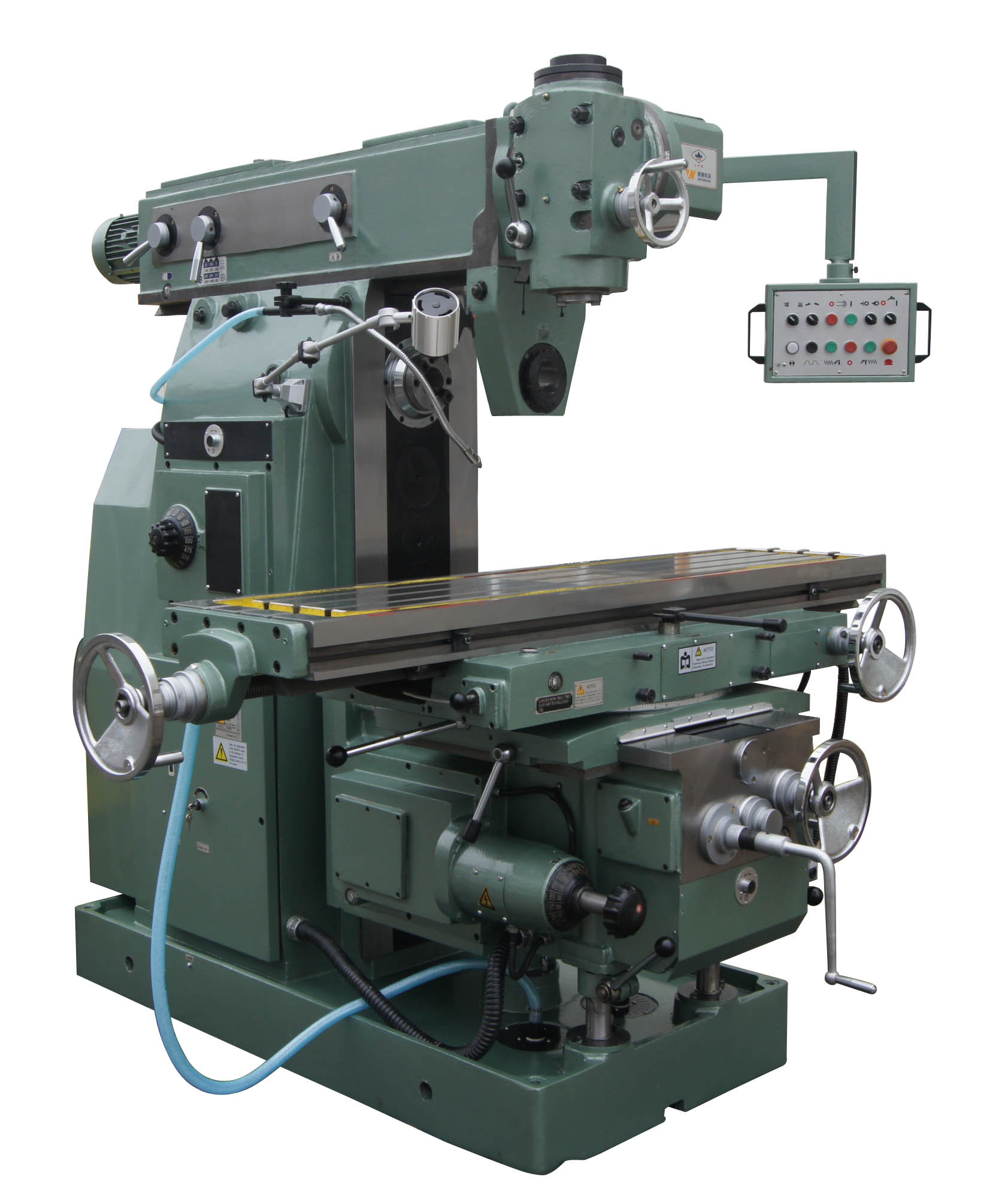

☆ X6232B Máquina de fresado de cabeza Universal de torreta Instale una cabeza de torreta en la máquina de fresado de tipo rodilla universal X6232B. La manga de cabeza flexible de la torreta para que coincida con el movimiento de la dirección, también se puede usar para molienda de bisel, perforación, escarianza o un agujero inclinado y de procesamiento de perforación fina.
♥ Características de la máquina
☆ Montado con un cortador de fresado de cara diferente, cortador de fresado cilíndrico, cortador de fresado lateral, cortador de frescura de ángulo y cortador de fresado formado, taladro, cortador aburrido, la máquina es adecuada para procesar una superficie plana, inclinada, ranuras, orificio de ángulo arbitrario, engranaje y piezas de trabajo varios.
☆ Equipado con accesorios opcionales, como dividir la cabeza y la mesa rotativa, la máquina puede ser aplicable al procesamiento versátil.
☆ La dirección del movimiento se cambia a través del embrague mecánico. Dentro de la caja de engranajes de alimentación, embrague mecánico en lugar de embrague magnético para proteger las piezas de la máquina y los componentes eléctricos y prolongar la vida útil.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （Ancho × Longitud） | mm | 320 × 1320 |
2 | Tlots t | mm | 3 × 18 |
3 | Distancia entre las ranuras T | mm | 80 |
4 | Máx. | kg | 550 |
VIAJAR | |||
5 | X eje (manual/potencia) | mm | 800/780 |
6 | E eje y (manual/potencia) | mm | 300/280 |
7 | Eje z (manual/potencia) | mm | 410/400 |
HUSO | |||
8 | Agujero de orificio del huso vertical | 7:24, ISO40# | |
9 | Agujero de orificio del huso horizontal | 7:24, ISO50# | |
10 | Diámetro de orificio del huso vertical | Φ20 | |
11 | Diámetro del orificio del huso horizontal | Φ29 | |
12 | Diámetro de cojinete delantero del huso vertical | Φ95 | |
13 | Diámetro del rodamiento frontal del huso horizontal | Φ100 | |
14 | Pasos de velocidad del huso vertical | 12 | |
15 | Rango de velocidad del huso vertical | r/min | 52-1400 |
16 | Pasos de huso horizontal spped | 18 | |
17 | Rango de huso horizontal spped | r/min | 30-1500 |
ALIMENTAR | |||
18 | Pasos de velocidad de alimentación | 18 | |
19 | Rango de velocidad de alimentación: longitudinal X | mm/min | 15-750 |
20 | Rango de velocidad de alimentación: Cross Y | mm/min | 15-750 |
21 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 5.7-280 |
22 | Rango de alimentación rápida: longitudinal X | mm/min | 2250 |
23 | Rango de alimentación rápida: cruz y | mm/min | 2250 |
24 | Rango de alimentación rápida: Z Vertical Z | mm/min | 844 |
Fuente de energía | |||
25 | Potencia del motor principal | KW | 7.5 |
26 | Velocidad giratoria principal del motor | r/min | 960 |
27 | Potencia del motor de alimentación | KW | 1.5 |
28 | Velocidad de rotación del motor de alimentación | r/min | 960 |
29 | Potencia de la bomba de refrigerante | KW | 0.12 |
30 | Velocidad giratoria de la bomba de refrigerante | litro/min | 2760 |
31 | Potencia del motor de la cabeza de fresado vertical | KW | 3 |
32 | Velocidad giratoria del motor de la cabeza de fresado vertical | r/min | 1420 |
OTROS | |||
33 | Max. Ángulo de mesa rotativo | ± 45 ° | |
34 | Ángulo giratorio de cabeza de fresado universal | 360 ° | |
35 | Distancia desde la cara del huso horizontal hasta la mesa de trabajo | mm | 30-440 |
36 | Distancia desde el centro horizontal del huso hasta el brazo | mm | 155 |
37 | Distancia desde la cara del husillo vertical hasta el centro de arena horizontal | mm | 15-95 |
38 | Viaje vertical del huso vertical | mm | 80 |
39 | Dimensión de la máquina | mm | 2327 × 1792 × 2000 |
40 | Peso de la máquina | kg | 3500 |
