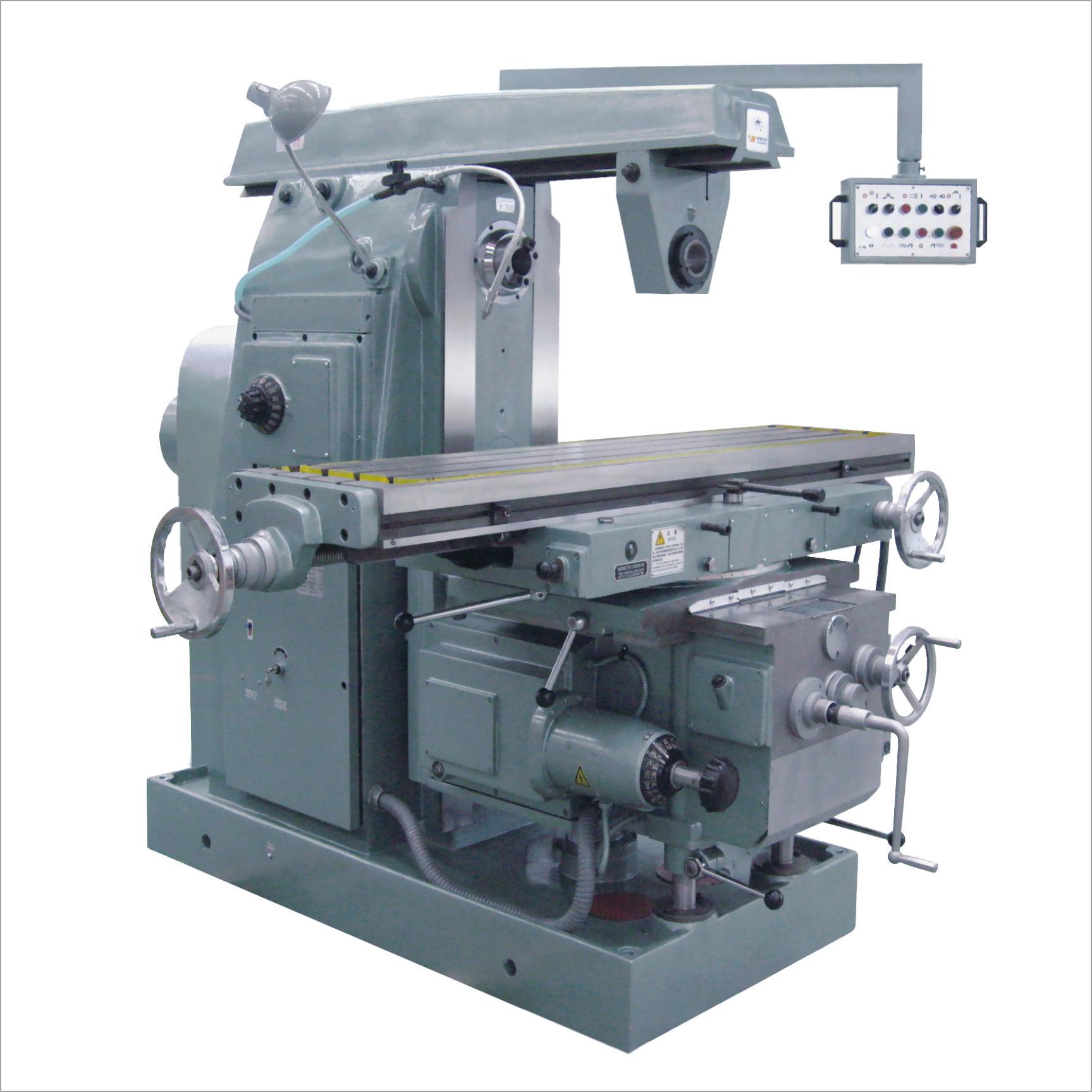

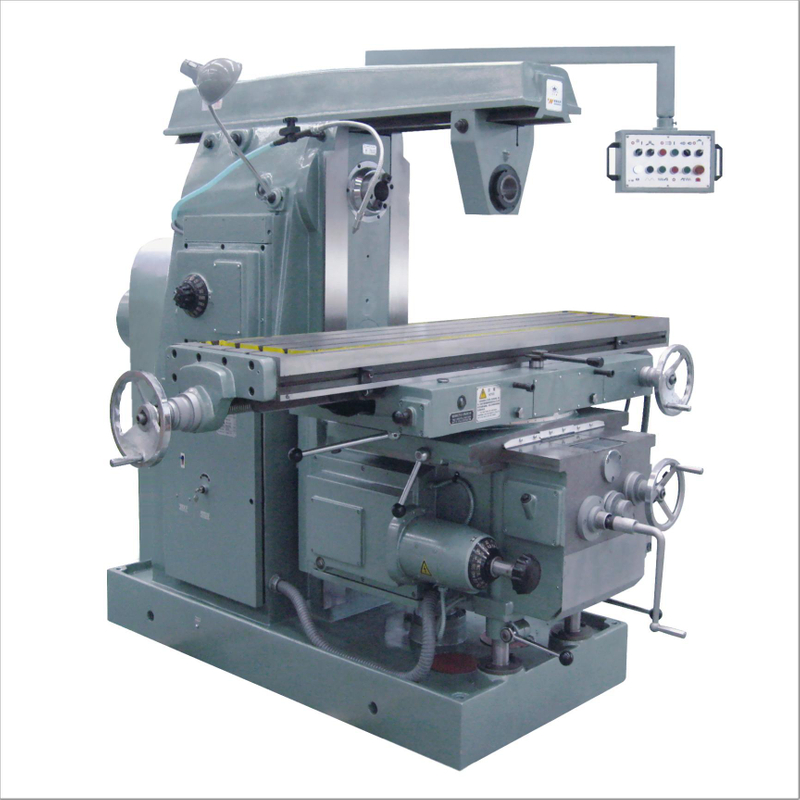

♥ Descripción general del producto
☆ Montado con la cara, cilíndrica, lateral, bisel y fresas formadas, la máquina es adecuada para procesar superficie plana, inclinada, ranuras y engranajes en piezas de trabajo diversas. Equipado con accesorios opcionales, como el cabezal de fresado vertical y el cabezal dividido, la máquina puede ser aplicable al procesamiento versátil. Es una máquina herramienta ideal para el proceso de mecanizado, mantenimiento, instrumentos, troqueles y moldes..
♥ Características de la máquina
☆ La mesa de trabajo puede girar ± 45 ° y aplicarse a la alimentación automática y rápida.
☆ Maneras de deslizamiento endurecido y en tierra garantiza una alta precisión.
☆ Con alta potencia del motor y amplia velocidad de rango, la máquina se adapta al corte de alta velocidad al usar cortadores de aleación dura.
☆ Con la transmisión de engranajes en el cuerpo de la máquina y la plataforma de elevación, la máquina es lo suficientemente rígida como para soportar el procesamiento pesado.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （Ancho × Longitud） | mm | 420 × 1800 |
2 | Tlots t | mm | 3 × 18 |
3 | Distancia entre las ranuras T | mm | 90 |
4 | Máx. | kg | 800 |
VIAJAR | |||
5 | X eje (manual/potencia) | mm | 1200/1180 |
6 | E eje y (manual/potencia) | mm | 360/350 |
7 | Eje z (manual/potencia) | mm | 470/450 |
HUSO | |||
8 | Agujero del orificio del huso | 7:24, no: 50 | |
9 | Pasos de velocidad del husillo | 18 | |
10 | Rango de velocidad del husillo | r/min | 30-1500 |
11 | Diámetro del cenador | mm | φ32 φ50 |
ALIMENTAR | |||
12 | Pasos de velocidad de alimentación | 18 | |
13 | Rango de velocidad de alimentación: longitudinal X | mm/min | 22-1100 |
14 | Rango de velocidad de alimentación: Cross Y | mm/min | 22-1100 |
15 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 8.3-410 |
16 | Rango de alimentación rápida: longitudinal X | mm/min | 2400 |
17 | Rango de alimentación rápida: cruz y | mm/min | 2400 |
18 | Rango de alimentación rápida: Z Vertical Z | mm/min | 900 |
Fuente de energía | |||
19 | Potencia del motor principal | KW | 11 |
20 | Potencia del motor de alimentación | KW | 3 |
21 | Voltaje/frecuencia (según su requisito) | V/Hz | 380/50 |
OTROS | |||
22 | Max. Ángulo de mesa rotativo | ± 45 ° | |
23 | Distancia desde el centro del huso hasta el brazo | mm | 200 |
24 | Distancia desde el centro del centro de la mesa hasta la guía vertical | mm | 280-650 |
25 | Distancia desde el centro del huso hasta la superficie de la mesa de trabajo | mm | 30-500 |
26 | Dimensión de la máquina | mm | 2522 × 2262 × 2047 |
27 | Dimensión del paquete | mm | 2470 × 2400 × 2530 |
28 | Peso de la máquina | kg | 4500 |
