Descripción general del producto

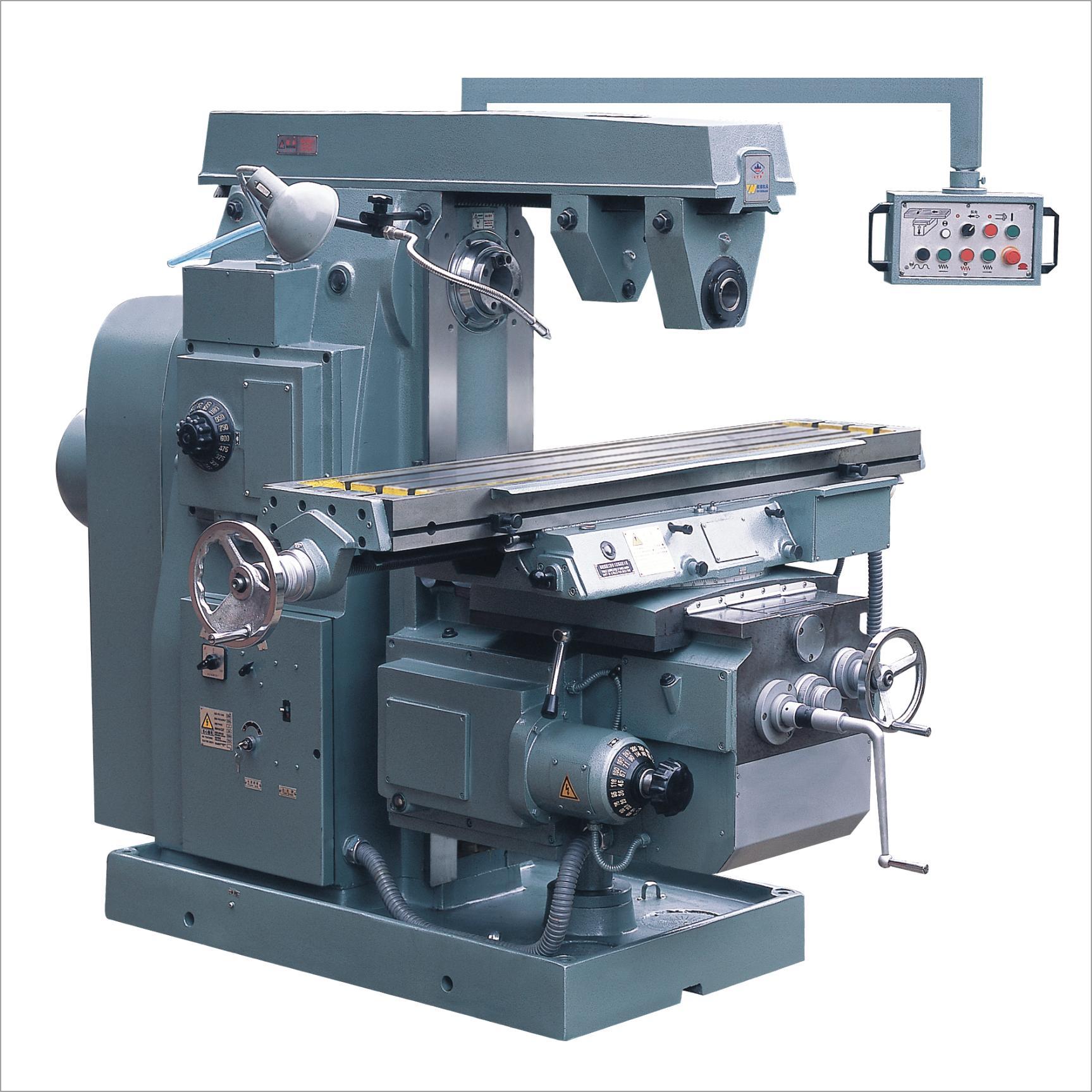

☆ X6036 La fresadora de tipo de rodilla horizontal es una máquina de propósito general que se puede usar en un amplio rango. Montado con cortadores de cara, cilíndrica, lateral, bisel y formado, la máquina es adecuada para procesar superficie plana, inclinada, ranuras y engranajes en piezas de trabajo diversas. Equipado con accesorios opcionales, como el cabezal de fresado vertical y el cabezal dividido, la máquina puede ser aplicable al procesamiento versátil. Es una máquina herramienta ideal para el proceso de mecanizado, el mantenimiento, el instrumento, el dado y los moldes.
♥ Características de la máquina
☆ La mesa de trabajo se aplica a la alimentación automática y rápida.
☆ Maneras de deslizamiento endurecido y en tierra garantiza una alta precisión.
☆ Con alta potencia del motor y amplia velocidad de rango, la máquina se adapta al corte de alta velocidad al usar cortadores de aleación dura.
☆ Con la transmisión de engranajes en el cuerpo de la máquina y la plataforma de elevación, la máquina es lo suficientemente rígida como para soportar el procesamiento pesado.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （Ancho × Longitud） | mm | 360× 1600 |
2 | Tlots t | mm | 3 × 18 |
3 | Distancia entre las ranuras T | mm | 80 |
4 | Máx. | kg | 500 |
VIAJAR | |||
5 | X eje (manual/potencia) | mm | 1020/1000 |
6 | E eje y (manual/potencia) | mm | 300/280 |
7 | Eje z (manual/potencia) | mm | 410/400 |
HUSO | |||
8 | Agujero del orificio del huso | 7:24, no: 50 | |
9 | Pasos de velocidad del husillo | 18 | |
10 | Rango de velocidad del husillo | r/min | 30-1500 |
11 | Diámetro del cenador | mm | Φ 22 φ 27 φ32 |
ALIMENTAR | |||
12 | Pasos de velocidad de alimentación | 18 | |
13 | Rango de velocidad de alimentación: longitudinal X | mm/min | 15-750 |
14 | Rango de velocidad de alimentación: Cross Y | mm/min | 15-750 |
15 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 5.7-280 |
16 | Rango de alimentación rápida: longitudinal X | mm/min | 2250 |
17 | Rango de alimentación rápida: cruz y | mm/min | 2250 |
18 | Rango de alimentación rápida: Z Vertical Z | mm/min | 844 |
Fuente de energía | |||
19 | Poder principal de moto r | KW | 7.5 |
20 | Potencia del motor de alimentación | KW | 1.5 |
21 | Voltaje/frecuencia (según su requisito) | V/Hz | 380/50 |
OTROS | |||
23 | Distancia desde el centro del huso hasta el brazo | mm | 155 |
24 | Distancia desde el centro del centro de la mesa hasta la guía vertical | mm | 235-535 |
25 | Distancia desde el centro del huso hasta la superficie de la mesa de trabajo | mm | 50-460 |
26 | Dimensión de la máquina | mm | 2327× 2 067×1720 |
27 | Dimensión del paquete | mm | 2220× 2 180× 2200 |
28 | Peso de la máquina | kg | 3200 |
