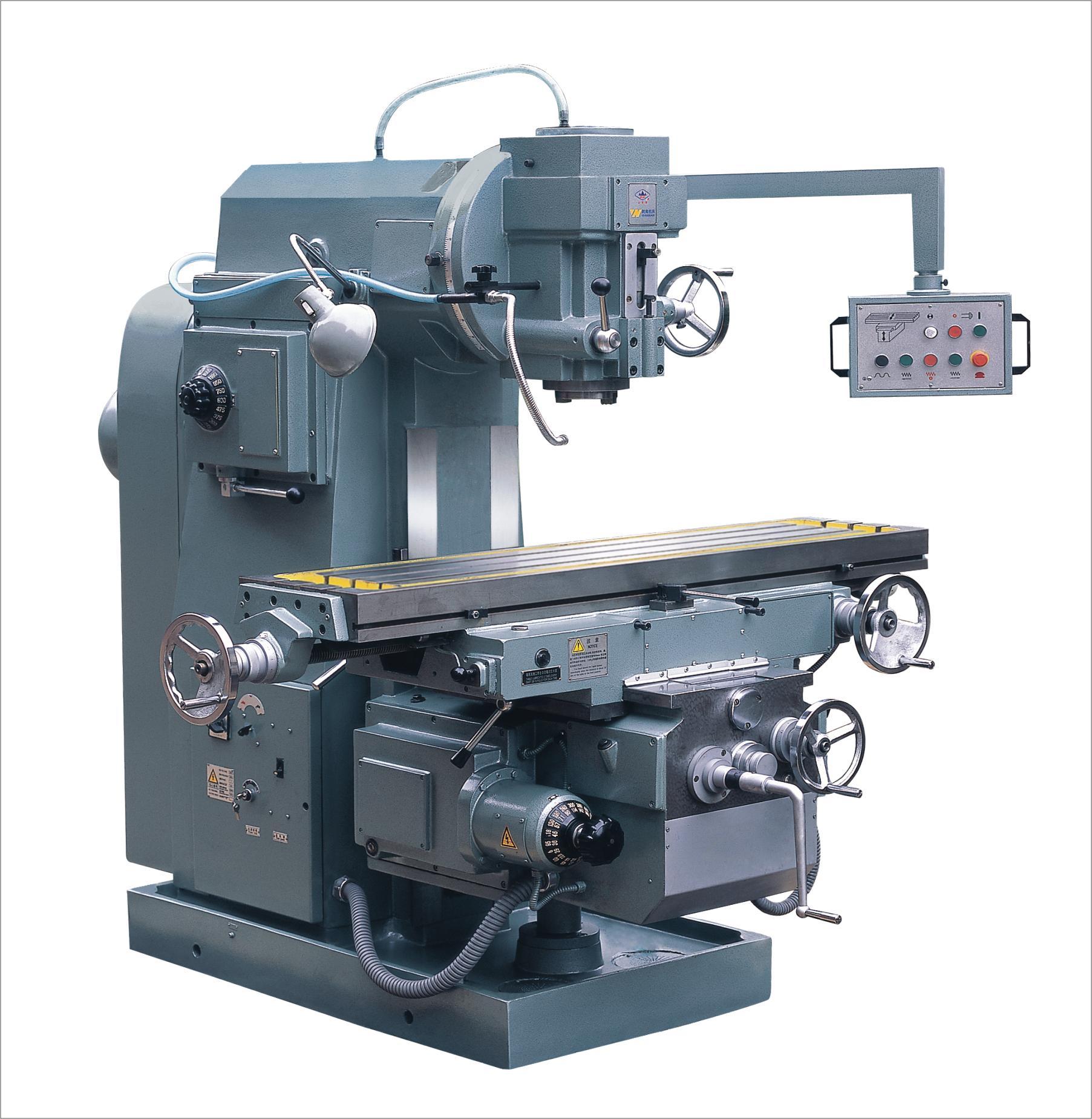

♥ Descripción general del producto
☆ Montado con la cara, cilíndrica, lateral, bisel y fresas formadas, la máquina es adecuada para procesar superficie plana, inclinada, ranuras y engranajes en piezas de trabajo diversas. Equipado con accesorios opcionales, como la mesa rotativa y la cabeza divisoria, la máquina puede ser aplicable al procesamiento versátil. Es una máquina herramienta ideal para el proceso de mecanizado, el mantenimiento, el instrumento, el dado y los moldes.
♥ Características de la máquina
☆ La cabeza de fresado vertical puede girar ± 45 °. La pluma del huso puede moverse verticalmente. La mesa de trabajo se aplica a la alimentación automática y rápida.
☆ Maneras de deslizamiento endurecido y en tierra garantiza una alta precisión.
☆ Con alta potencia del motor y amplia velocidad de rango, la máquina se adapta al corte de alta velocidad al usar cortadores de aleación dura.
☆ Con la transmisión de engranajes en el cuerpo de la máquina y la plataforma de elevación, la máquina es lo suficientemente rígida como para soportar el procesamiento pesado.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （ Ancho × Longitud ） | mm | 360× 1600 |
2 | Tlots t | mm | 3 × 18 |
3 | Distancia entre las ranuras T | mm | 80 |
4 | Máx. | kg | 500 |
VIAJAR | |||
5 | X eje (manual/potencia) | mm | 1020/1000 |
6 | E eje y (manual/potencia) | mm | 300/280 |
7 | Eje z (manual/potencia) | mm | 410/400 |
HUSO | |||
8 | Max. Ángulo rotativo de la cabeza de fresado vertical | ± 45 ° | |
9 | Agujero del orificio del huso | 7:24, no: 50 | |
10 | Pasos de velocidad del husillo | 18 | |
11 | Rango de velocidad del husillo | r/min | 30-1500 |
12 | Diámetro del cenador | mm | φ32 φ40 |
13 | Viajes de pluma de husillo | mm | 75 |
ALIMENTAR | |||
14 | Pasos de velocidad de alimentación | 18 | |
15 | Rango de velocidad de alimentación: longitudinal X | mm/min | 15-750 |
16 | Rango de velocidad de alimentación: Cross Y | mm/min | 15-750 |
17 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 5.7-280 |
18 | Rango de alimentación rápida: longitudinal X | mm/min | 2250 |
19 | Rango de alimentación rápida: cruz y | mm/min | 2250 |
20 | Rango de alimentación rápida: Z Vertical Z | mm/min | 844 |
Fuente de energía | |||
21 | Poder principal de moto r | KW | 7.5 |
22 | Potencia del motor de alimentación | KW | 1.5 |
23 | Voltaje/frecuencia (según su requisito) | V/Hz | 380/50 |
OTROS | |||
24 | Distancia desde el centro del centro del huso hasta la guía vertical | mm | 380 |
25 | Distancia desde el centro del centro de la mesa hasta la guía vertical | mm | 235-535 |
26 | Distancia desde la nariz del huso para trabajar la superficie | mm | 50-460 |
27 | Dimensión de la máquina | mm | 2307× 2 067×2096 |
28 | Dimensión del paquete | mm | 2240× 2 180×2320 |
29 | Peso de la máquina | kg | 3370 |
