CARACTERÍSTICA:
● ampliamente útil, moler varias superficies
● Se importan el huso y el tornillo de plomo
● El sello de laberinto de mutiple se usa en la pluma del husillo
● La guía de la bola de rodadura
se usa en dirección longitudinal
● Guías de
tipo VO .

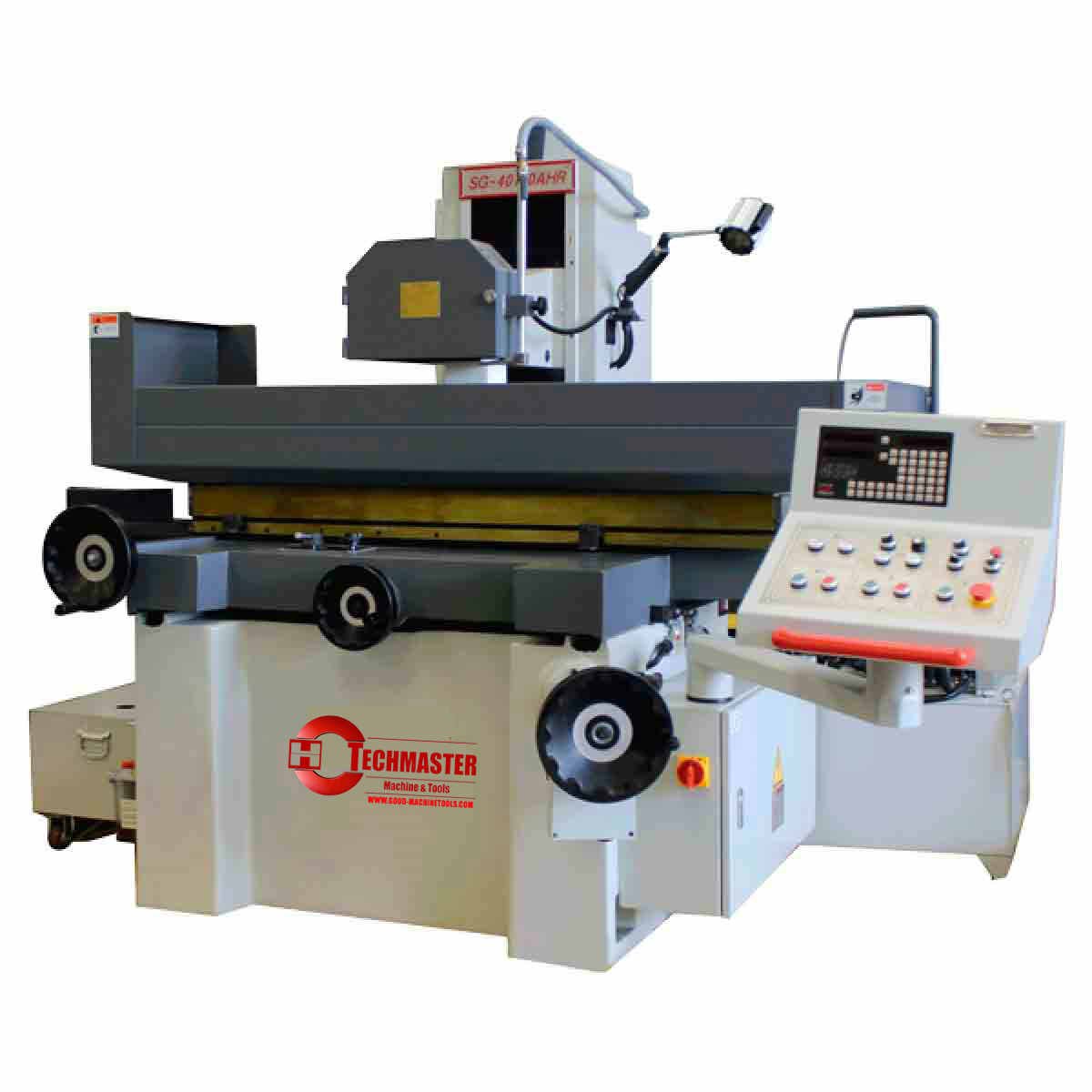

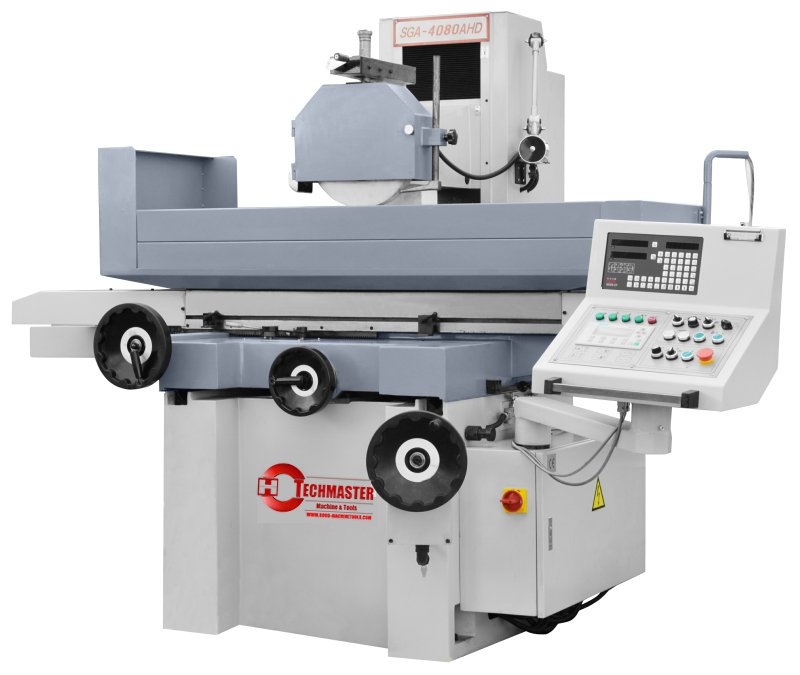

SG-Serie Saddle Moving Surfurin
Modelo No. | SG-4080AH | SG-40100AH | |
Presupuesto | |||
Tamaño de la tabla (mm) | 406 x 813 mm | 406 x 1020 mm | |
Max. Viajes longitudinales (mm) | 910 mm | 1130 mm | |
Max. Viajes cruzados (mm) | 450 mm | 450 mm | |
Max. dis. De huso a mesa (mm) | 580 mm | 580 mm | |
Tamaño del encierro electro magnético (mm) | 400 x 800 mm | 400 x 1000 mm | |
Tabla Velocidad de alimentación longitudinal | 7-23 m/min. | ||
Movimiento de Tansver Tansver | Alimentación automática | 0.1 - 8 mm/min. | |
Velocidad rápida | 990 m/min. | ||
Alimento del volante electro | 0.02 mm/div. | ||
Movimiento vético de la cabeza | Alimentación automática | 0.005/0.01/0.02/0.03/0.04/0.05 mm (solo para AHD) | |
| Alimento rápido | 460 mm/min. (solo para AHD) | ||
Alimento del volante | 0.005 mm/div. | ||
Rueda de molienda | Velocidad | 1450 rpm | |
Tamaño (ODXWXID) | 350 x 40 x 127 mm | ||
Motor de husillo (KW) | 5.5 kW | ||
Motor hidranlic (KW) | 2.2 kW | ||
Motor de bomba de enfriamiento (KW) | 0.125 kW | ||
Elevación del motor (KW) | --- (modo AH) 0.25 (modo AHR) 0.5 (modo AHD, servomotor) | ||
Motor de alimentación cruzada (KW) | 0.04 kW | ||
Max. Carga de la tabla (incluir Chuck) (kg) | 500 kg | 600 kg | |
Potencia nominal total (KW) | 9 kW | ||
Altura de la máquina (mm) | 1890 mm | ||
Espacio del piso (mm) | 3600 x 2400 mm | 4400 x 2400 mm | |
Peso bruto (kg) | 3500 kg | 4000 kg | |
Dimensiones del paquete (mm) | 2850x2270x2180 mm | 2950x2270x2210 mm | |
