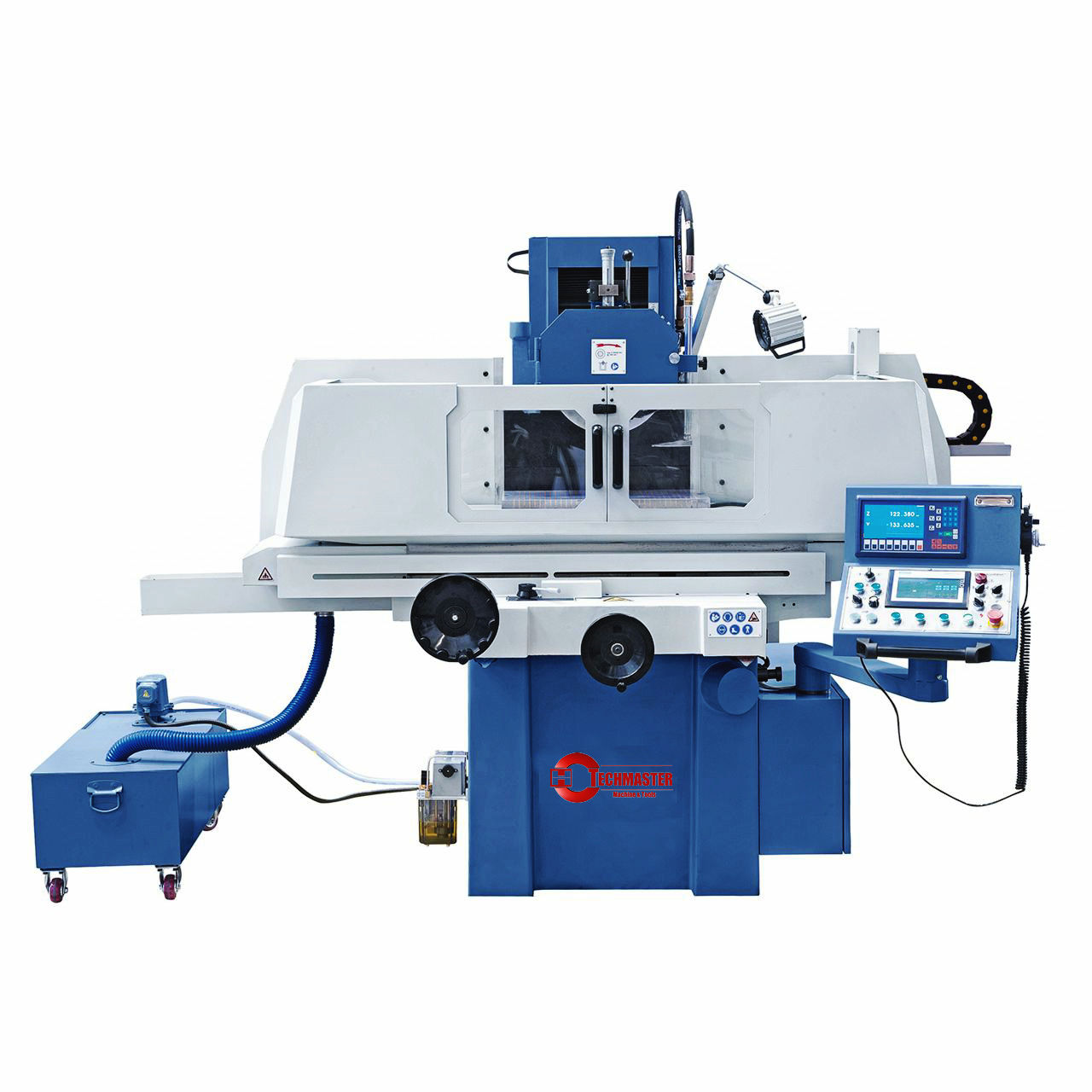

La serie BSG son máquinas de molienda de superficie sólida construida, con alimento vertical automático. Todas las partes principales, como Stand, Base y Apron están hechas de hierro fundido gris de alta calidad. La amplia gama de accesorios hace que estos modelos sean muy rentables para la fabricación de herramientas y matrices.
Guía de mostrador recubierto de plástico en el eje x e y asegura un bajo efecto deslizante
Guía de mesa longitudinal V-Flat, guía de mesa cruzada de doble V
Fusillo presenta rodamientos axiales y radiales, sin espacio para la autorización.
El sistema hidráulico especial garantiza un ajuste suave de la mesa incluso a plena carga
La estructura sólidamente construida y bien soportada asegura una alta estabilidad
Alimentación vertical automática controlada digitalmente con servomotor
Se plantilla a través de la alimentación rápida a la altura de la pieza de trabajo, ajustable a la acabado y el chispas, elevación automática al final del programa
Dimensiones de la tabla 305 x 635 mm
Cantidad / ancho de ranura T 3 /14 mm
Placa de sujeción de imán eléctrico 300 x 600 mm
Max. Viajes, longitudinal 765 mm
Máximo
Lectura digital de 2 ejes
Siemens Smart-Panel IE V3 con pantalla táctil
Volante electrónico
Rueda de molienda
Brida
Luz de la máquina LED
Placa de sujeción magnética
Soporte de equilibrio
Balancing Arbor
Tocador paralelo
Cubiertas protectoras
Dispositivo de desmagnetización
Dispositivo de refrigerante
Aderezo diamante
Pies de la máquina
Lubricación central
Herramientas
. viajar, cruzar 340 mm
Max. Huso de distancia / Tabla 580 mm
Max. Peso de la pieza de trabajo* 270 kg
Rueda de molienda 350 x 40 x 127 mm
Velocidad de mesa, hidráulico 5 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzar 0,5 - 8 mm/accidente cerebrovascular
Alimento rápido, cruzar 990 mm/min
Ajuste por rotación del volante 5 mm/rev.
División de escala en el volante 0,02 mm
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimento rápido, vertical 480 mm/min
Ajuste por rotación de la rueda de mano 2 mm/rev.
División de escala en el volante 0,005 mm
Potencia motora del huso de lijado 4,0 kW
Velocidad del huso 1450 rpm
Potencia motora de la bomba hidráulica 2,2 kW
Potencia motora de alimentación vertical 0,5 kW
Longitud 2350 mm
Profundidad 2220 mm
Altura 1910 mm
Peso aprox. 2375 kg
* con placa de sujeción de imán
