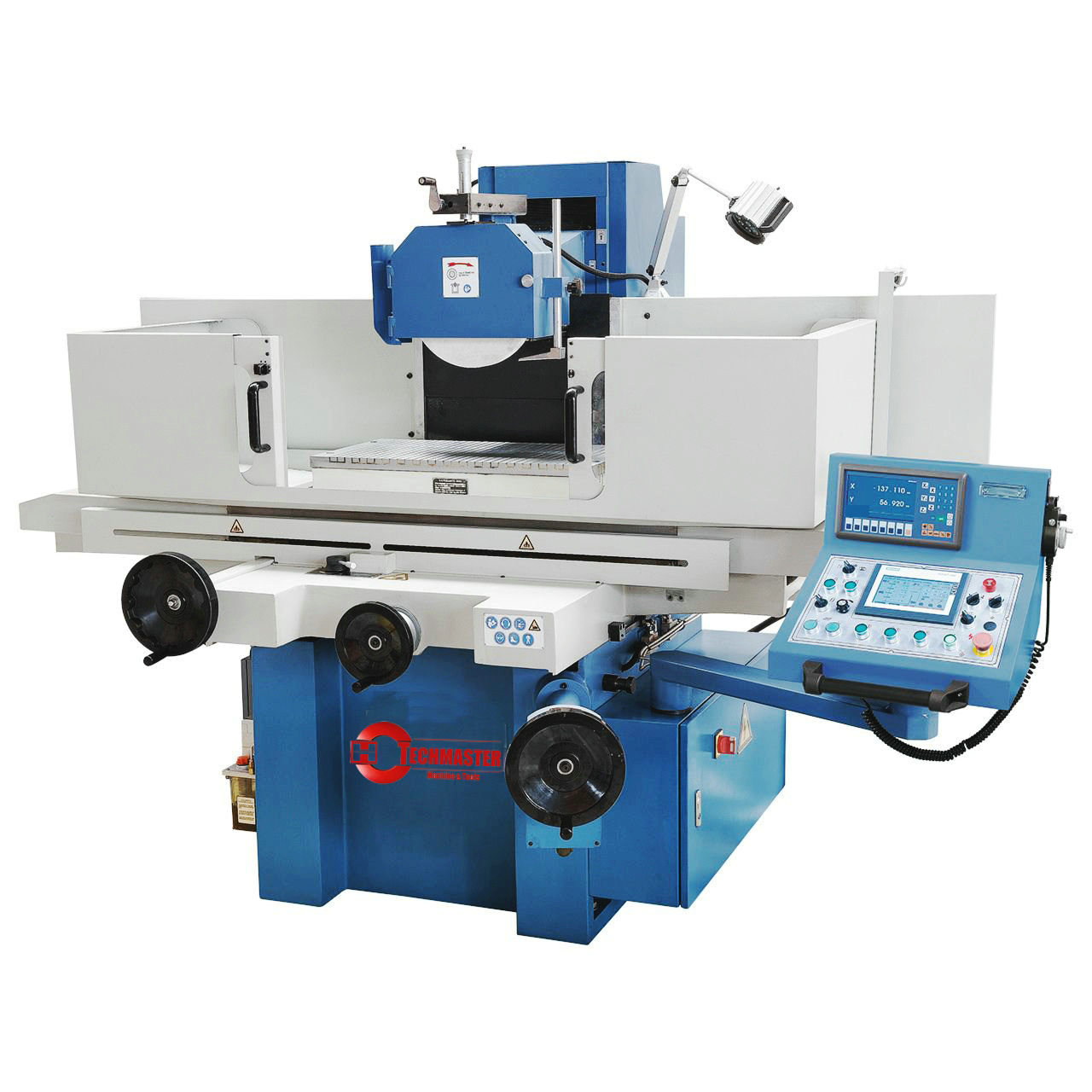

El BSG 40100 PLC es un modelo adecuado para el procesamiento de piezas de trabajo de hasta 600 kg y una superficie de molienda de hasta 1130 x 450 mm. La amplia gama de equipos estándar garantiza un rendimiento óptimo, por ejemplo. Feed vertical automatizado por computadora, tocador paralelo con configuración de micrómetro, placa de sujeción magnética con dispositivo de desmagnetización y lectura digital de 2 ejes.
Unidad hidráulica separada con intercambiador de calor elimina vibraciones y tensión térmica
Guías de mesa endurecidas y pulidas cruzadas y longitudinales. Las guías de contador recubiertas de Durcite-B aseguran una alta rigidez y baja fricción
Guía de tabla longitudinal V-flat, guía de mesa cruzada Doble V
Alimento automatizado por computadora a través de la altura de la pieza de trabajo rápida a la pieza de trabajo, el desbordamiento ajustable y la carrera de acabado de la superficie, el retorno automático en la posición de inicio al final del programa
Los cojinetes axiales y radiales en el huso de molienda están libres de espacio libre
La base de la máquina recocida garantiza una alta precisión
Refuerzos fuertes y paredes gruesas aseguran la rigidez
Características de alimentación vertical automática digital Servo Motor
Las paradas finales permiten viajar longitudinal y cruzado ajustables
Sistema hidráulico de última generación garantiza una traver de mesa suave incluso a alta carga de trabajo
Dimensiones de la tabla 405 x 1020 mm
Cantidad / ancho de ranura T 3 /14 mm
Lectura digital de 2 ejes
Siemens Smart-Panel IE V3 con pantalla táctil
Volante electrónico
Rueda de molienda
Brida
Luz de la máquina LED
Placa de sujeción magnética
Soporte de equilibrio
Balancing Arbor
Tocador paralelo
Cubiertas protectoras
Dispositivo de desmagnetización
Dispositivo de refrigerante
Aderezo diamante
Pies de la máquina
Lubricación central
Herramientas
Placa de sujeción de imán eléctrico 400 x 1000 mm
Max. Viajes, longitudinal 1130 mm
Max. viajar, cruzar 450 mm
Max. Huso de distancia / Tabla 580 mm
Max. Peso de la pieza de trabajo* 600 kg
Rueda de molienda 350 x 40 x 127 mm
Velocidad de mesa, hidráulico 5 - 25 m/min
Ajuste cruzado
Ajuste automático, cruzar 0,5 - 8 mm/accidente cerebrovascular
Alimento rápido, cruzar 990 mm/min
Ajuste por rotación de la hoja de mano 5 mm/rev.
División de escala en el volante 0,02 mm
Ajuste vertical
Ajuste automático, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimento rápido, vertical 480 mm/min
Ajuste por rotación del volante 2 mm/rev.
División de escala en el volante 0,005 mm
Potencia motora del huso de lijado 4,0 kW
Velocidad del huso 1450 rpm
Potencia motora de la bomba hidráulica 2,2 kW
Potencia motora de alimentación vertical 0,5 kW
Longitud 3100 mm
Profundidad 2200 mm
Altura 1900 mm
Peso aprox. 3700 kg
* con placa de sujeción de imán
