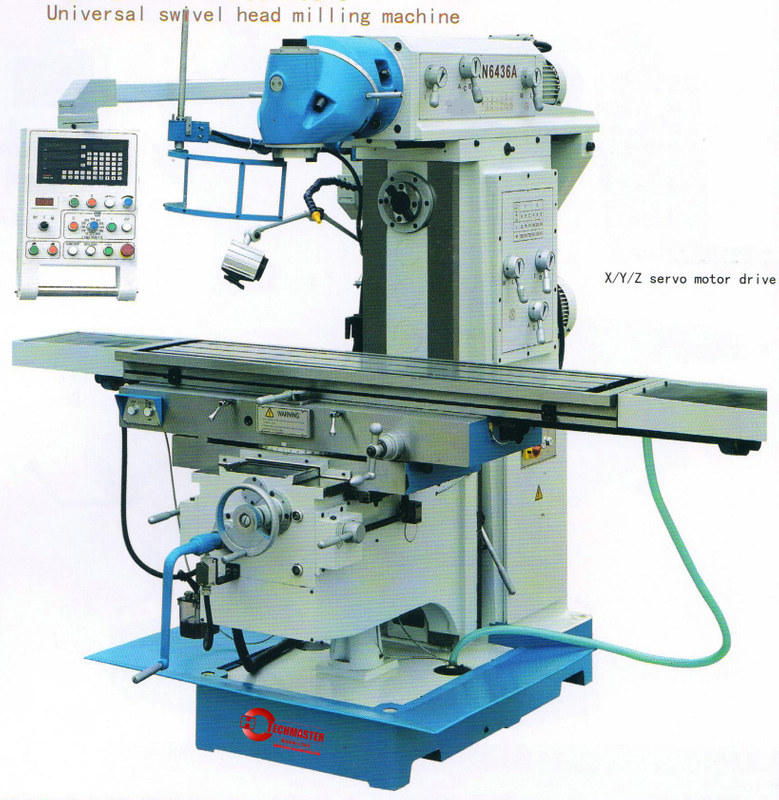

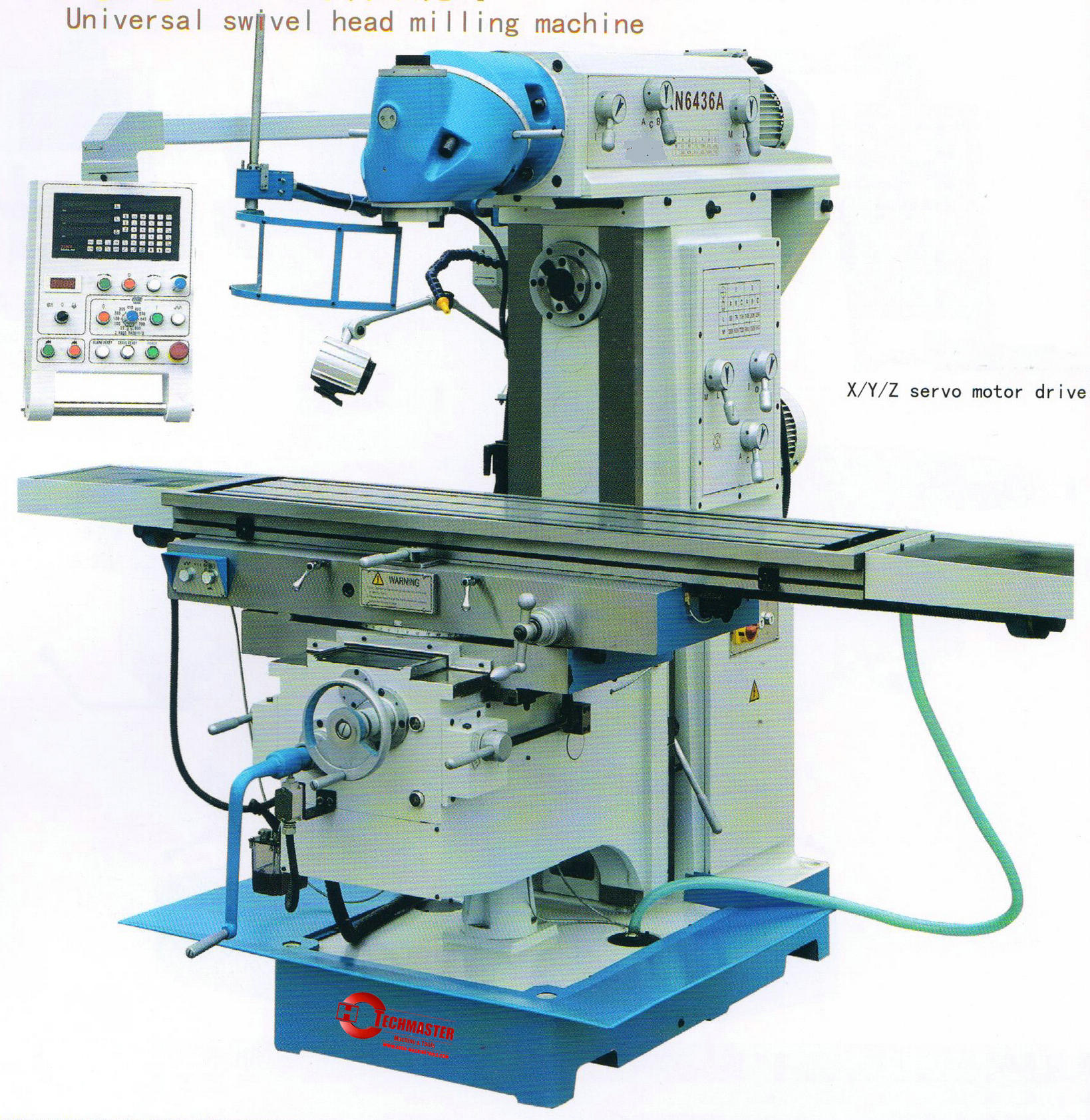

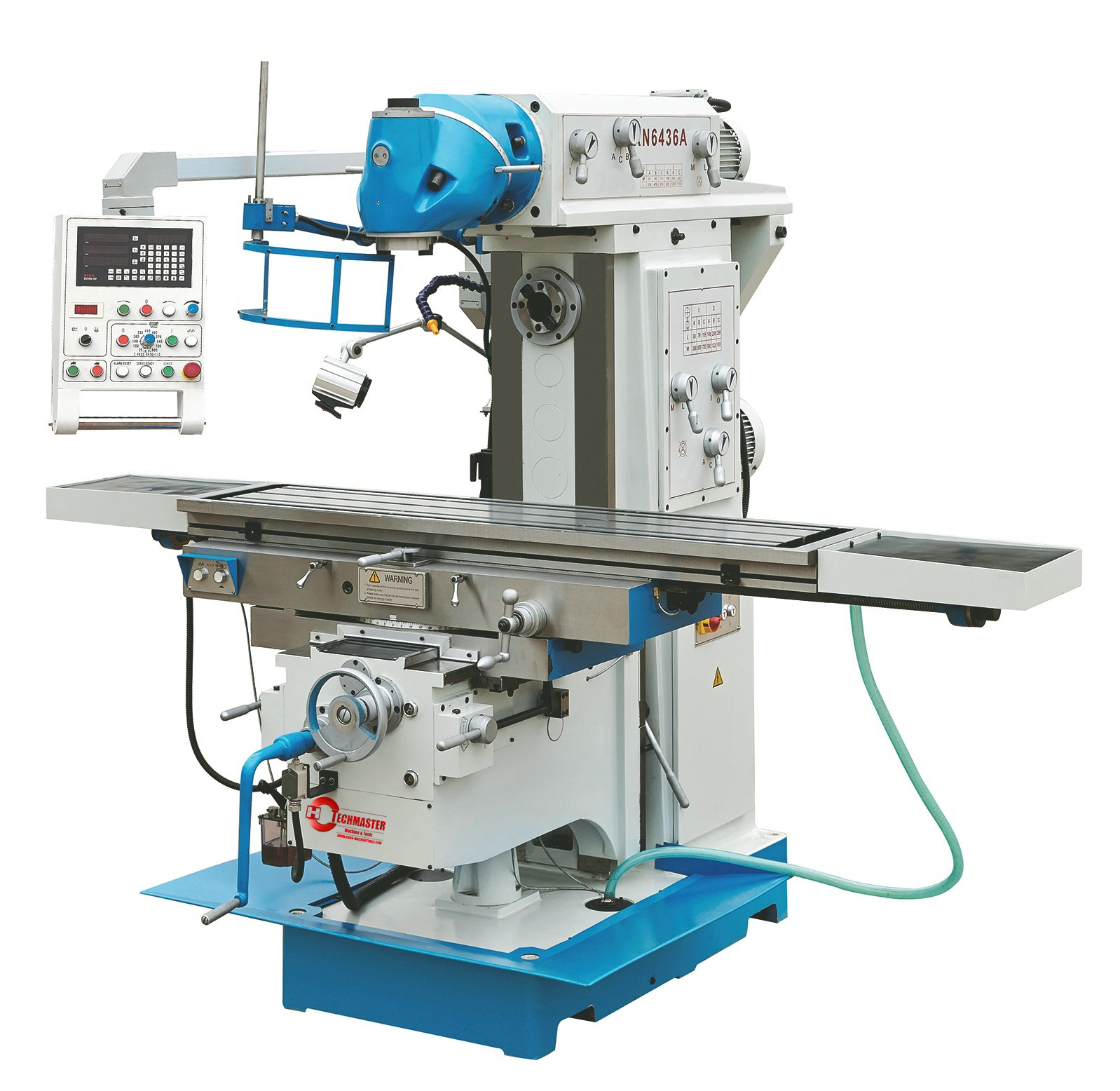

La máquina está con cabeza de fresado universal , puede girar 360 grados.
2. La tabla puede girar los grados del lado izquierdo y derecho 35 .
3. La máquina puede alimentarse automáticamente en tres ejes controlados a través de una caja de engranajes .
4. El RAM es móvil hacia adelante y hacia atrás.
5.x, y, z servo motor
6. La máquina está equipada con panel de operación que es conveniente para el operador.
| unidad | Xn 6436a | |
| Tamaño de la mesa | mm | 1650x360 |
| T Slot No./Width/Distance | No | 14/04/95 |
| Max. carga de la mesa | kg | 300 |
| ángulo giratorio de la mesa | grado | ± 35º |
| Tabla de viaje longitudinal (manual/auto) | mm | 1300 |
| Table Cross Travel (manual/auto) | mm | 320 |
| Table Viajes verticales (manual/auto) | mm | 420 |
| Cón de husillo | ISO50 | |
| Velocidad /paso del huso - vertical | rpm | 58-1800/12 |
| --Horizontal | rpm | 60-1750/12 |
| ángulo giratorio de la cabeza giratoria | grado | 360º |
| Distancia desde el eje del husillo vertical hasta la superficie de la columna | mm | 230-550 |
| Distancia desde la nariz del huso vertical hasta la superficie de la mesa | mm | 170-580 |
| Distancia desde el eje del huso horizontal hasta la superficie de la mesa | mm | 0-420 |
| Distancia desde el eje del huso horizontal hasta el fondo de la carnero | mm | 175 |
| Viajes de Ram | mm | 500 |
| Alimentación longitudinal/cruzada | mm / min | 25-800 |
| Alimento /paso vertical | mm/min | 8-267 |
| Velocidad rápida longitudinal/cruzada | mm / min | 1200 |
| Rápido Traverse vertical | mm/min | 400 |
| motor principal | KW | 5.5 (h) 4 (v) |
| (X/y/z) motor de alimentación | KW | 1.8 |
| dimensión general | centímetro | 255x216.1x210.0 |
| Peso de la máquina | kg | 2850 |
