La tabla puede girar ± 45°
Tamaño de la tabla 1600*360 mm es opcional
El eje X, Y, Z es una alimentación automática centralizada por una caja
La cabeza vertical es estándar
El huso horizontal es iso50, la cabeza vertical es iso40

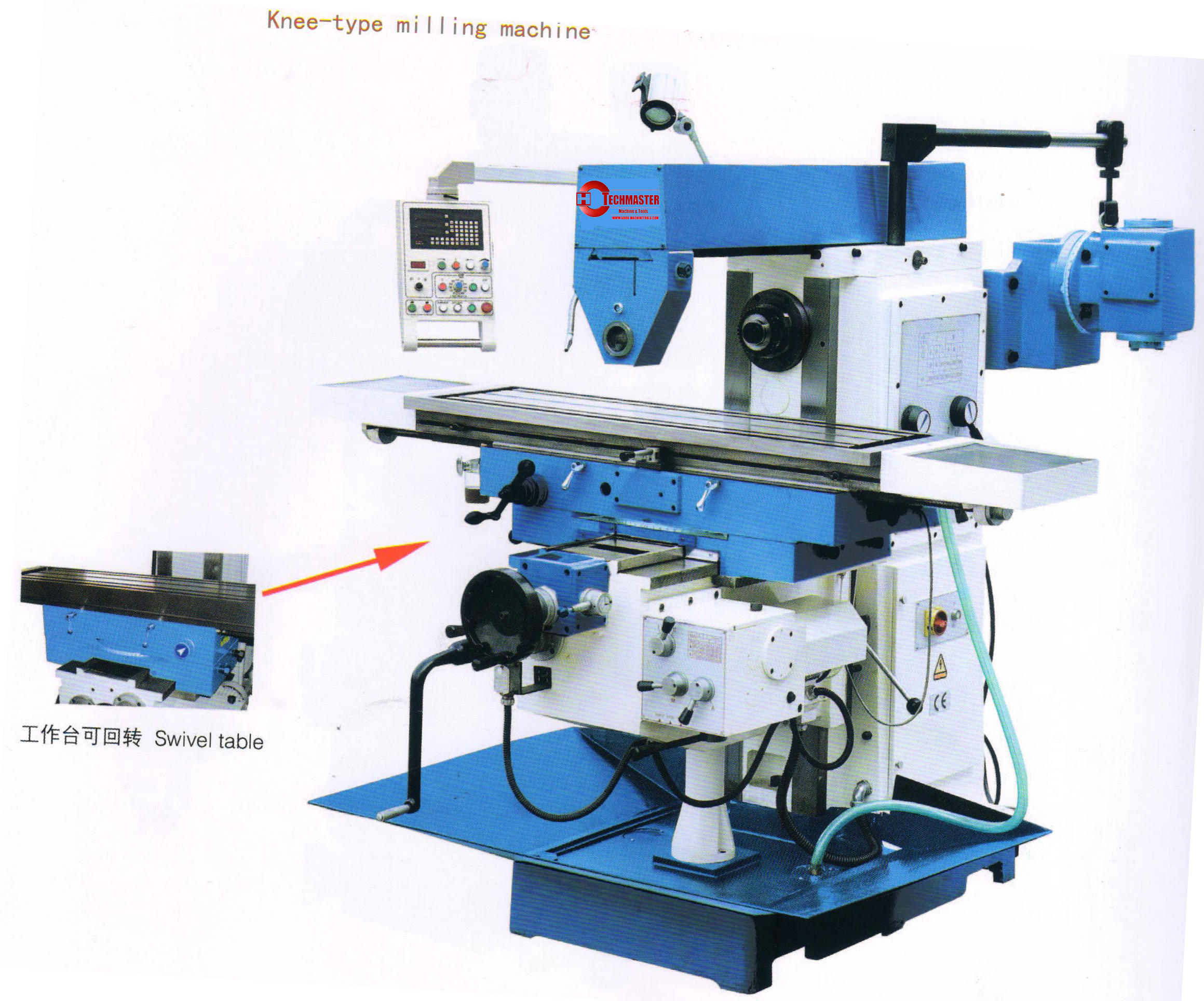

| fresador universal | unidad | XW6136 |
| MESA | ||
| Tamaño de la mesa | mm | 1320x360 |
| T Slot | No | 5 |
| Tamaño (ancho) | mm | 14 |
| Distancia central | mm | 95 |
| Max. carga de la mesa | kg | 400 |
| giro de la mesa | grado | ± 35º |
| rango de mecanizado | ||
| Tabla de viaje longitudinal (manual/auto) | mm | 1000 |
| Table Cross Travel (manual/auto) | mm | 290/280 |
| Table Viajes verticales (manual/auto) | mm | 400 |
| Huso principal | ||
| Cón de husillo | ISO50 | |
| Velocidad /paso del huso | rpm | 58-1800/12 |
| eje del huso vertical a la superficie de la columna | mm | 320 |
| Nariz del huso vertical a la superficie de la mesa | mm | 0-341 |
| eje del huso horizontal a la superficie de la mesa | mm | 0-400 |
| eje del huso horizontal al fondo del brazo | mm | 175 |
| viaje en brazo | mm | 500 |
| Alimentos | ||
| Alimentación longitudinal/cruzada | mm / min | 22-420/8 22-393/8 |
| Vertical/paso | mm/min | 10-168/8 |
| Velocidad rápida longitudinal/cruzada | mm / min | 1290/1205 |
| Rápido Traverse vertical | mm/min | 513 |
| FUERZA | ||
| motor principal | KW | 4 |
| (X/y/z) motor de alimentación | KW | 1.1 |
| motor de refrigerante | KW | 0.09 |
| otros | ||
| dimensión del paquete | centímetro | 207x192x225 |
| dimensión general | centímetro | 202.5x207x195 |
| N/W, G/W | kg | 2200 |
