Descripción del Producto

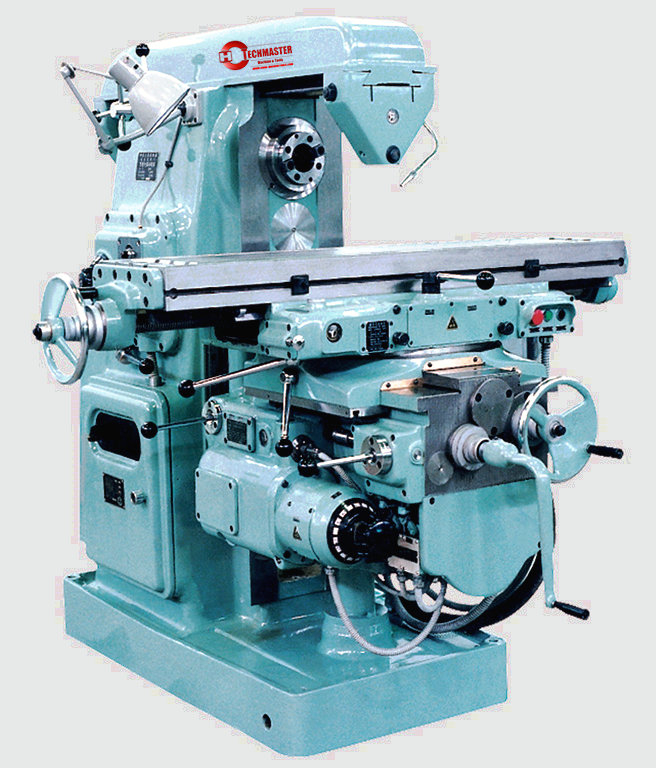

Características de la máquina de molienda de tipo de rodilla universal X6132 Heavy Duty

1. X6132 XL La longitud de la mesa de trabajo se extiende a 1600 mm;

2. X6132 XH El viaje vertical se extiende a 410 mm;

3. X6132 XLH La longitud de la mesa de trabajo se extiende a 1600 mm y el viaje vertical se extiende a 410 mm;

4. Las partes principales están fundidas con material de alta resistencia y después del tratamiento con envejecimiento artificial;

5. El rodamiento del huso es el rodamiento de rodillos cónicos; El huso adopta tres estructuras de apoyo con buena rigidez y fuerte capacidad de carga;

6. La mesa de trabajo puede girar ± 45 ° en el plano horizontal;

7. La transmisión principal y la alimentación de trabajo adoptan el mecanismo de cambio de engranaje con un amplio rango de velocidad;

8. El par de la vía guía en los ejes X, Y y Z es la frecuencia supersónica apagada, con precisión molida y raspada;

9. El sistema de lubricación puede hacer lubricación forzada en el tornillo de plomo y la guía;

10. El tornillo de bola es opcional para la máquina de fresa de tipo vertical de rodilla vertical X6132 de servicio pesado ;

Parámetros técnicos de la máquina de molienda de tipo de rodilla universal X6132 Heavy Duty

Modelo	Unidad	X6132
Tipo		G	Xh	SG	Xlh
Tamaño de la tabla de trabajo (L × W)	mm	1320x320	1320x320	1600x320	1600x320
T Slot (Ancho × No. × Pitch)	mm	18x3x70	18x3x70	18x3x70	18x3x70
Max. cargador	kg	500	500	500	500
Viaje longitudinal (manual/potencia)	mm	700/680	700/680	900/880	900/880
Viajes cruzados (manual/potencia)	mm	255/240	255/240	255/240	255/240
Viaje vertical (manual/potencia)	mm	320/300	410/390	320/300	410/390
Potencia del motor del husillo	KW	7.5	7.5	7.5	7.5
Cón de husillo		ISO50 7: 24	ISO50 7: 24	ISO50 7: 24	ISO50 7: 24
Velocidad del huso	rpm	18 pasos 30 ~ 1500	18 pasos 30 ~ 1500	18 pasos 30 ~ 1500	18 pasos 30 ~ 1500
Ángulo de mesa giratorio máximo	º	± 45º	± 45º	± 45º	± 45º
Distancia desde la nariz del huso hasta la mesa de trabajo	mm	30 ~ 350	30 ~ 440	30 ~ 350	30 ~ 440
Distancia desde el eje del husillo hasta la guía de la columna	mm	215 ~ 470	215 ~ 470	215 ~ 470	215 ~ 470
Paso de alimentación		18	18	18	18
Velocidad de alimentación (x/y/z)	mm/min	18 pasos; 23.5-1180/23.5-1180/8-394
Alimento rápido (x/y/z)	mm/min	2300/2300/770	2300/2300/770	2300/2300/770	2300/2300/770
Potencia del motor de alimentación	KW	1.5	1.5	1.5	1.5
Dimensiones generales (L × W × H)	mm	2294x1770x1665	2294x1770x1790	2294x2050x1665	2294x2050x1790
Peso (neto/bruto)	kg	2650/3400	2850/3600	2750/3500	2950/3700
