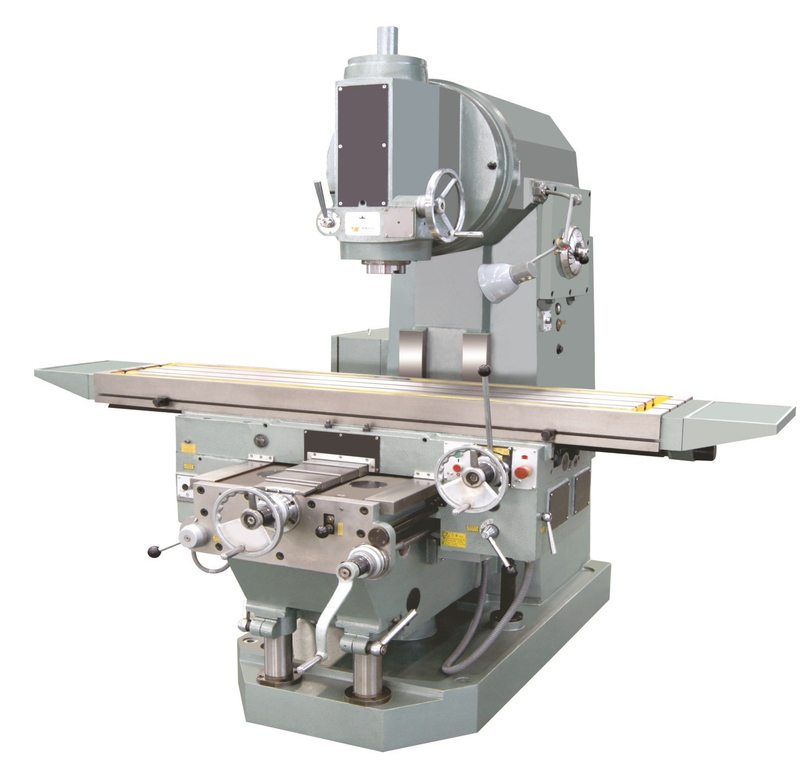

♥ Descripción general del producto
☆ Montado con la cara, cilíndrica, lateral, bisel y fresas formadas, la máquina es adecuada para procesar superficie plana, inclinada, ranuras y engranajes en piezas de trabajo diversas. Equipado con accesorios opcionales, como la mesa rotativa y la cabeza divisoria, la máquina puede ser aplicable al procesamiento versátil. Es una máquina herramienta ideal para el proceso de mecanizado, el mantenimiento, el instrumento, el dado y los moldes.
♥ Características de la máquina
☆ 'T Type ' Tornillo de plomo en tres eje asegura un funcionamiento conveniente, un rendimiento confiable y una mayor precisión del procesamiento.
☆ La dirección del movimiento se cambia a través del embrague mecánico. Dentro de la caja de engranajes de alimentación, embrague mecánico en lugar de embrague magnético para proteger las piezas de la máquina y los componentes eléctricos y prolongar la vida útil.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （Ancho × Longitud） | mm | 428× 2000 |
2 | Tlots t | mm | 3 × 18 |
3 | Distancia entre las ranuras T | mm | 100 |
4 | Máx. | kg | 800 |
VIAJAR | |||
5 | X eje (manual/potencia) | mm | 1250/1230 |
6 | E eje y (manual/potencia) | mm | 420/350 |
7 | Eje z (manual/potencia) | mm | 470/450 |
HUSO | |||
8 | Max. Ángulo rotativo de la cabeza de fresado vertical | ± 45 ° | |
9 | Agujero del orificio del huso | 7:24, no: 50 | |
10 | Pasos de velocidad del husillo | 20 | |
11 | Rango de velocidad del husillo | r/min | 18-1400 |
12 | Diámetro del rodamiento delantero | mm | Φ100 |
13 | Viajes de pluma de husillo | mm | 90 |
ALIMENTAR | |||
14 | Pasos de velocidad de alimentación | 15 | |
15 | Rango de velocidad de alimentación: longitudinal X | mm/min | 10-1250 |
16 | Rango de velocidad de alimentación: Cross Y | mm/min | 10-1250 |
17 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 2.5-315 |
18 | Rango de alimentación rápida: longitudinal X | mm/min | 3200 |
19 | Rango de alimentación rápida: cruz y | mm/min | 3200 |
20 | Rango de alimentación rápida: Z Vertical Z | mm/min | 800 |
Fuente de energía | |||
21 | Potencia del motor principal | KW | 11 |
22 | Potencia del motor de alimentación | KW | 3 |
23 | Voltaje/frecuencia (según su requisito) | V/Hz | 380/50 |
OTROS | |||
24 | Distancia desde la nariz del huso a la superficie de la mesa de trabajo | mm | 40-520 |
25 | Dimensión de la máquina | mm | 2600 × 2470 × 2450 |
26 | Peso de la máquina | kg | 5800 |
