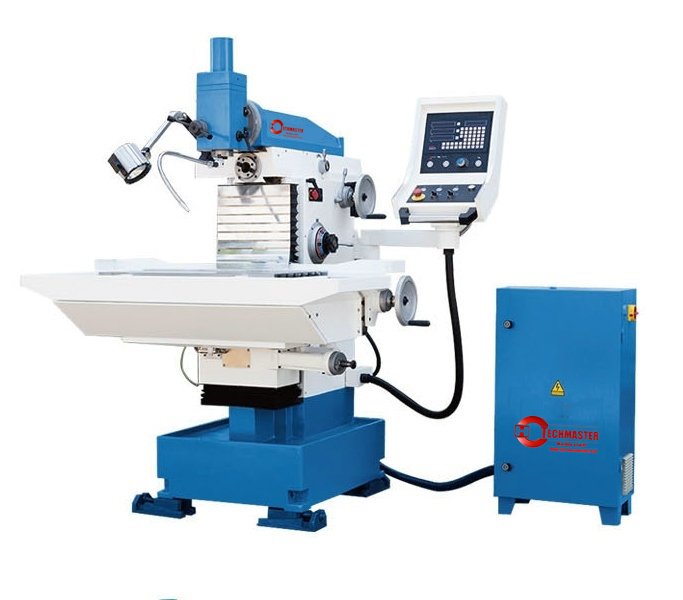

X8140 Universal Tool Machine es una máquina versátil, ampliamente utilizada para el fabricante de corte de metales en diferentes industrias mecánicas. Es particularmente adecuado para la fabricación de piezas de máquinas a medias y maquinadas en precisión, que tiene formas complicadas. Tiene una gran ventaja para la fabricación de piezas medias y pequeñas para usar esta máquina herramienta.
| X81 40c WD | |
Superficie horizontal de trabajo | 400x 800 mm | |
T Slot No./Width/Distance | 6 /14 mm /6 3mm | |
Superficie de trabajo vertical | 250x 1200 mm | |
T Slot No./Width/Distance | 3/ 14 mm / 63mm | |
Max. Longitudinal (x) Viaje de la mesa de trabajo | 600mm | |
Max. Viajes cruzados (y) de tobogán del huso horizontal | 400 mm | |
Max. Viajes verticales (z) de la mesa de trabajo | 300mm | |
Distancia desde el centro del huso horizontal hasta la superficie de la mesa de trabajo horizontal | Mínimo | 158 mm |
Max. | 548 mm | |
Distancia desde la nariz del huso vertical a la superficie de la mesa de trabajo horizontal | Mínimo | 118 mm |
Max. | 518 mm | |
Distancia desde el eje del huso vertical hasta la guía de la cama (máx.) | 565mm | |
Rango de velocidades del huso (18 pasos) | 40- 2000r/min | |
orificio del cón de husillo | ISO40 7:24 | |
Rango de travers de longitudinal (x), cruzado (y) y vertical (z) | 5-500 mm/min (sin paso) | |
Alimentamiento rápido de traveres longitudinales (x), cruzados (y) y verticales (z) | 1200 mm/min | |
Viaje de pluma de huso vertical | 80 mm | |
Principal motor de transmisión | 3KW | |
Potencia total del motor | 5kw | |
O dimensión Verall | 1740x1540 x2012 mm | |
Peso neto | 1300 kgs | |
