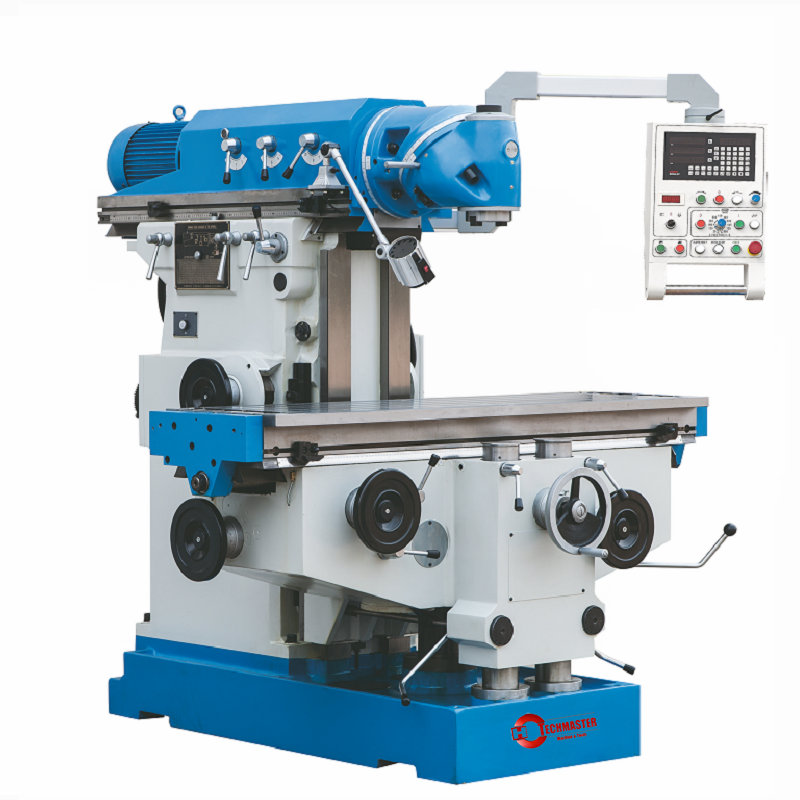

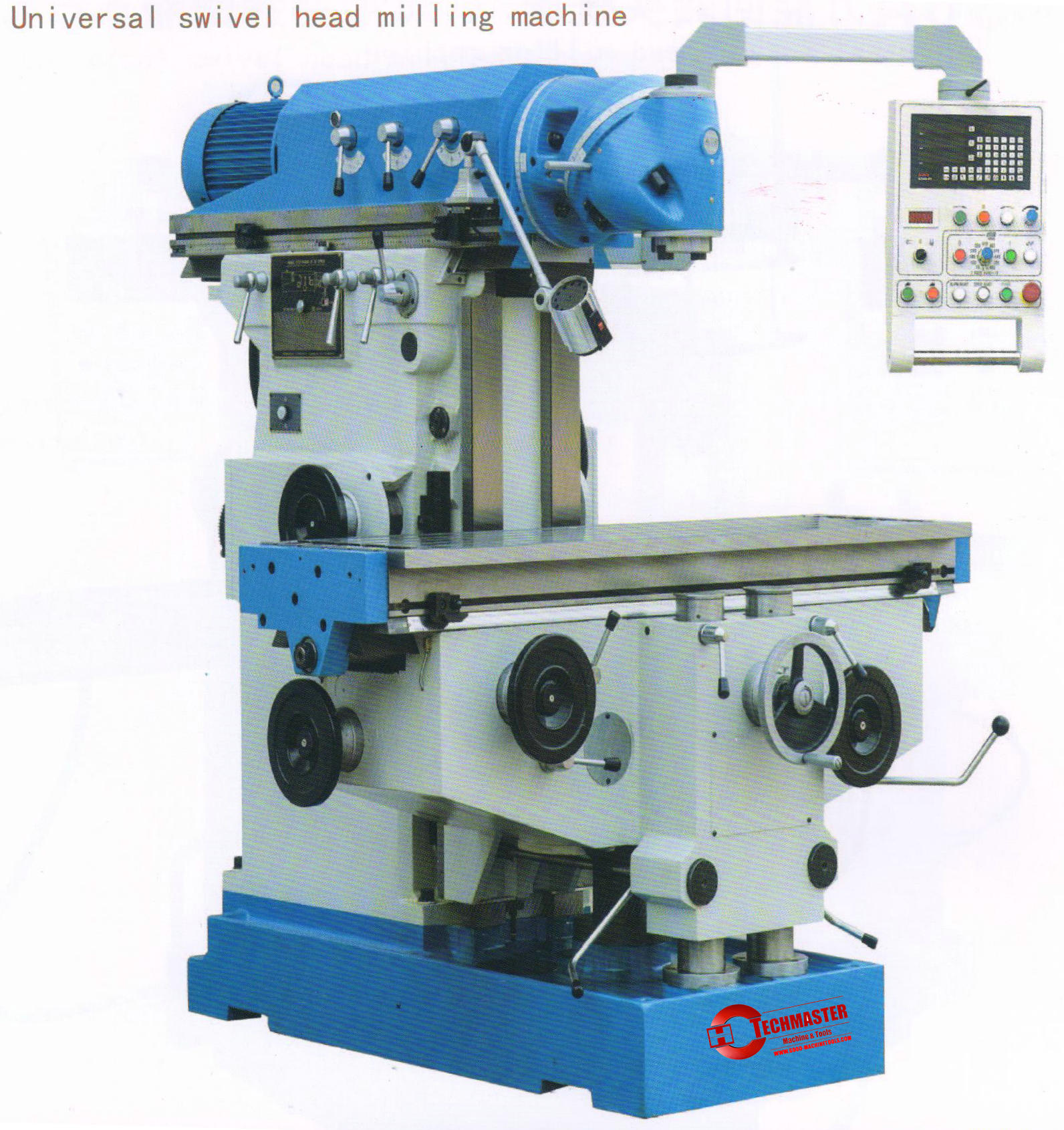

X5746 /x5746-1 (mesa de trabajo más grande)
| Cantidad: | |
|---|---|
Característica:
1,Motor de frecuencia de CA de husillo conducido con la velocidad que indica en la pantalla del panel.
2,El eje de 3 alimentación adoptan el motor GSK y la transmisión controlada por Siemens Plc.
3,Panel de operación Instale la pantalla táctil Siemens PLC, que puede realizar mecanizado automático.
4,La alimentación de 3 ejes puede controlarse no solo por la rueda de mano eléctrica sino también el botón de cruce en el panel.
5,El tornillo de bola X ,Y ,z puede asegurar un mejor posicionamiento de precisión.
6,Lubricación automática, la forma rectangular de la guía con capa de plástico puede cargar 1500 kgs.
Artículo | especificación | X5746 | |
1 | Tamaño de la mesa de trabajo | 1635 × 460 (mm 2) | |
2 | Viajes de mesa (x/y) | 1300/470 mm | |
3 | T-Slot of Worktable (número/ancho) | 5/18 mm | |
4 | Distancia entre las lotes T adyacentes | 80 mm | |
5 | Cón de husillo | ISO40 | |
6 | Distancia entre la nariz del huso a la superficie de la mesa de trabajo | 40 mm ~ 510 mm | |
7 | Distancia entre el eje del husillo a la superficie de la columna | 68 ~ 718 mm | |
8 | Viaje transversal de RAM | 630 mm | |
9 | Rango de velocidad del husillo | 30-2050 rpm 27 pasos | |
10 | Paso de alimentación de la mesa de trabajo y RAM | Sin paso | |
11 | Tasa de alimentación de la mesa de trabajo | longitudinal | 10-1000 mm/min |
transverso | 6-6400 mm/min | ||
12 | Velocidad de alimentación de RAM | 10-1000 mm/min | |
13 |
Rango de alimentación de alimentación rápida | longitudinal | 2200 mm/min |
transverso | 1460 mm/min | ||
14 | Rango de velocidad rápida de RAM | 2200 mm/min | |
15 | Motor del huso principal | 7.5kw | |
16 | Potencia de alimentar el motor | 4.4kw 28.4n/m | |
17 | Peso neto | 3500 kg | |
Artículo | especificación | X5746-1 | |
1 | Tamaño de la mesa de trabajo | 2000 × 460 (mm 2) | |
2 | Viajes de mesa (x/y) | 1500/470 mm | |
3 | T-Slot of Worktable (número/ancho) | 5/18 mm | |
4 | Distancia entre las lotes T adyacentes | 80 mm | |
5 | Cón de husillo | ISO40 | |
6 | Distancia entre la nariz del huso a la superficie de la mesa de trabajo | 40 mm ~ 510 mm | |
7 | Distancia entre el eje del husillo a la superficie de la columna | 68 ~ 718 mm | |
8 | Viaje transversal de RAM | 630 mm | |
9 | Rango de velocidad del husillo | 30-2050 rpm 27 pasos | |
10 | Paso de alimentación de la mesa de trabajo y RAM | Sin paso | |
11 | Tasa de alimentación de la mesa de trabajo | longitudinal | 10-1000 mm/min |
transverso | 6-6400 mm/min | ||
12 | Velocidad de alimentación de RAM | 10-1000 mm/min | |
13 |
Rango de alimentación de alimentación rápida | longitudinal | 2200 mm/min |
transverso | 1460 mm/min | ||
14 | Rango de velocidad rápida de RAM | 2200 mm/min | |
15 | Motor del huso principal | 7.5kw | |
16 | Potencia de alimentar el motor | 4.4kw 28.4n/m | |
17 | Peso neto | 3700 kg | |
