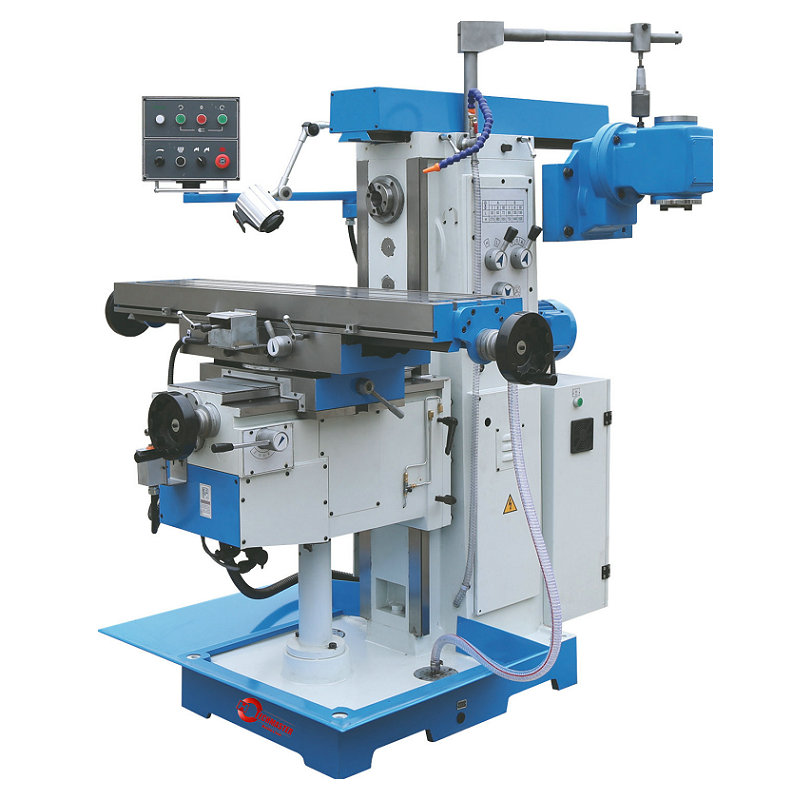

X6436a / x6436a-1 (gran mesa de trabajo)
| Cantidad: | |
|---|---|
Especificación | Unidad | XL6030 | XL6030A | XL6030B | XL6030C |
Tamaño de la mesa | mm | 1270X300 | 1370X300 | 1270*300 | 1370*300 |
Viajes de mesa (x / y / z) | mm | 720/ 300/400 | 820/300/400 | 900/380/400 | 1000/380/400 |
Cón de husillo | --- | 7:24 ISO40 | |||
Velocidad rápida de la mesa (x / y / z) | mm/min | 1335/1335/1000 | |||
Feed de tabla (x / y / z) | mm/min | XY: 30-830 Z: 23-625 | |||
T-Slots （ No./Width/Pitch) | mm | 14/04/80 | |||
Rango de velocidad del husillo | r/min | 12 pasos 35-1500 | |||
Distancia entre la nariz del huso y la superficie de la mesa | mm | 75-475 | |||
Distancia entre el eje del huso y la guía de col u mn | mm | 155 | |||
Motor principal | KW | 3 | |||
Torque del motor del eje X/Y/Z A C Servo | N .m | 10 | |||
Tamaño general | mm | 1720X 1680x1730 | 1820X 1680x1730 | 1720X 1680x1730 | 1820X 1680x1730 |
Peso neto | kg | 1500 | 1550 | 1550 | 1600 |
Se puede pedir una tabla rotativa opcional ± 45 °
Modelo | Tamaño de la mesa | Max Table Travel - X/Y/Z | Ángulo giratorio máximo de la mesa | Distancia entre la línea central del huso y la superficie de la tabla |
Xl6130 | 1270X300 | 720/ 300/400 | ± 45 ° | 35-435 |
XL6130A | 1370X300 | 820/300/400 | ||
XL6130B | 1270X300 | 900/380/400 | ||
XL6130C | 1370X300 | 1000/380/400 |
Accesorios opcionales
NO. | Nombre |
1 | DRO de 3 eje |
2 | CE Schneider Electric |
3 | Hangmón de aluminio |
4 | Cubierta de mesa de trabajo |
5 | Lámpara de trabajo LED |
6 | Tabla rotativa ± 45° |
7 | Lubricación automática |
8 | Brazo de soporte para la cabeza vertical |
Accesorios estándar
Artículo | Nombre | Especificación | Cantidad |
1 | Cabeza de fresado vertical | 1 | |
2 | Llave de Allen | 5 、6、10 | 1 |
3 | Llave inglesa | 17*19 、22*24 、32*36 | 1 |
4 | Manga central | 7:24; ISO40-MS4 | 1 |
5 | Manejar | 1 | |
6 | Arbor de fresado | 7:24 ISO40 φ27 | 1 set |
7 | Apoyo para el arbor de fresado | 1 | |
8 | Barra de dibujo | M16 × 480 | 1 |
9 | Lavadora、 | M16 | 2 |
10 | Manual de operación | 1 | |
11 | Sistema de refrigerante con motor eléctrico | 1 | |
12 | Auto -alimentación y alimentación rápida de xyz | 1 | |
13 | Bandeja | 1 |
