♥ Descripción general del producto

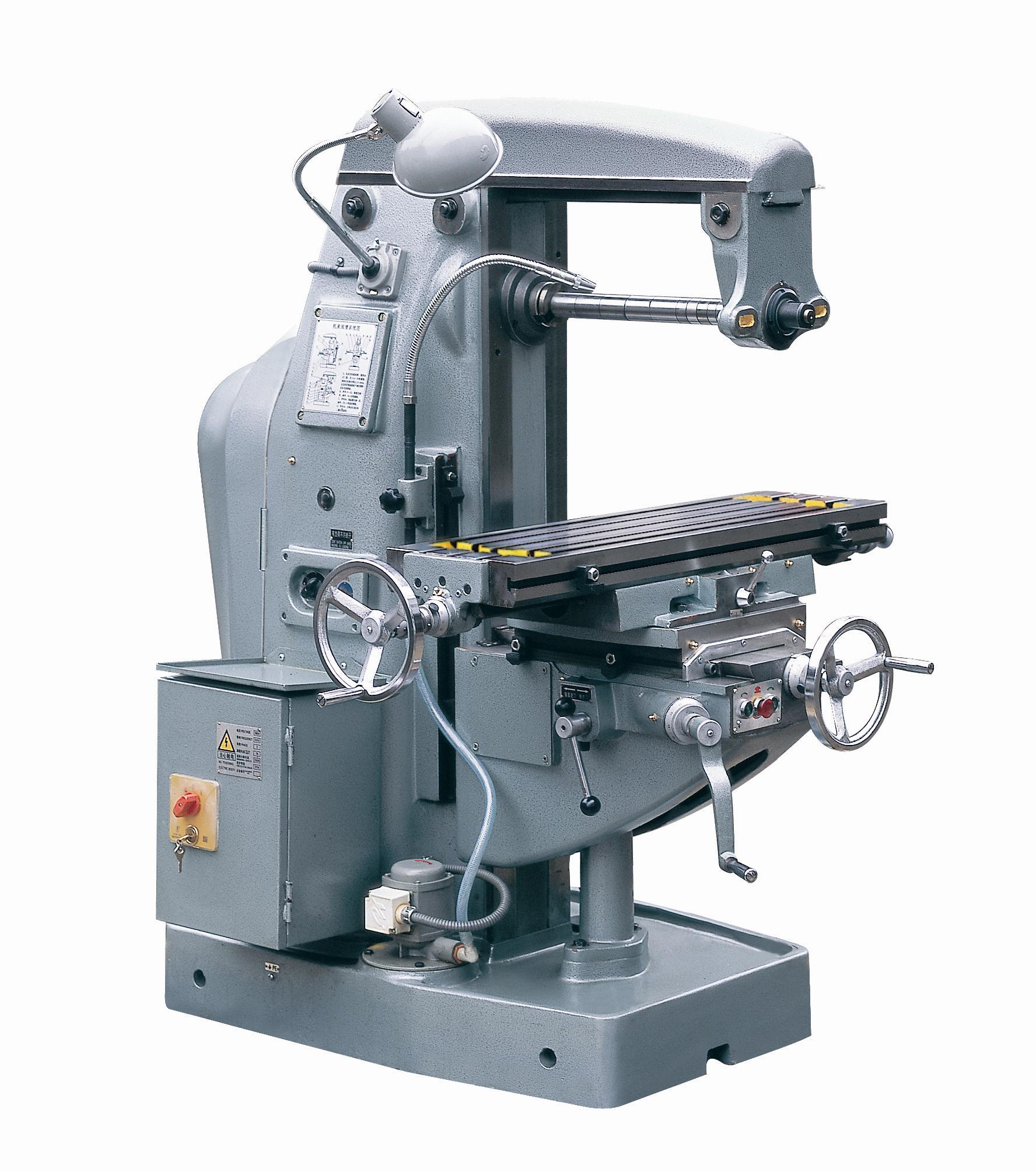

☆ 57-3d La fresadora de tipo de rodilla universal es una máquina de propósito general que puede usarse en un amplio rango. Montado con cortadores de cara, cilíndrica, lateral, bisel y formado, la máquina es adecuada para procesar superficie plana, inclinada, ranuras y engranajes en piezas de trabajo diversas. Equipado con accesorios opcionales, como el cabezal de fresado vertical y el cabezal dividido, la máquina puede ser aplicable al procesamiento versátil. Es una máquina herramienta ideal para el proceso de mecanizado, el mantenimiento, el instrumento, el dado y los moldes.
♥ Características de la máquina
☆ La mesa de trabajo puede girar ± 45° y aplicarse a la alimentación automática y rápida.
☆ Maneras de deslizamiento endurecido y en tierra garantiza una alta precisión.
☆ Con alta potencia del motor y amplia velocidad de rango, la máquina se adapta al corte de alta velocidad al usar cortadores de aleación dura.
☆ Con la transmisión de engranajes en el cuerpo de la máquina y la plataforma de elevación, la máquina es lo suficientemente rígida como para soportar el procesamiento pesado.
☆ Sistema completo de refrigerante y lubricación.
☆ El equipo DRO es opcional.
♥ Machine P Arameter
CÓDIGO | ARTÍCULO | DETALLES | |
1 | Mesa de trabajo （ Ancho × Longitud ） | mm | 250 × 900 |
2 | Tlots t | mm | 3 × 14 |
3 | Distancia entre las ranuras T | mm | 654 |
VIAJAR | |||
4 | Viaje longitudinal x | mm | 500 |
5 | Viajes cruzados y | mm | 165 |
6 | Viaje vertical z | mm | 300 |
HUSO | |||
7 | Agujero del orificio del huso | MT3 OR7: 24, no: 30 | |
8 | Pasos de velocidad del husillo | 12 | |
9 | Rango de velocidad del husillo | r/min | 32-1250 |
10 | Diámetro del cenador | mm | Φ22 φ27 |
ALIMENTAR | |||
11 | Pasos de velocidad de alimentación | 12 | |
12 | Rango de velocidad de alimentación: longitudinal X | mm/min | 5.6-181 |
13 | Rango de velocidad de alimentación: Cross Y | mm/min | 11.3-366 |
14 | Rango de velocidad de alimentación: Z Vertical Z | mm/min | 4.5-146.2 |
Fuente de energía | |||
15 | Potencia del motor principal | KW | 2/2.4 |
16 | Voltaje/frecuencia (según su requisito) | V/Hz | 380/50 |
OTROS | |||
17 | Distancia desde el centro del huso hasta el brazo | mm | 162 |
18 | Distancia desde el centro del huso hasta la superficie de la mesa de trabajo | mm | 60-360 |
19 | Dimensión de la máquina | mm | 1400 × 1330 × 1478 |
20 | Dimensión del paquete | mm | 1430 × 1440 × 1750 |
21 | Peso de la máquina | kg | 1300 |
