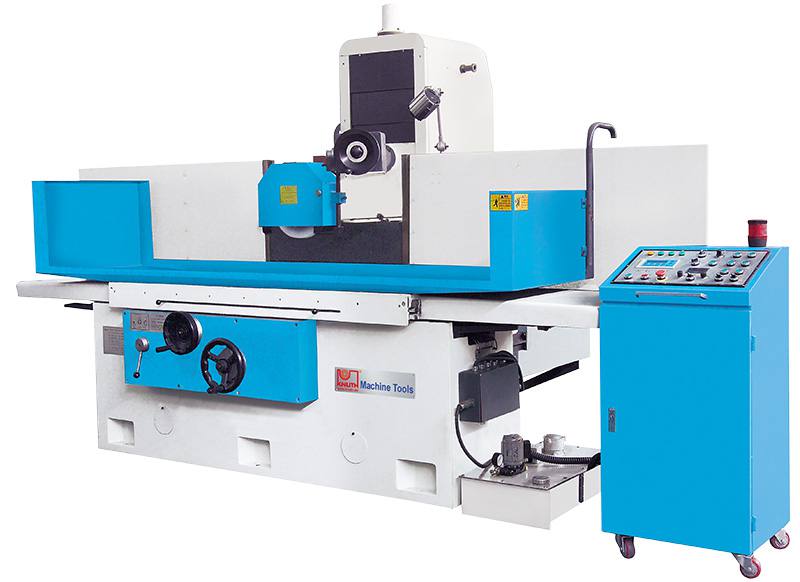

SG50100AHD
| Cantidad: | |
|---|---|
Corre de cabezal en los rodamientos de bolas angulares precargados y las
formas de guía de eje de alta capacidad X e Y son una
unidad hidráulica separada
( plástico) contraminea con
eje
x
| Especificación | Unidad | SG50100 Ahr/ahd | SG50160 Ahr/ahd | Sg60120 Ahr/ahd | Sg60160 Ahr/ahd | Sg60220 Ahr/ahd | |
| Tamaño de la mesa | mm | 500x1000 | 500x1600 | 610x1200 | 610x1600 | 610x2200 | |
| Max. Molilla (WXL) | mm | 500x1000 | 500x1600 | 610x1200 | 610x1600 | 610x2200 | |
| Max. Distancia de la mesa al centro del huso | mm | 600 | |||||
| Tamaño de mechón magnético (equipo opcional) | mm | 500x1000x1 500x800x2 600x1000x1 600x800x2 600x1000x2 | |||||
| Velocidad de la mesa Movimiento longitudinal | m/min | 5-25 | |||||
| Movimiento cruzado de cabeza de rueda | Alimentación automática | mm/t | 0.5-20 | ||||
| Velocidad rápida | m/min | 1.25 | |||||
| Alimento del volante | mm/div | 0.02 | |||||
| Movimiento vertical de cabeza de rueda | Alimentación automática | mm/t | 0.005, 0.01, 0.015, 0.02, 0.03, 0.04 (solo para el modelo AHD) | ||||
| Velocidad rápida | mm/min | 230 | |||||
| Alimento del volante |
| 0.002 | |||||
| Rueda | Velocidad | Rpm | 1450 (50Hz), 1740 (60Hz) | ||||
| Tamaño (ODXWXID) | mm | 355x (20-50) x127 | |||||
| Motor de huso | KW | 7.5 | |||||
| Max. Capacidad de carga de la tabla (incluya Chuck) | kg | 700 | 880 | 970 | 1230 | 1690 | |
| Potencia nominal total | KW | 12 | 14 | ||||
| Altura de la máquina | mm | 2390 (incluir la base de embalaje) | |||||
| Espacio en el piso (LXW) | mm | 4700x2550 | 7120x2550 | 4740x2750 | 5340x2750 | 6740x2750 | |
| Peso bruto | kg | 5500 | 6000 | 6500 | 7000 | 8000 | |
