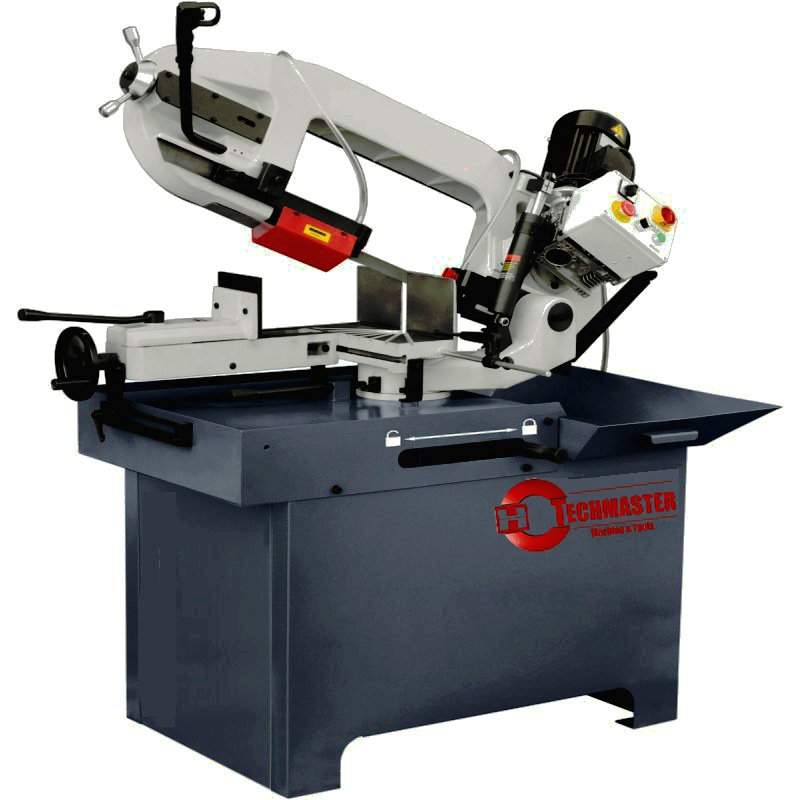

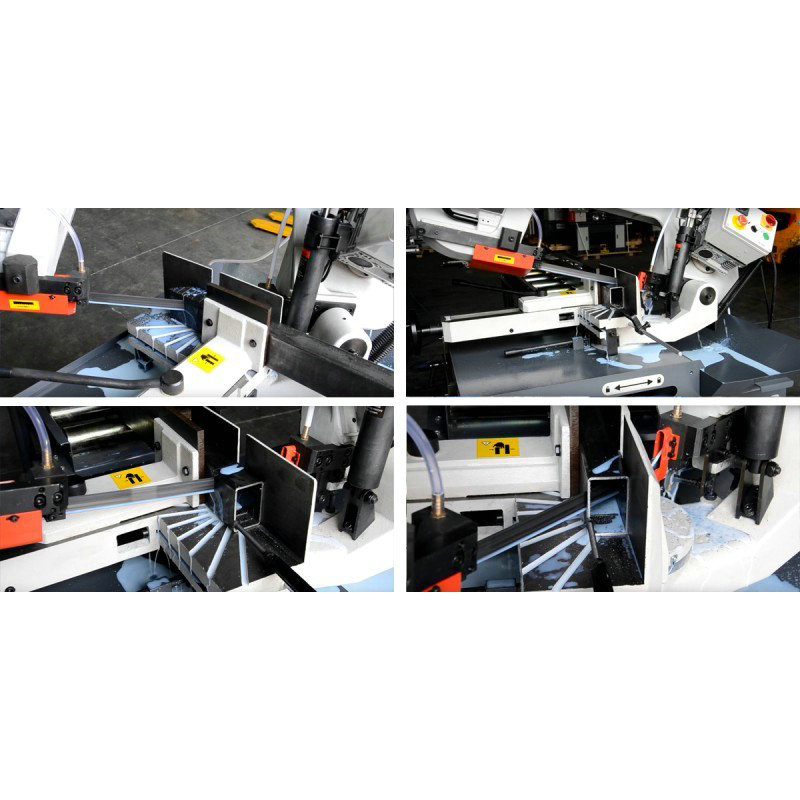

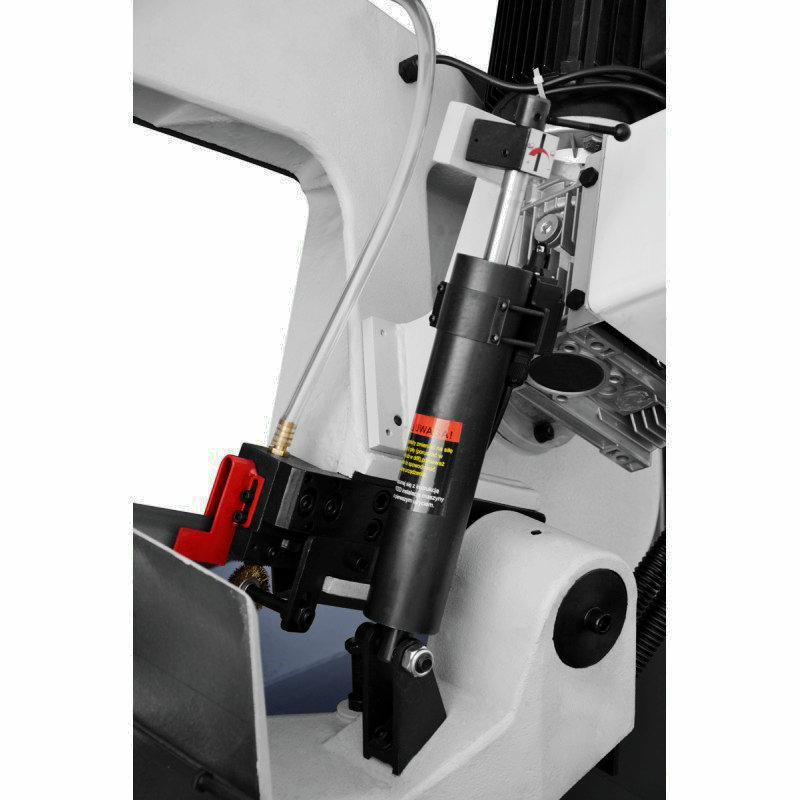

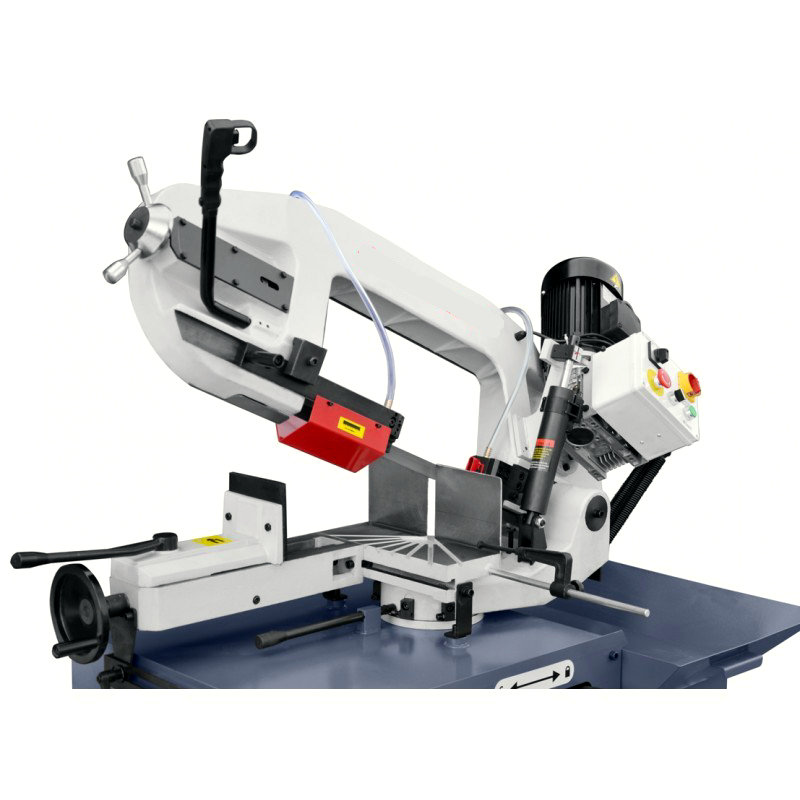

La sierra de banda para metal proporciona corte en cualquier ángulo de -45 ° a + 60 °. El corte de elemento puede alimentarse manualmente o por cualquier dispositivo de alimentación. El alimento durante el corte es gravitacional en el principio del flujo de aceite en un cilindro hidráulico de dos cámaras. La banda vio perfecto para cortar tubos, perfiles y otros materiales.

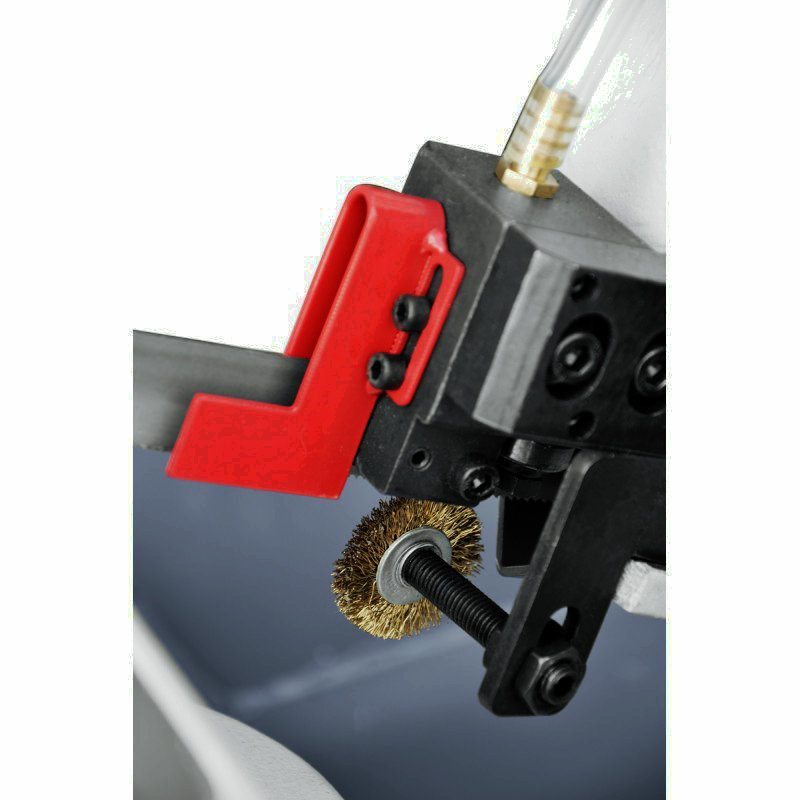

El operador inicia la máquina presionando el botón de inicio y establece la velocidad de corte. Después de que se termina el ciclo, la máquina se detiene automáticamente y el operador levanta el brazo a la posición inicial. El brazo de la banda de la banda está hecho de hierro fundido masivo y uniforme, y junto con una banda de corte de 27 mm de ancho permite el corte de acero estructural, acero inoxidable y herramientas. El vicio se encuentra en una cama ajustable y está equipado con una abrazadera rápida. Las guías de la cuchilla están equipadas con un sistema de rodamientos de bolas y carburos cementados, asegurando una excelente precisión de corte y corte recto. Tiene un gran impacto en la guía de la banda, su durabilidad, precisión y calidad de corte. La guía de carburo reduce drásticamente el desgaste de la máquina y la cuchilla.
La base está encerrada, que constituye un cuerpo rígido de láminas de acero soldado. Un recipiente de refrigerante de inundación separado con un electropombo está dentro. La forma de la parte superior de la base constituye un tanque para el drenaje del refrigerante de inundación y las papas fritas producidas durante el corte. El banco de trabajo de hierro fundido está unido a la base, con un brazo giratorio de doble cara y un panel de control.

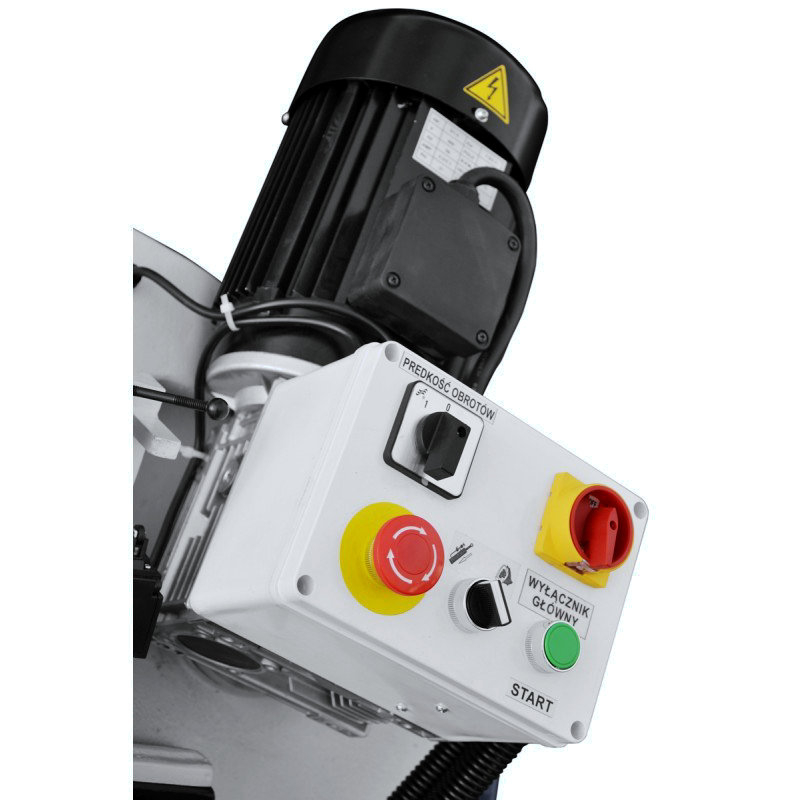

La velocidad de alimentación es controlada por el panel de control. Hay 2 velocidades de banda de corte: 44 y 88 m/min. En la posición del brazo de descanso (después del proceso de corte), la unidad de banda de corte se apaga automáticamente. La seguridad se asegura con los protectores de la banda de corte y los microeswitches que detienen el motor después de que termine el ciclo de corte o después de que se abran cualquiera de los guardias; La protección adicional consiste en la interrupción automática de la sierra de banda en caso de que la banda de corte se rompe.
Ø Max | 260 mm /corte perpendicular |
H × B Max | 320 × 160 mm /corte perpendicular |
Fuente de alimentación | 3 - fase, 400V |
Potencia total | 2.1 kW |
Control de baja el brazo | cilindro hidráulico |
Dimensiones de la banda | 2730 × 27 × 0.9 mm |
Velocidad de corte | Paso 0–50 m/min |
Velocidad de la banda | 44 /88 m / min |
Altura de la base del vicio | 920 mm |
Dimensions | 1400 × 880 × 1550 mm |
Peso | 330 kg |
Ángulo |
|
|
|
0º | Ø260 | 320 × 160 | 255 × 255 |
45º R | Ø210 | 210 × 200 | 210 × 210 |
60º R | Ø135 | 135 × 130 | 130 × 130 |
45º L | Ø160 | 220 × 130 | 160 × 160 |
