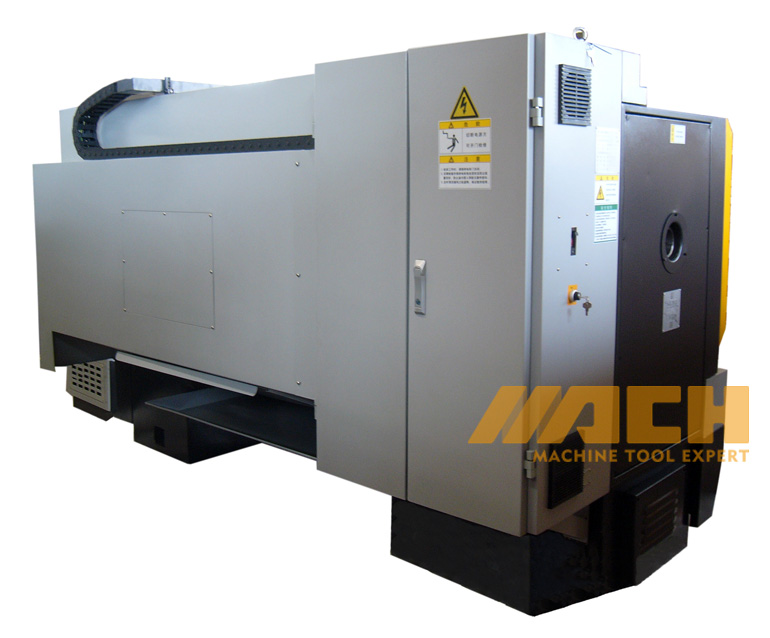

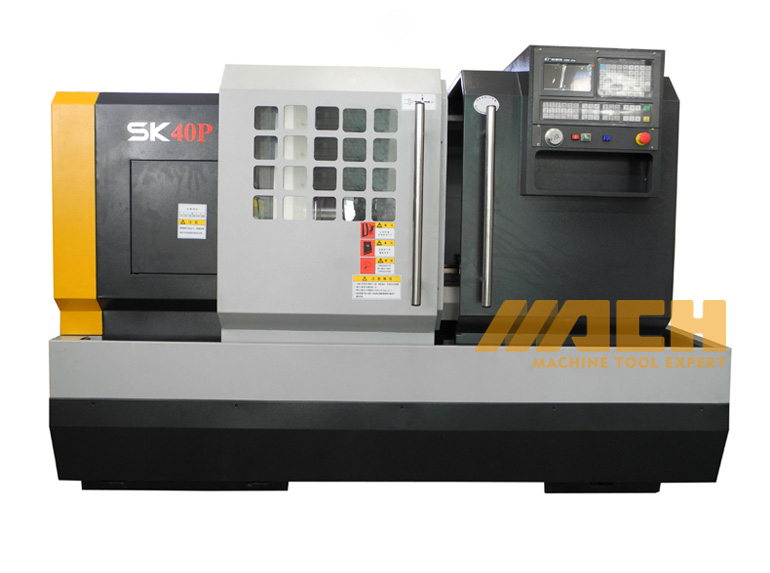

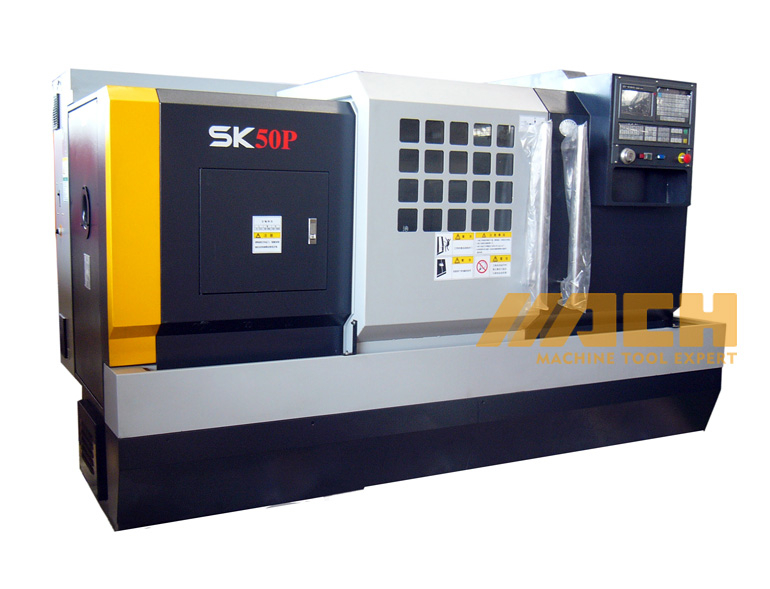

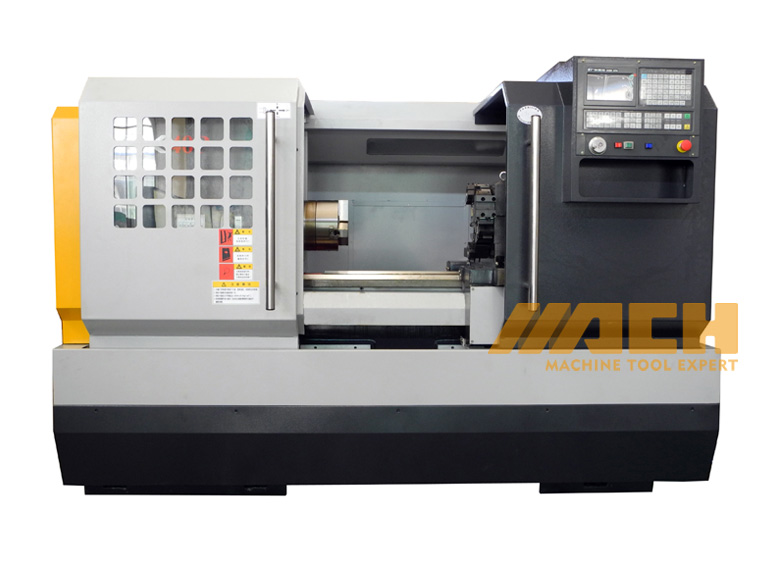

Modelo de torno de CNC: SK40P/SK50P
| Cantidad: | |
|---|---|
2. El torno tiene 4 tipos (750, 1000, 1500, 2000). Equipado con torreta de 4 estaciones (estándar)/ 6 estaciones (opcional), los tornos están disponibles para diferentes esquejes. La puerta corredera asegura la seguridad del operador.
3. Sistemas CNC como Guangzhou 980T, Fanuc 0i Mate-Td, Huazhong 21T, SINUMERIK 802C BASELA/802DSL, DASEN 3I, KND1000T, etc. se proporciona a pedido.
4. Los tornos pueden realizar giro cilíndrico interno y externo, giro arbitrario con cónico, giro de arco, cara y roscado. Son adecuados para varias producción de lotes medios o pequeños, especialmente para Kpieces complicados y de alta precisión.
| ELEMENTOS | UNIT | Sk40p | Sk50p | ||
| Capacidad | Max. Diaje de balanceo. de la cama | mm | Φ400 | Φ500 | |
| Max. Diaje de balanceo. sobre el transporte | mm | Φ200 | Φ280 | ||
| Max. diámetro de giro | mm | Φ400/φ350* | Φ500/φ350* | ||
| Distancia entre centros | mm | 710/960/1460/1960 (620/870/1370/1870)* | |||
| Max. longitud de giro | mm | 570/820/1320/1820 (500/750/1250/1750)* | |||
| Huso | Tipo de nariz del huso | | ISO 702/ⅱ D8 Tipo de bloqueo de levas de tapa corta | ||
| Diámetro de orificio del huso | mm | Φ77 | |||
| Velocidad del huso | rpm | 3-pasos 21-1620 h: 162-162 m: 66-660 L: 21-210 | |||
| Max. torque de huso | Nuevo Méjico | 800 | |||
| Potencia del motor de accionamiento de husillo (continuo o 30 minutos) | KW | 7.5 | |||
| Contragolimiento | Diámetro de la pluma | mm | Φ75 | ||
| Quill viajes | mm | 150 | |||
| Pluma de la cola | . | Morse No.5 | |||
| Torreta | Tasa de transversión rápida x/z | m/min | 6/12 | ||
| Número de estaciones de herramientas | | 4 (opción 6) | |||
| Sección de herramientas | mm | 25 × 25 | |||
| X viajar | mm | 300 | |||
| Z viajar | mm | 650/900/1400/1900 | |||
| Otros | Dimensiones （l ） | mm | 2250/2500/3000/3500 | ||
| （W ） | mm | 1370 | |||
| （H ） | mm | 1690 | |||
| Dimensiones del paquete (L × W × H) | mm | 2550/2800/3300/3800 × 1920 × 2200 | |||
| Peso neto | kg | 2050/2100/2150/2200 | 2100/2150/2200/2260 | ||
