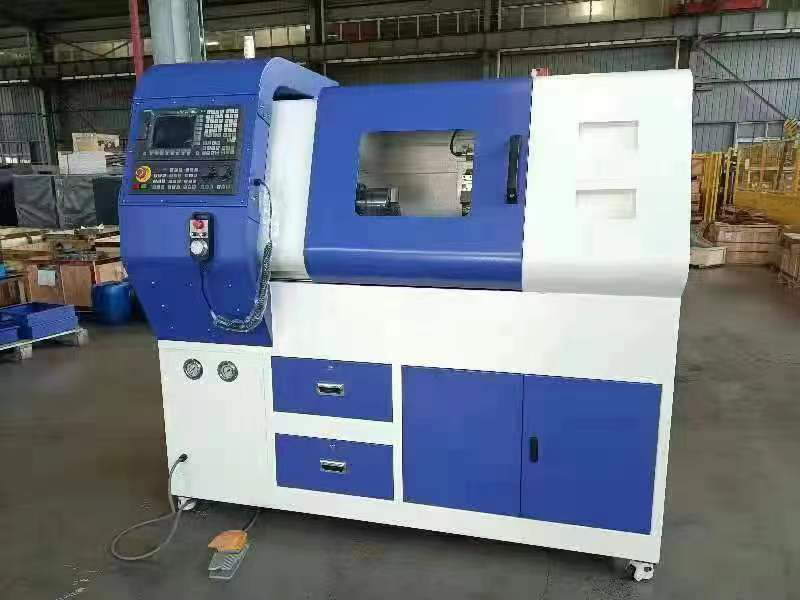

CK6130 (riel duro del eje Z, riel del eje X) nuevo CNC TORLE
Especificaciones principales y parámetros técnicos
El diámetro giratorio máximo de la pieza de trabajo en la cama es de 330 mm
El diámetro giratorio máximo de la pieza de trabajo en la placa de arrastre es de 160 mm
La distancia entre los dos centros es de 550 mm
Ancho de la cama 150 mm
END del huso Tipo D1-4
Cón de huso tazón Morse No. 5
Huso a través del diámetro del orificio de 38 mm
X Axis Velocidad de movimiento rápido 12000 mm/min
Eje z-velocidad rápida 15000 mm/min
Velocidad de alimentación del eje X 250 mm/min
Velocidad de alimentación del eje z 500 mm/min
Torque máximo del eje x 1.3 nm
Eje Z-Eje máximo Torque 2.0 nm
X Axis Travel 160 mm
Stroke del eje Z 520 mm (4 estaciones), 490 mm (6 estaciones)
Precisión de posicionamiento ± 0.02 mm
Precisión de posicionamiento repetido ± 0.01 mm
Número de estaciones de descanso para herramientas 4 estaciones o 6 estaciones
El tamaño máximo de la barra de herramientas (ancho × altura) es de 16 × 16 mm
Precisión de rotación de herramientas 0.005 mm
Carrera de manga en la cola 95 mm (Cono interno de Mohs No. 2) o 85 mm (Cono interno de Mohs No. 3)
Diámetro exterior de la manga del marco de la cola 30 mm
Manga del marco de cola del agujero interno Cono Morse Inner No. 2 o Morse Inner Cono No. 3
Potencia del motor (motor principal + motor Z-eje + motor X-eje + motor de bomba) 1790W
Peso (neto/bruto) 520/600 kg
Tamaño del paquete (referencia) 165 × 85 × 160 cm
