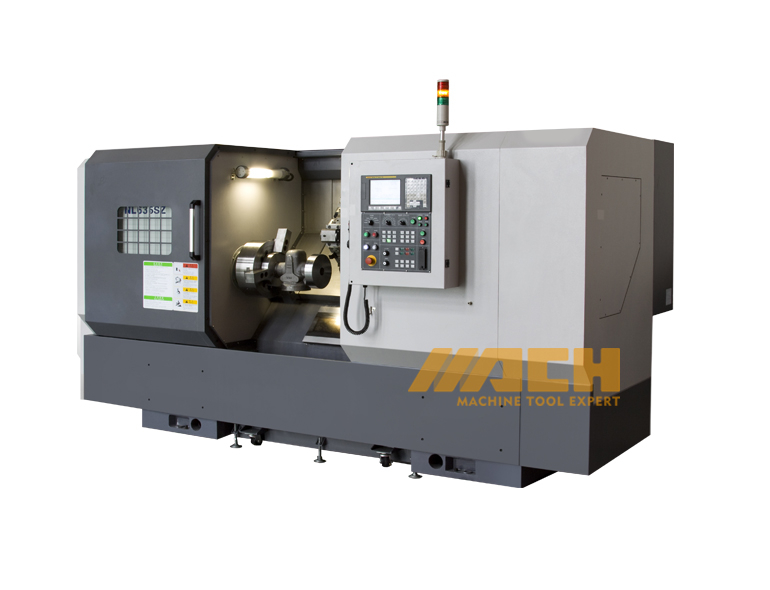

Modelo de torno CNC común: NL634S
| Cantidad: | |
|---|---|
2 Huso: el sistema de transmisión principal está impulsado por motores de frecuencia variable de alto rendimiento a través de un par de ruedas de correa que conduce el huso.
3 contrapesado: el contrapolate hidráulico y la estructura final flexible.
4 Descanso de la herramienta: se adopta el disco de herramientas hidráulicas para garantizar una alta velocidad de cambio de herramientas y alta confiabilidad.
| Artículo | Unidad | Parámetros | Observaciones | |
| Rangos de mecanizado | Max.swing sobre la cama/ silla de montar | mm | Φ630/φ450 | |
| Max. Diámetro de mecanizado (placa/eje) | mm | Φ630 | | |
| Max. longitud de mecanizado | mm | 960 | | |
| Dia. de a través del agujero del huso | mm | Φ106 | | |
| Viajar | Eje x | mm | 325 | |
| Eje z | mm | 1100 | | |
| Huso | Potencia de salida | KW | 15/18.5 | |
| La forma del extremo del huso | | A2-11 | | |
| Velocidad del huso | rpm | 1000 | | |
| Arrojar | pulgada | 15 | sólido | |
| Cola | Dia./travel de la manga | mm | Φ130/100 | |
| existencias | Agujero de la cadena de mandril | | Morse 5# | |
| Velocidad de alimentación | Velocidad de alimentación rápida ( eje x ) | m/min | 8 | |
| Velocidad de alimentación rápida ( eje z ) | m/min | 12 | | |
| Cortar la velocidad de alimentación | mm/min | 1~8000 | | |
| Carro | No. de estaciones de herramientas | | 8 | |
| Tiempo de indexación de herramientas | | 0.5 | | |
| Tamaño de la herramienta del torno | mm | 32′25 | | |
| Max. Diámetro de la herramienta aburrida | mm | ?50 | | |
| precisión | Precisión de posicionamiento (eje x) | mm | 0.016 | |
| Precisión de posicionamiento (eje z) | mm | 0.025 | | |
| Repetibilidad ( eje x ) | mm | 0.007 | | |
| Repetibilidad ( eje z ) | mm | 0.01 | | |
| Otros | Capacidad de potencia | KV A | 25 | |
| Capacidad del tanque de enfriamiento | L | 300 | | |
| Dimensión (longitud × amplitud × altura ) | mm | 3855 × 1795 × 1945 | | |
| Peso neto | kg | 7500 | | |
